回火是將經(jīng)過淬火的工件重新加熱到低于下臨界溫度的適當(dāng)溫度,保溫一段時(shí)間后在空氣或水、油等介質(zhì)中冷卻到室溫的熱處理工藝。
回火的目的:(1)消除工件淬火時(shí)產(chǎn)生的殘留應(yīng)力,防止變形和開裂;(2)調(diào)整工件的硬度、強(qiáng)度、塑性和韌性,達(dá)到使用性能要求;(3)穩(wěn)定組織與尺寸,保證精度;(4)改善和提高加工性能。
●低溫回火
指工件在150~250℃進(jìn)行的回火。
目的:保持淬火工件高的硬度和耐磨性,降低淬火殘留應(yīng)力和脆性

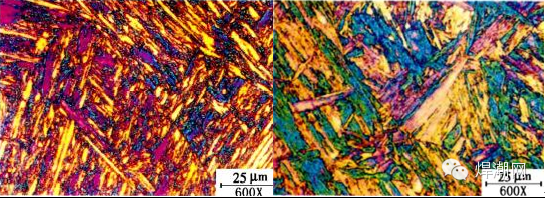

回火后得到回火馬氏體,指淬火馬氏體低溫回火時(shí)得到的組織。

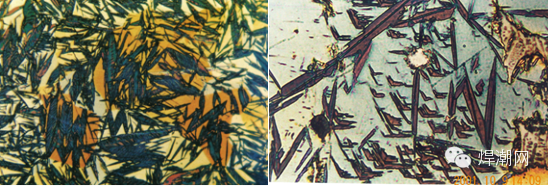

(針狀馬氏體)
應(yīng)用范圍:刃具、量具、模具、滾動(dòng)軸承、滲碳及表面淬火的零件等。
●中溫回火
指工件在350～500℃之間進(jìn)行的回火。
目的:得到較高的彈性和屈服點(diǎn),適當(dāng)?shù)捻g性。回火后得到回火屈氏體,指馬氏體回火時(shí)形成的鐵素體基體內(nèi)分布著極其細(xì)小球狀碳化物(或滲碳體)的復(fù)相組織。

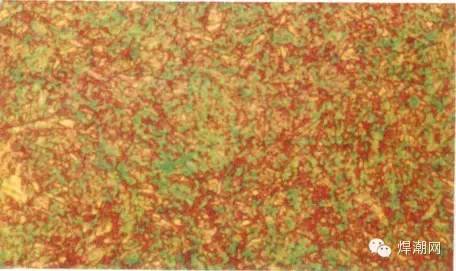

(屈氏體)
應(yīng)用范圍:彈簧、鍛模、沖擊工具等。
●高溫回火
指工件在500℃以上進(jìn)行的回火。
目的:得到強(qiáng)度、塑性和韌性都較好的綜合力學(xué)性能。
回火后得到回火索氏體,指馬氏體回火時(shí)形成的鐵素體基體內(nèi)分布著細(xì)小球狀碳化物(包括滲碳體)的復(fù)相組織。
(索氏體)
應(yīng)用范圍:廣泛用于各種較重要的受力結(jié)構(gòu)件,如連桿、螺栓、齒輪及軸類零件等。
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.hnfgb.com/Steel-Knowledge/1616050790.html
|
