火試金操作基本步驟
一、稱樣：
按照復(fù)雜的來(lái)樣要求稱重分別編號(hào)，加入已有部分基礎(chǔ)配料的待用粘土坩堝中再根據(jù)樣品分類(lèi)按配料要求加入所需可溶性淀粉（準(zhǔn)稱）、氧化鉛后放在通風(fēng)櫥充分?jǐn)嚢琛?/span>
二、升溫、入爐

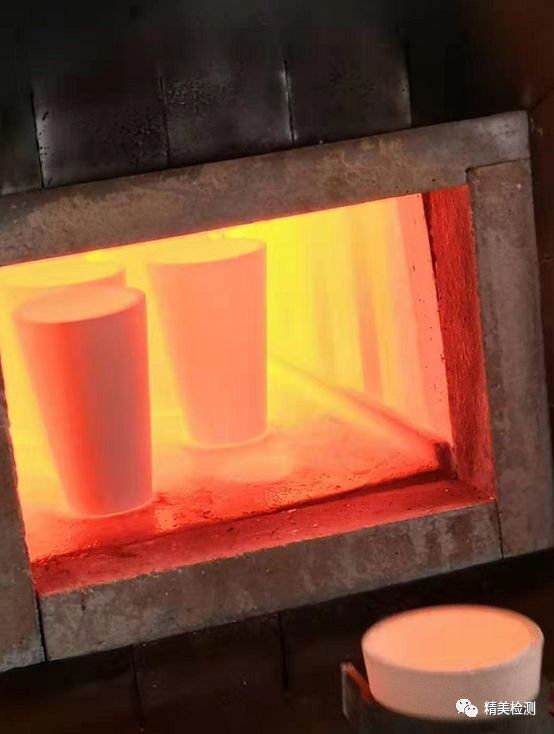

升爐溫至750-900℃時(shí)關(guān)電柜電源后（以免碰壞硅碳棒），將盛樣的粘土坩堝按編號(hào)入爐。入爐時(shí)先關(guān)開(kāi)關(guān)，后關(guān)電源；入爐后關(guān)爐門(mén)，開(kāi)電源開(kāi)關(guān)，調(diào)溫度750℃，待溫度升至750℃時(shí)計(jì)時(shí)30分鐘；再調(diào)溫度1100℃，待溫度升至1100℃時(shí)計(jì)時(shí)20分鐘；繼續(xù)保溫10分鐘。
三、出爐

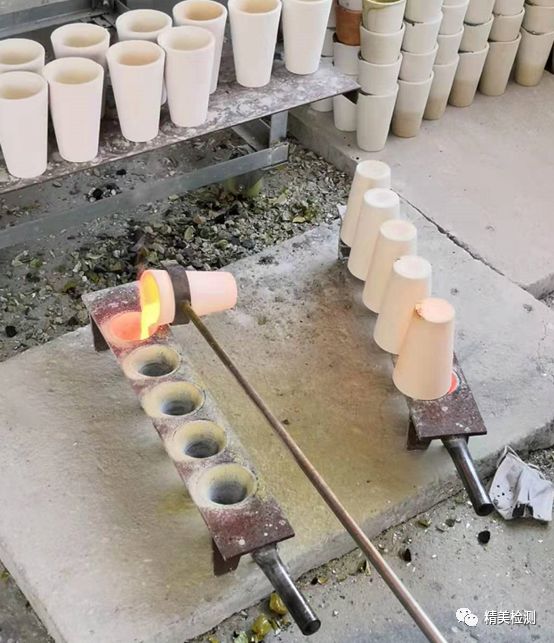

關(guān)電爐，將熱熔樣按編號(hào)從爐里取出倒入鐵坩堝里放涼。
四、除渣
從鐵坩堝里取出放涼的熔渣，按編號(hào)將里面的鉛扣除渣并敲成方形，方便鑷子夾取。
稱鉛扣重量，并按編號(hào)計(jì)數(shù)
五、灰吹

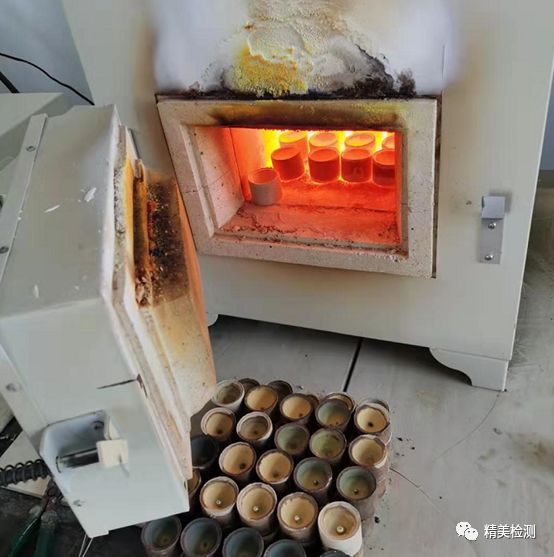

開(kāi)電爐電源，將敲好的鉛扣按編號(hào)入于預(yù)熱好的小灰皿中，再次入爐灰吹。調(diào)溫至900℃，溫度到900℃時(shí)開(kāi)始計(jì)時(shí)，約1小時(shí)

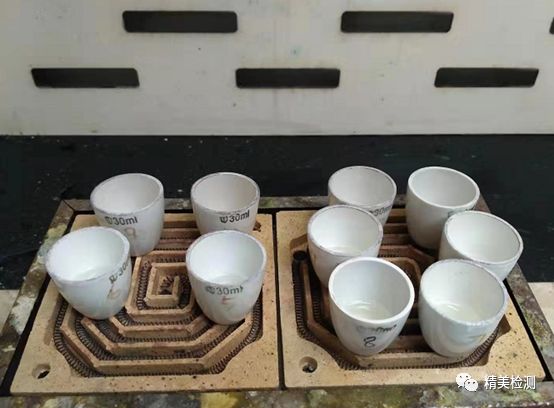

然后，將小灰皿中的金銀合粒，小心取出放入30ml的瓷坩堝中。
到操作臺(tái)上小心取出，用錐子將金銀合粒砸扁放入原瓷坩堝中。
六、分金
將稱重后的金銀合粒先用硝酸溶液倒入合粒的瓷坩堝中（約20ml）低溫煮至約（8ml-10ml）合粒不再反應(yīng)。
把廢液小心倒入存廢液的燒杯中，再用硝酸低溫繼續(xù)煮至合粒變黃即可。最后用蒸餾水最少清洗三次。

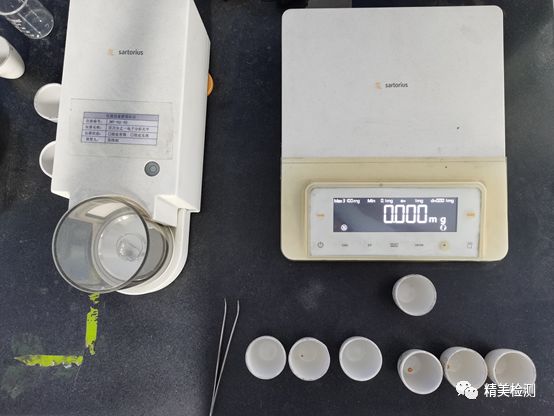

七、稱重：放涼后上百萬(wàn)分之一稱重（金含量）。

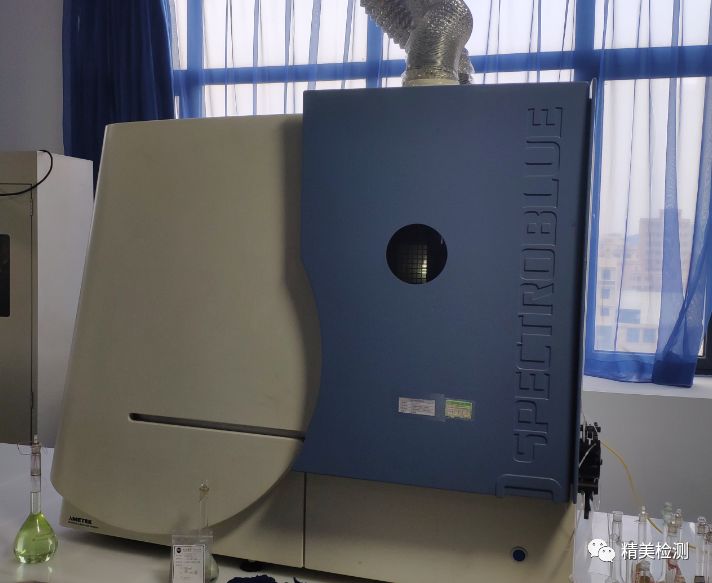

ICP貴金屬（釕、鉑、鈀、銠、銥、鋨）含量分析：
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.hnfgb.com/Steel-Knowledge/1618992294.html
|
