鋼一般都要進(jìn)行熱加工和熱處理，以獲得較高的強(qiáng)韌性或其他特殊性能。但是，加熱溫度過(guò)高，反而會(huì)導(dǎo)致鋼的機(jī)械性能的惡化，甚至造成材料的報(bào)廢。
一、過(guò)熱現(xiàn)象
我們知道熱處理過(guò)程中加熱過(guò)熱最易導(dǎo)致奧氏體晶粒的粗大,使零件的機(jī)械性能下降。
一般過(guò)熱：加熱溫度過(guò)高或在高溫下保溫時(shí)間過(guò)長(zhǎng)，引起奧氏體晶粒粗化稱為過(guò)熱。 粗大的奧氏體晶粒會(huì)導(dǎo)致鋼的強(qiáng)韌性降低，脆性轉(zhuǎn)變溫度升高，增加淬火時(shí)的變形開裂傾向。而導(dǎo)致過(guò)熱的原因是爐溫儀表失控或混料(常為不懂工藝發(fā)生的)。過(guò)熱組織可經(jīng)退火、正火或多次高溫回火后，在正常情況下重新奧氏化使晶粒細(xì)化。 有過(guò)熱組織的鋼材，重新加熱淬火后，雖能使奧氏體晶粒細(xì)化，但有時(shí)仍出現(xiàn)粗大顆粒狀斷口。 產(chǎn)生斷口遺傳的理論爭(zhēng)議較多，一般認(rèn)為曾因加熱溫度過(guò)高而使MnS之類的雜物溶入奧氏體并富集于晶界面，而冷卻時(shí)這些夾雜物又會(huì)沿晶界面析出，受沖擊時(shí)易沿粗大奧氏體晶界斷裂。 有粗大馬氏體、貝氏體、魏氏體組織的鋼件重新奧氏化時(shí)，以慢速加熱到常規(guī)的淬火溫度，甚至再低一些，其奧氏體晶粒仍然是粗大的，這種現(xiàn)象稱為組織遺傳性。 要消除粗大組織的遺傳性，可采用中間退火或多次高溫回火處理。
二、過(guò)燒現(xiàn)象

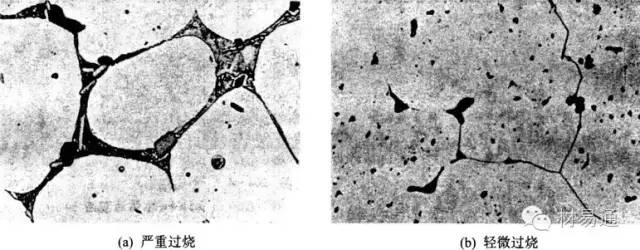

加熱溫度過(guò)高，不僅引起奧氏體晶粒粗大，而且晶界局部出現(xiàn)氧化或熔化，導(dǎo)致晶界弱化，稱為過(guò)燒。 鋼過(guò)燒后性能嚴(yán)重惡化，淬火時(shí)形成龜裂。過(guò)燒組織無(wú)法恢復(fù)，只能報(bào)廢。因此在工作中要避免過(guò)燒的發(fā)生。
三、脫碳和氧化

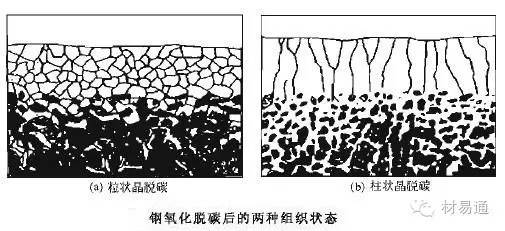

鋼在加熱時(shí)，表層的碳與介質(zhì)(或氣氛)中的氧、氫、二氧化碳及水蒸氣等發(fā)生反應(yīng)，降低了表層碳濃度稱為脫碳。 脫碳鋼淬火后表面硬度、疲勞強(qiáng)度及耐磨性降低，而且表面形成殘余拉應(yīng)力易形成表面網(wǎng)狀裂紋。 加熱時(shí)，鋼表層的鐵及合金與元素與介質(zhì)(或氣氛)中的氧、二氧化碳、水蒸氣等發(fā)生反應(yīng)生成氧化物膜的現(xiàn)象稱為氧化。高溫(一般570度以上)工件氧化后尺寸精度和表面光亮度惡化，具有氧化膜的淬透性差的鋼件易出現(xiàn)淬火軟點(diǎn)。 為了防止氧化和減少脫碳的措施有：工件表面涂料，用不銹鋼箔包裝密封加熱、采用鹽浴爐加熱、采用保護(hù)氣氛加熱(如凈化后的惰性氣體、控制爐內(nèi)碳勢(shì))、火焰燃燒爐(使?fàn)t氣呈還原性) 。
高強(qiáng)度鋼在富氫氣氛中加熱時(shí)出現(xiàn)塑性和韌性降低的現(xiàn)象稱為氫脆。 出現(xiàn)氫脆的工件通過(guò)除氫處理(如回火、時(shí)效等)也能消除氫脆，采用真空、低氫氣氛或惰性氣氛加熱可避免氫脆。四、氫脆現(xiàn)象
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.hnfgb.com/Steel-Knowledge/1623140496.html
|
