少妇人妻av,老人玩小处雌女hd另类,费免在线看视频黄,韩国精品一区二区

有些金屬構(gòu)件是在沖擊載荷下工作，如鍛錘、沖頭等，故需要用沖擊韌性來評定材料抵抗沖擊的能力。還有一些陶瓷、高分子等材料在使用過程中會發(fā)生性能劣化和損傷、材料變脆，也需要用沖擊韌性來評定。

●   沖擊韌性αk是材料在沖擊載荷作用下抵抗沖擊力作用而不被破壞的能力，單位為 J/m2。

     其物理含義是試樣受沖擊載荷作用時、單位橫截面上吸收功的大小。

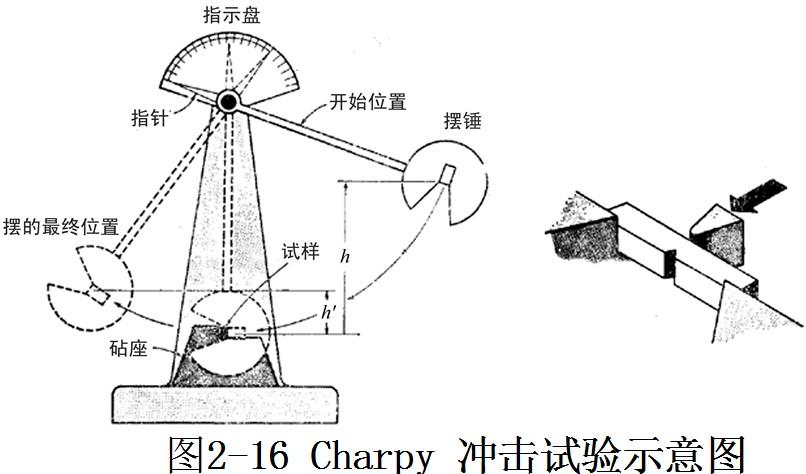

     材料的沖擊韌性一般是在一次擺錘沖擊試驗機上進行測試，如圖2-16所示。

     金屬材料的沖擊韌性值一般高于100J/m2。

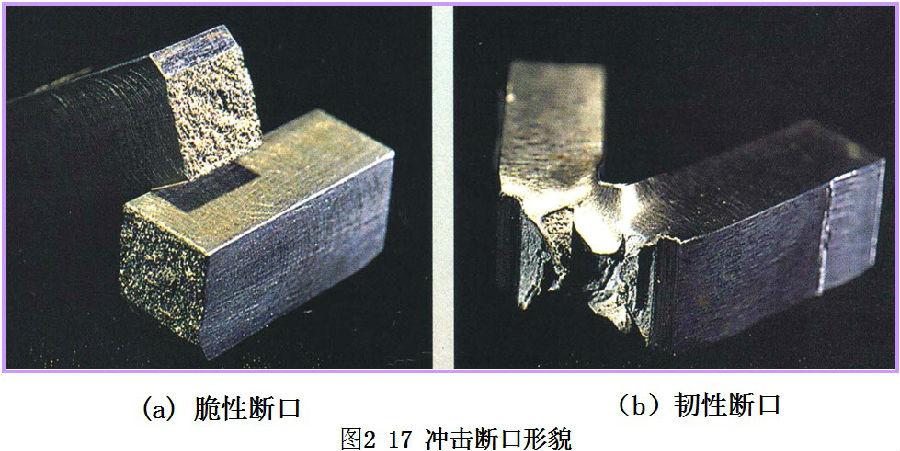

材料是脆性還是韌性，從沖擊斷口的形貌上一看就明了，如圖2-17所示。

標準沖擊試樣的缺口有兩種：夏氏試樣（V形，見圖2-16）和梅氏試樣（U形）。但夏氏試樣適用于脆性材料、梅氏試樣則適合于韌性材料。

高分子材料是用伊氏(Izod)沖擊試樣進行的，其受力方式是懸臂梁結(jié)構(gòu)。

材料的αk值隨溫度下降而降低，并且在某一溫度下會發(fā)生急劇降低，由韌性斷裂轉(zhuǎn)變成脆性斷裂，這種現(xiàn)象稱為冷脆，這個溫度稱為韌脆轉(zhuǎn)變溫度。

一般來說，體心立方結(jié)構(gòu)金屬材料或以其為主的低強度鋼，其冷脆轉(zhuǎn)變溫度明顯，且轉(zhuǎn)變溫度比較高。而高強度鋼或面心立方結(jié)構(gòu)的金屬材料，如鋁及奧氏體合金鋼等，基本上沒有這種溫度效應(yīng)。
