少妇人妻av,老人玩小处雌女hd另类,费免在线看视频黄,韩国精品一区二区

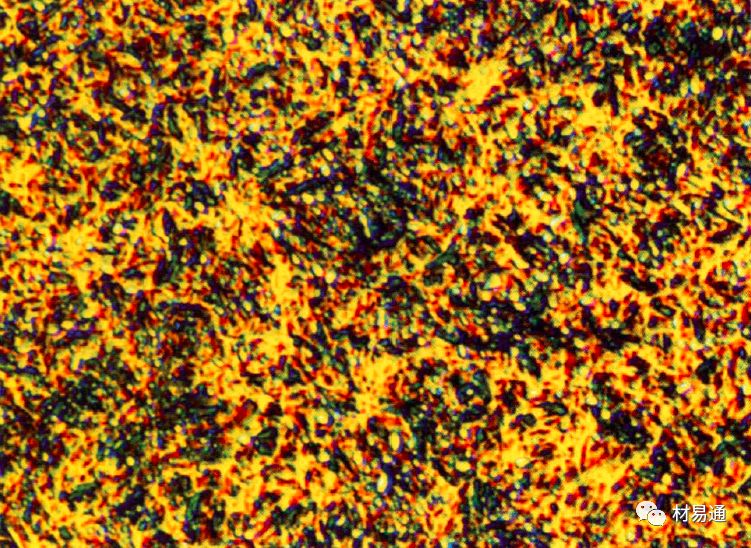

放大倍數(shù)

500X

處理工藝

正火

浸蝕劑

4%硝酸酒精溶液

組織說明

鐵素體+片狀珠光體。少量鐵素體呈針狀魏氏組織形態(tài)。

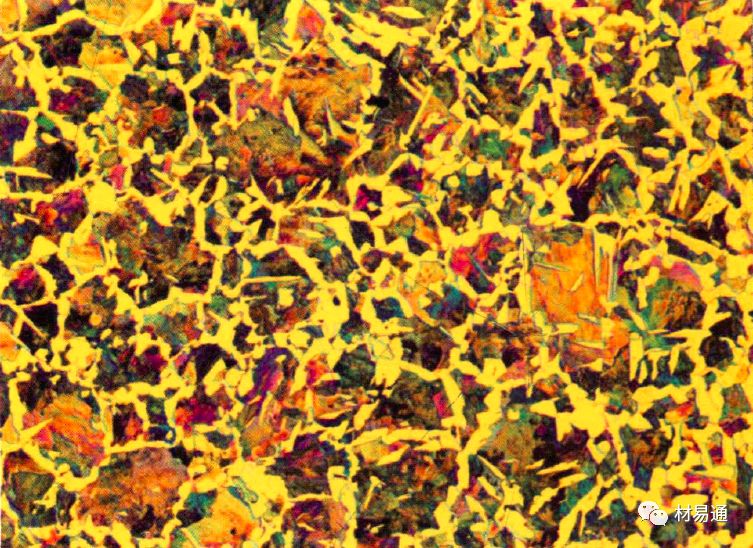

放大倍數(shù)

500X

處理工藝

正火

浸蝕劑

4%硝酸酒精溶液

組織說明

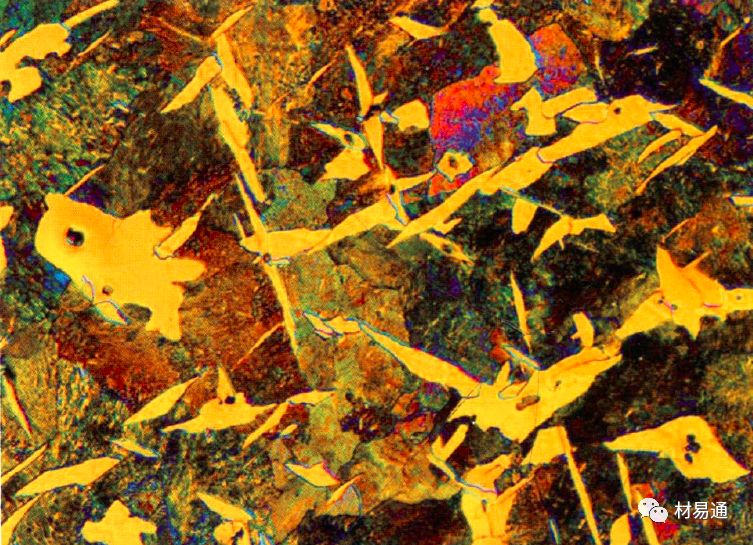

鐵素體（橘黃色）+片狀珠光體。少量鐵素體呈針狀魏氏組織形態(tài)。

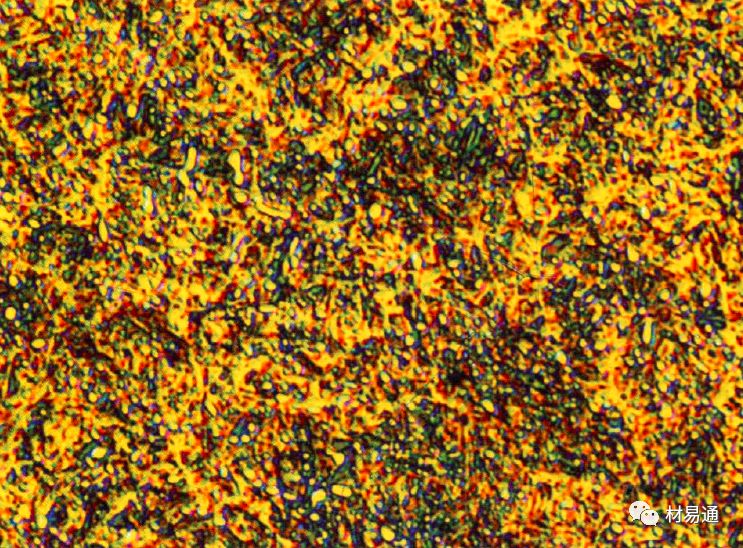

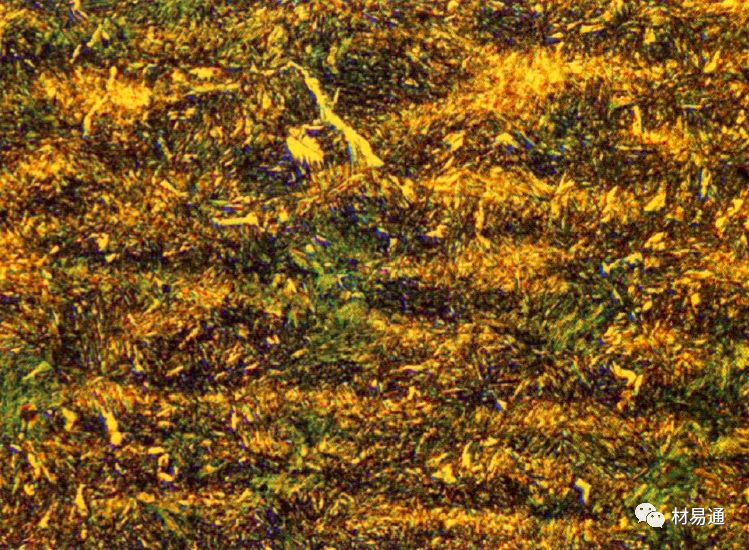

放大倍數(shù)

500X

處理工藝

850℃淬油

浸蝕劑

4%硝酸酒精溶液

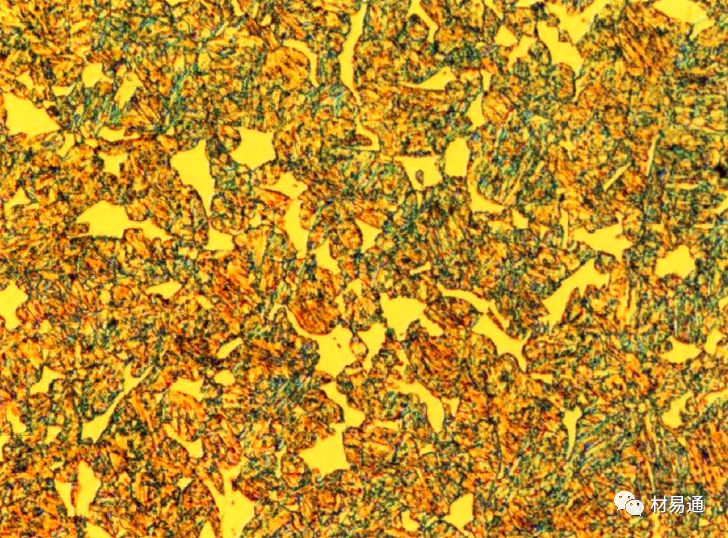

組織說明

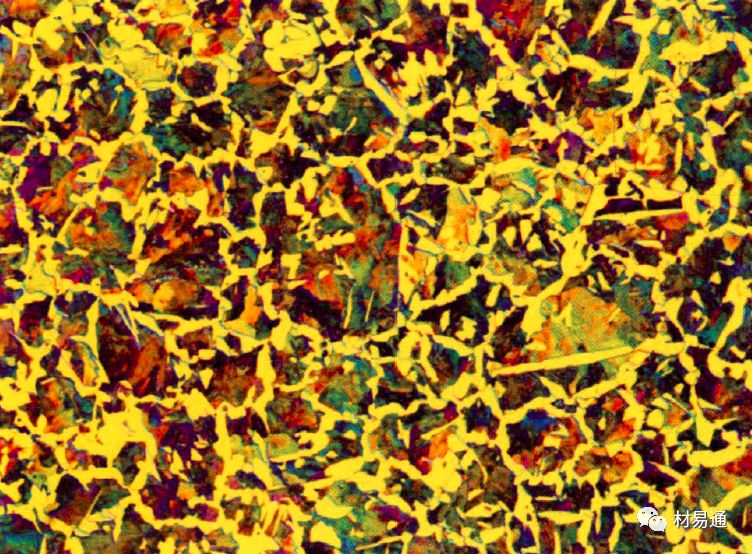

馬氏體+塊狀鐵素體(黃色塊狀)。由于實際淬火溫度低，在兩相區(qū)加熱淬火，因此仍有較多鐵素體保留在基體內(nèi)。

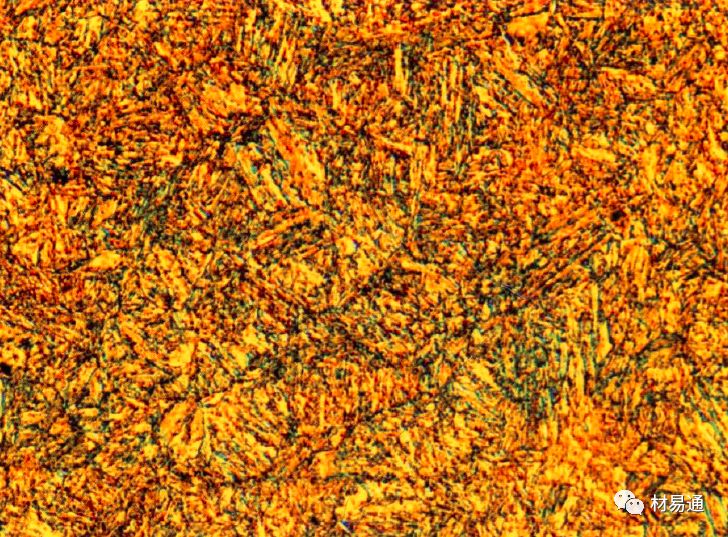

放大倍數(shù)

1000X

處理工藝

850℃淬油

浸蝕劑

4%硝酸酒精溶液

組織說明

馬氏體+沿晶界析出的托氏體(黑色)及鐵素體(黃色塊狀)。由于冷卻速度慢，故在晶界處析出托氏體及鐵素體組織。

放大倍數(shù)

500X

處理工藝

850℃淬油

浸蝕劑

4%硝酸酒精溶液

組織說明

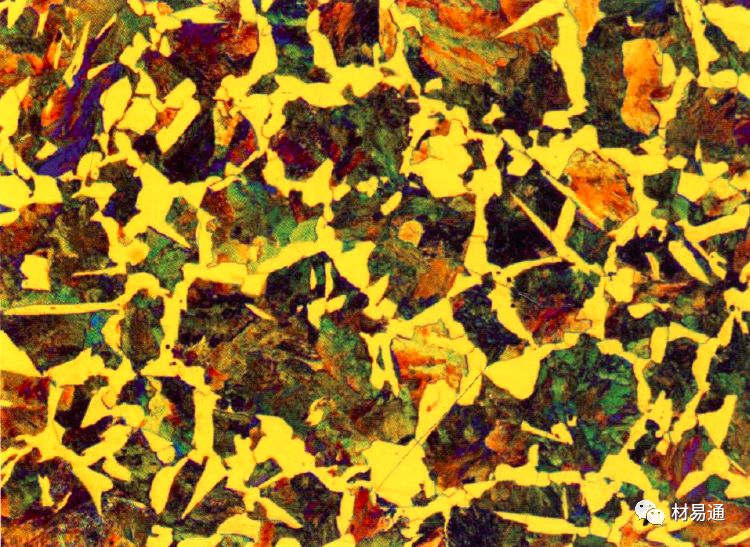

馬氏體+沿晶界析出的托氏體(黑色)及鐵素體(黃色網(wǎng)狀)。由于冷卻速度慢，故在晶界處析出托氏體及鐵素體組織。

放大倍數(shù)

500X

處理工藝

850℃淬水

浸蝕劑

4%硝酸酒精溶液

組織說明

馬氏體+沿晶界析出的淬火托氏體(黑色)。由于冷卻速度稍慢，故在晶界處析出極少量托氏體。

放大倍數(shù)

800X

處理工藝

860℃淬火+200℃回火

浸蝕劑

4%硝酸酒精溶液

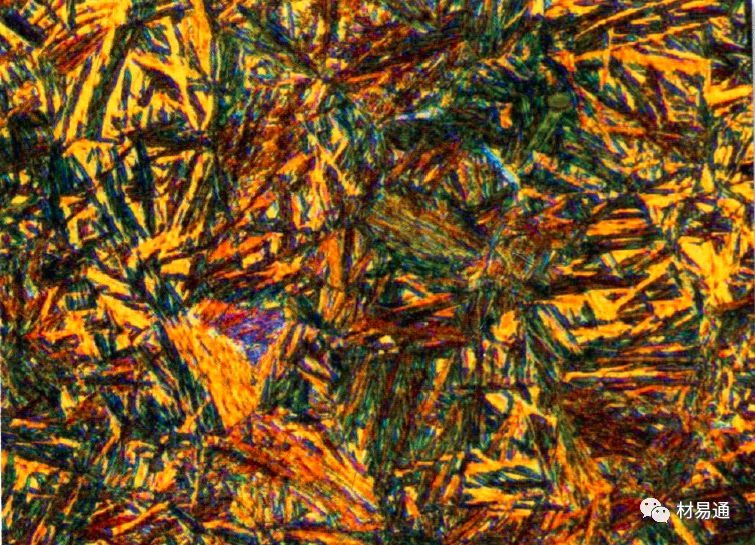

組織說明

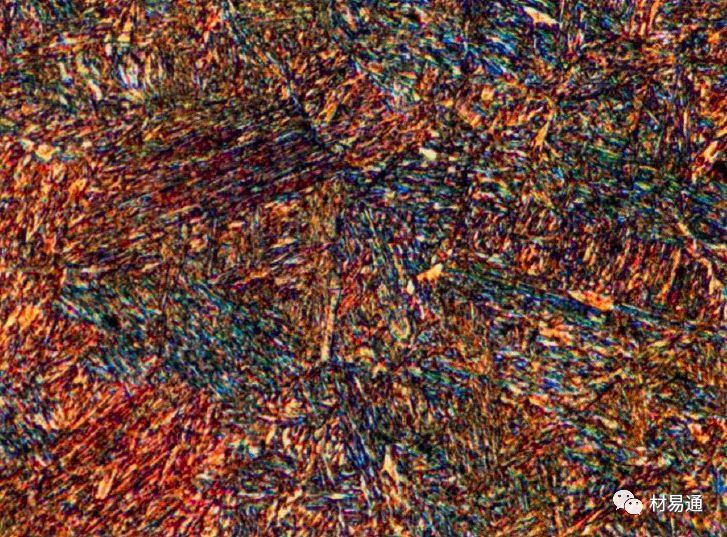

回火針狀馬氏體。

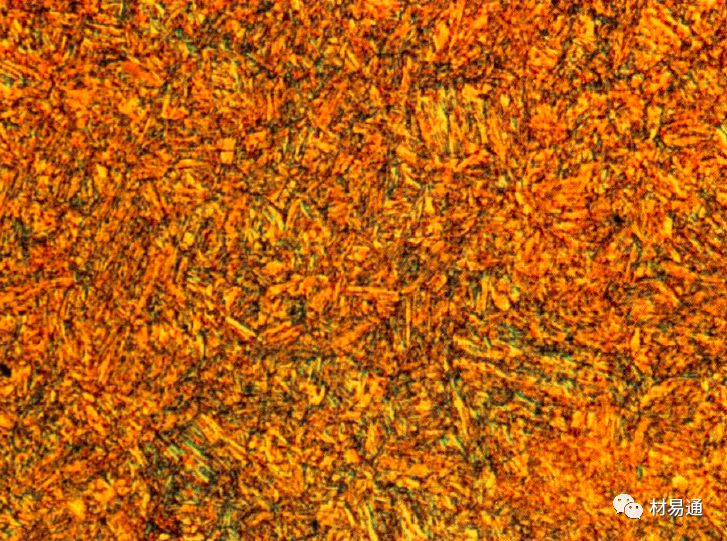

放大倍數(shù)

800X

處理工藝

860℃淬火+200℃回火

浸蝕劑

4%硝酸酒精溶液

組織說明

回火針狀馬氏體。

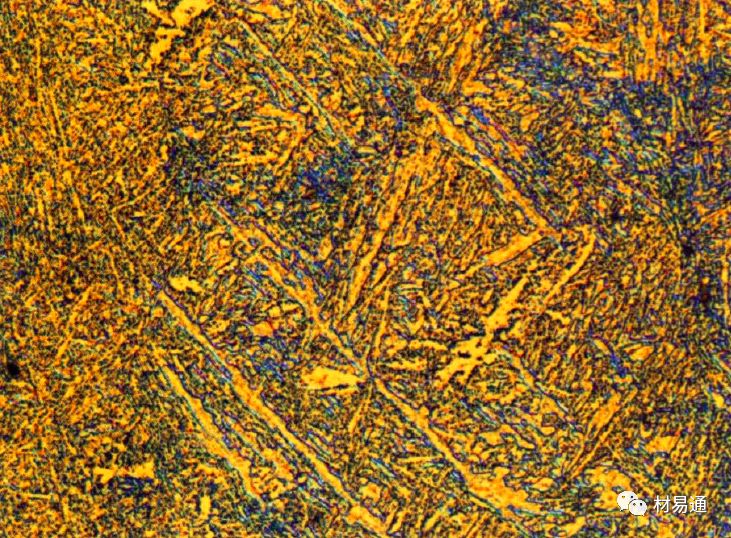

放大倍數(shù)

800X

處理工藝

860℃淬火+560℃回火

浸蝕劑

4%硝酸酒精溶液

組織說明

回火索氏體。

放大倍數(shù)

1000X

處理工藝

860℃淬火+600℃回火

浸蝕劑

4%硝酸酒精溶液

組織說明

回火索氏體。

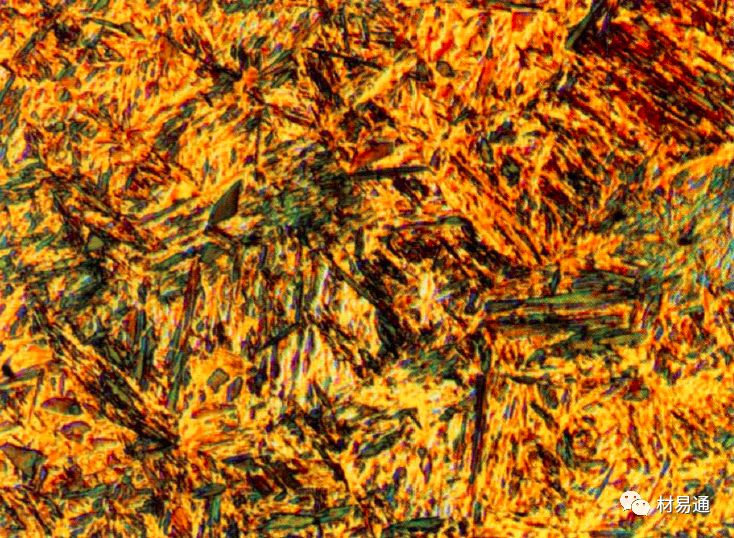

放大倍數(shù)

800X

處理工藝

860℃淬火+600℃回火

浸蝕劑

4%硝酸酒精溶液

組織說明

回火索氏體。

放大倍數(shù)

800X

處理工藝

860℃淬火+400℃回火

浸蝕劑

4%硝酸酒精溶液

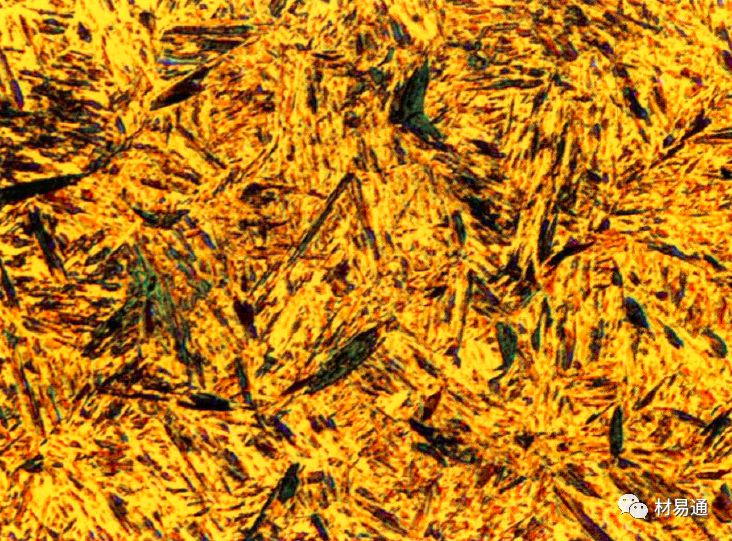

組織說明

回火托氏體。

放大倍數(shù)

800X

處理工藝

860℃淬火+200℃回火

浸蝕劑

4%硝酸酒精溶液

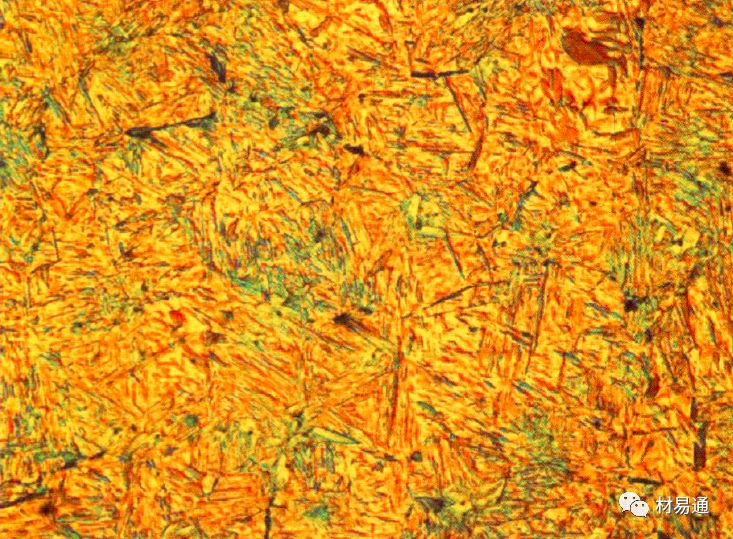

組織說明

回火馬氏體。

放大倍數(shù)

1000X

處理工藝

860℃淬火+200℃回火

浸蝕劑

4%硝酸酒精溶液

組織說明

回火馬氏體。

放大倍數(shù)

500X

處理工藝

淬火+回火

浸蝕劑

4%硝酸酒精溶液

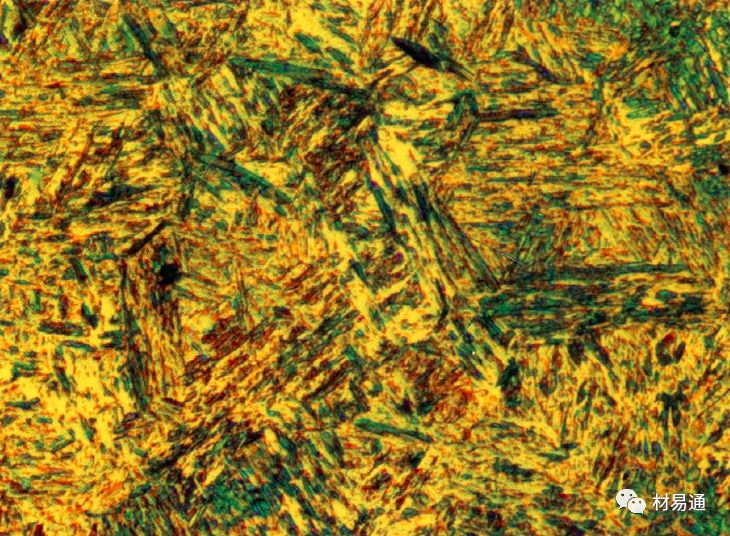

組織說明

仍保留馬氏體位向的回火索氏體。因淬火溫度過高，組織特別粗大。

放大倍數(shù)

500X

處理工藝

淬火+回火

浸蝕劑

4%硝酸酒精溶液

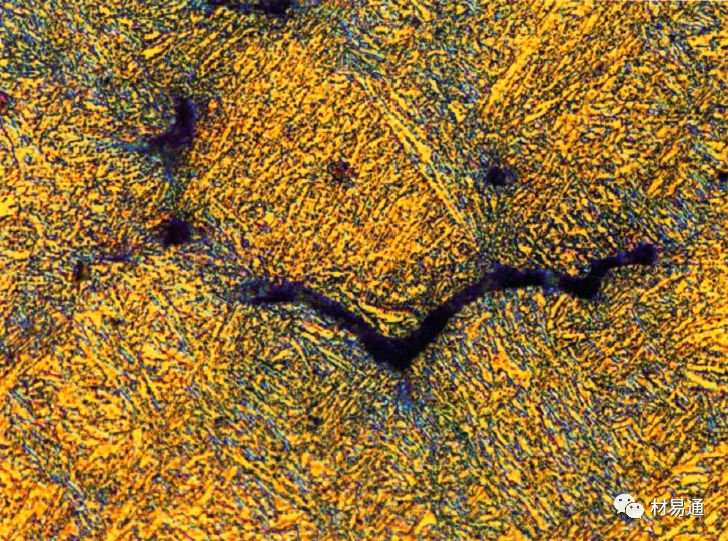

組織說明

仍保留馬氏體位向的回火索氏體。由于淬火溫度過高，組織特別粗大，且晶界已熔化，表明已過燒。

放大倍數(shù)

100X

處理工藝

正火

浸蝕劑

4%硝酸酒精溶液

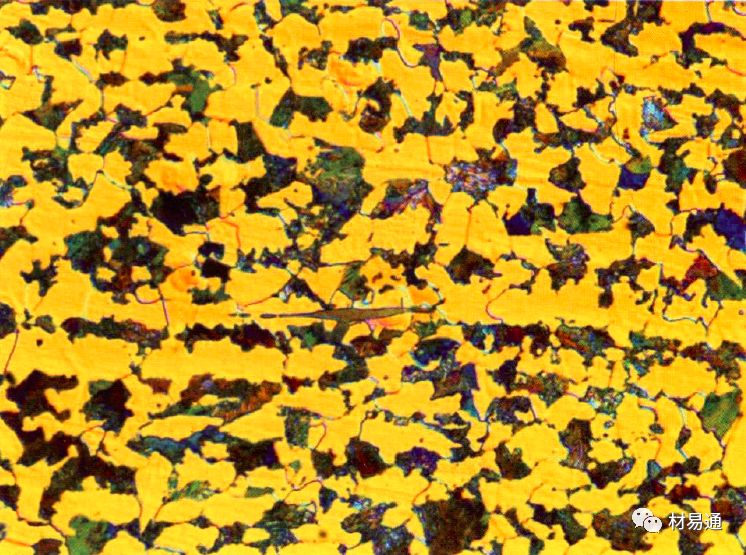

組織說明

未脫碳區(qū)組織。鐵素體(黃色)+珠光體。由于材料在高溫氧化性氣氛中長時間加熱，以致表面發(fā)生氧化脫碳，形成明顯的氧化脫碳層，并且網(wǎng)狀鐵素體晶粒粗大，少量呈針狀魏氏組織形態(tài)。

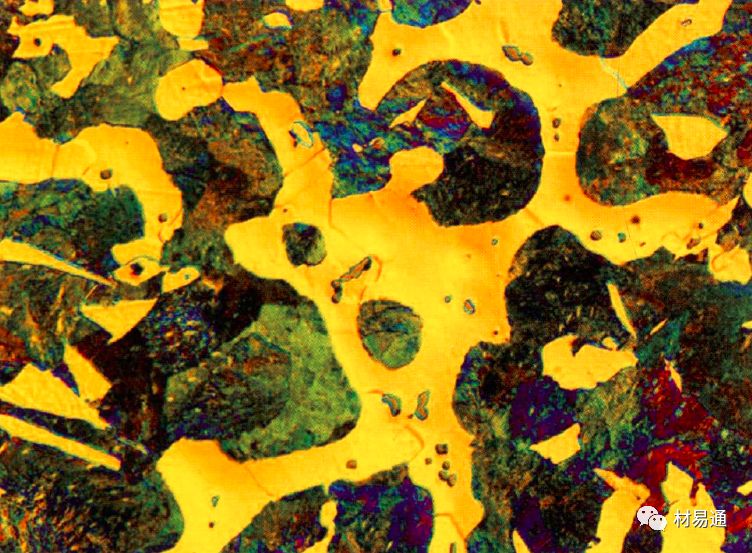

放大倍數(shù)

100X

處理工藝

正火

浸蝕劑

4%硝酸酒精溶液

組織說明

未脫碳區(qū)組織。鐵素體(黃色)+珠光體。由于材料在高溫氧化性氣氛中長時間加熱，以致表面發(fā)生嚴重氧化脫碳，形成較厚的氧化脫碳層，并且網(wǎng)狀鐵素體晶粒粗大，少量呈針狀魏氏組織形態(tài)。

放大倍數(shù)

500X

處理工藝

正火

浸蝕劑

4%硝酸酒精溶液

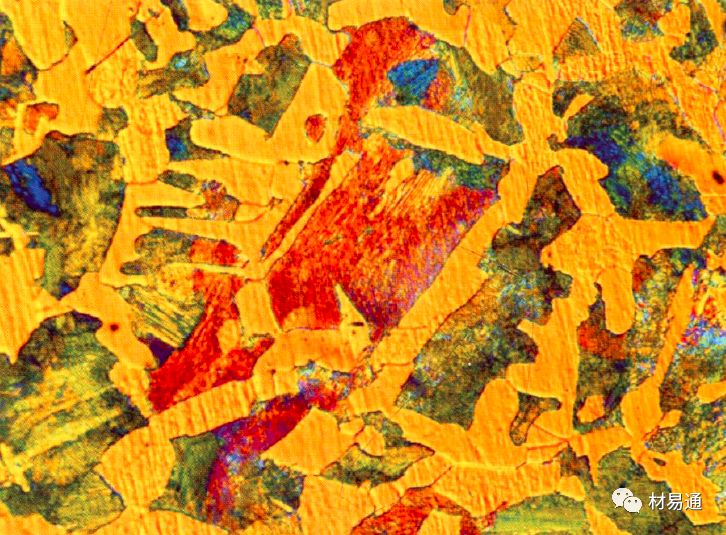

組織說明

網(wǎng)狀及針狀鐵素體(黃色)+珠光體。由于正火溫度高，晶粒較粗大，少量鐵素體呈魏氏組織形態(tài)。

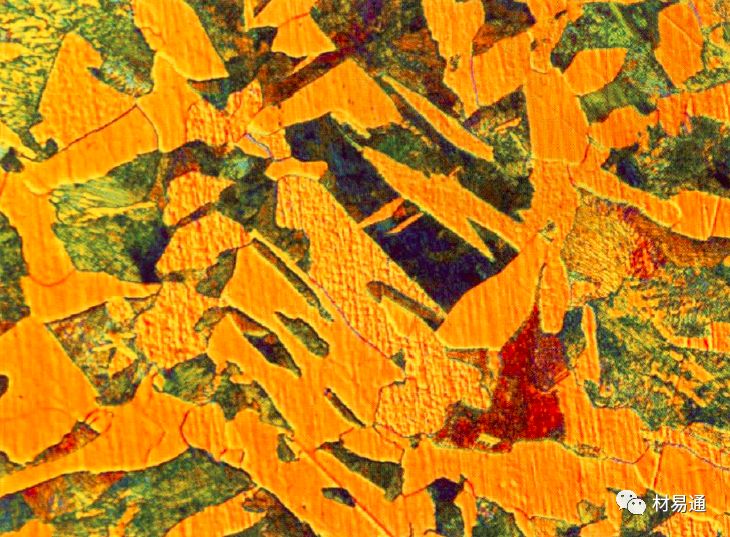

放大倍數(shù)

200X

處理工藝

鑄造

浸蝕劑

4%硝酸酒精溶液

組織說明

塊狀及針狀鐵素體(黃色) +珠光體。由于澆注溫度高，使得鑄態(tài)組織較粗大，少量鐵素體呈魏氏組織形態(tài)。在鐵素體基體上有較多氧化物夾雜。

放大倍數(shù)

200X

處理工藝

鑄造

浸蝕劑

4%硝酸酒精溶液

組織說明

塊狀及針狀鐵素體(黃色) +珠光體。由于澆注溫度高，使得鑄態(tài)組織較粗大，少量鐵素體呈魏氏組織形態(tài)。在鐵素體基體上有較多氧化物夾雜。

放大倍數(shù)

200X

處理工藝

鑄造

浸蝕劑

4%硝酸酒精溶液

組織說明

大塊狀及針狀鐵素體(黃色)+珠光體。由于澆注溫度高，使得鑄態(tài)組織較粗大，少量鐵素體呈魏氏組織形態(tài)。在鐵素體基體上有較多氧化物夾雜。

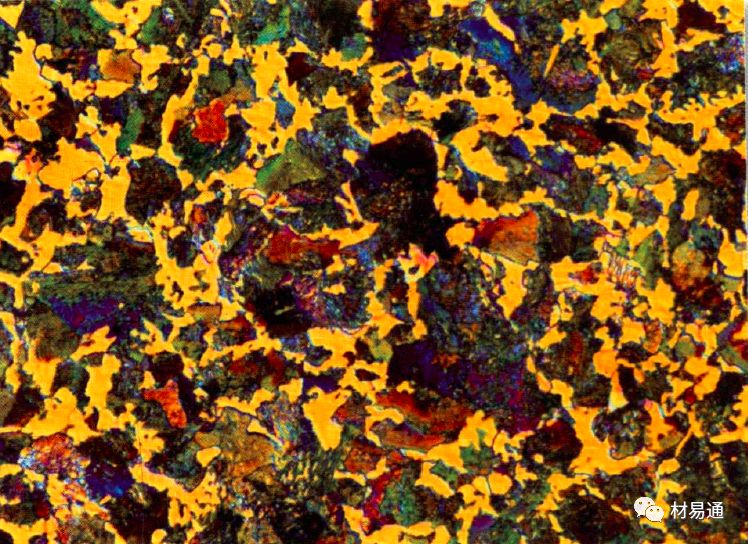

放大倍數(shù)

500X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說明

表面及次表面脫碳層組織。鐵素體(黃色) +片狀珠光體。

放大倍數(shù)

500X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說明

未脫碳部位組織。網(wǎng)狀鐵素體(黃色)+細片狀珠光體。有疏化物夾雜。

放大倍數(shù)

800X

處理工藝

淬火+400℃回火

浸蝕劑

4%硝酸酒精溶液

組織說明

回火托氏體、馬氏體及少量細條塊狀未溶鐵素體(黃色塊狀) 。殘留鐵素體，表明淬火加熱不足。同時有馬氏體存在，表明回火不充分。

放大倍數(shù)

800X

處理工藝

淬火+400℃回火

浸蝕劑

4%硝酸酒精溶液

組織說明

回火托氏體、馬氏體及少量細條塊狀未溶鐵素體(黃色塊狀) 。殘留鐵素體，表明淬火加熱不足。同時有馬氏體存在，表明回火不充分。

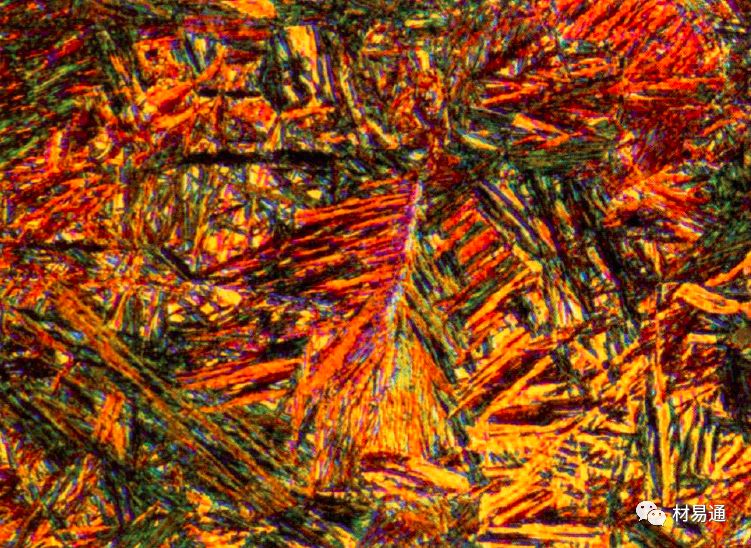

放大倍數(shù)

800X

處理工藝

等溫淬火

浸蝕劑

4%硝酸酒精溶液

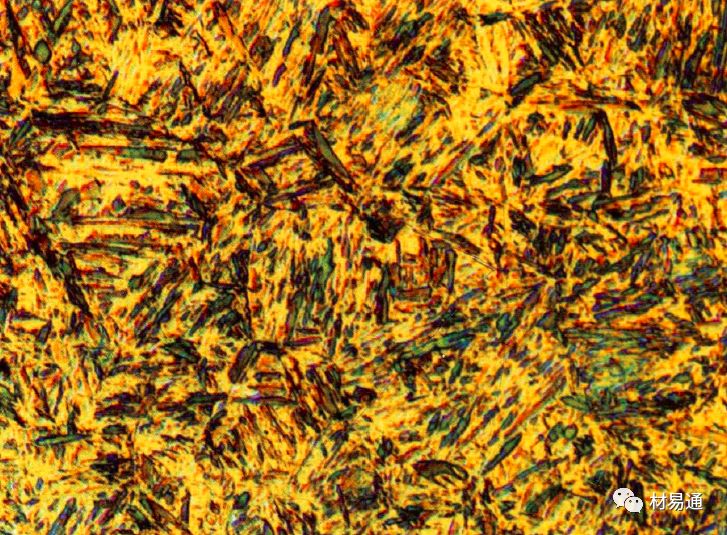

組織說明

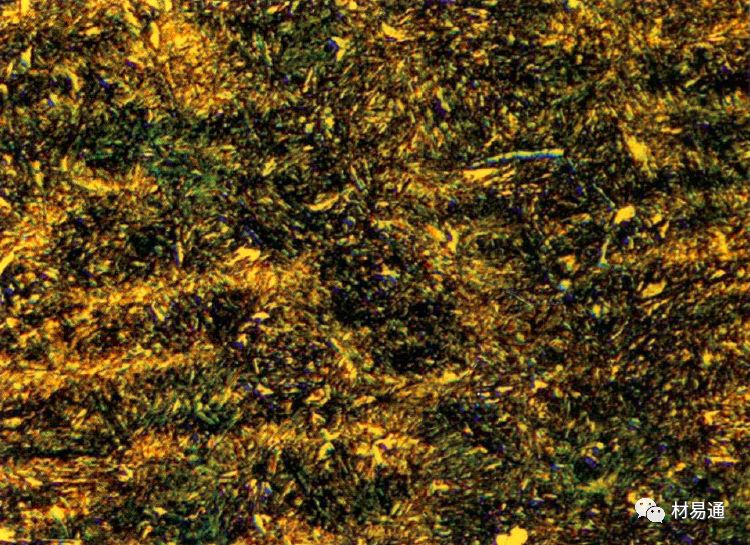

針狀下貝氏體+少量羽毛狀上貝氏體。

放大倍數(shù)

500X

處理工藝

等溫淬火

浸蝕劑

4%硝酸酒精溶液

組織說明

針狀下貝氏體。

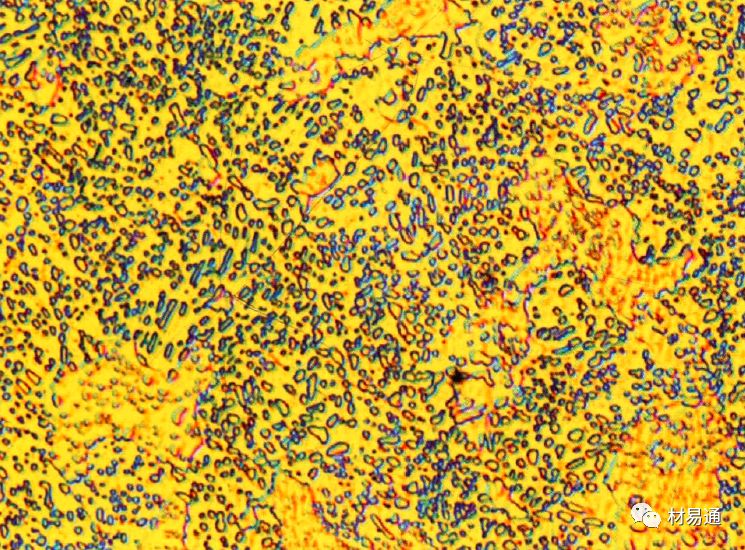

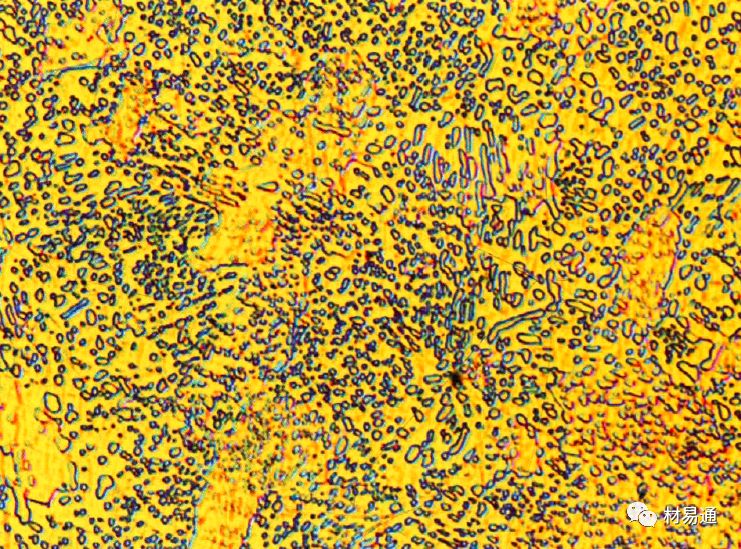

放大倍數(shù)

800X

處理工藝

球化退火

浸蝕劑

4%硝酸酒精溶液+熱氧化

組織說明

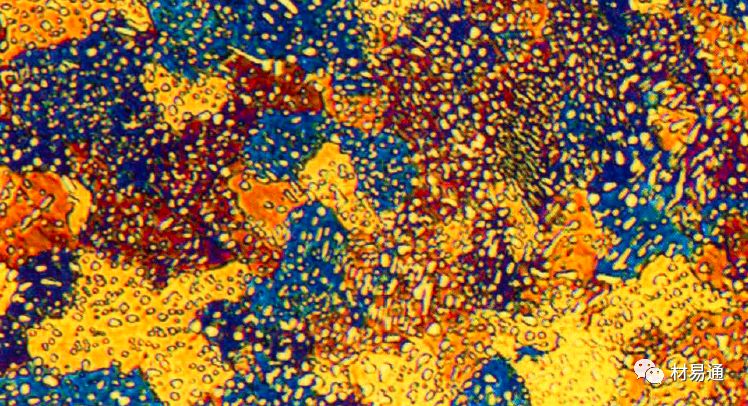

球狀珠光體。

放大倍數(shù)

800X

處理工藝

球化退火

浸蝕劑

4%硝酸酒精溶液+熱氧化

組織說明

球狀珠光體。

放大倍數(shù)

800X

處理工藝

球化退火

浸蝕劑

4%硝酸酒精溶液+熱氧化

組織說明

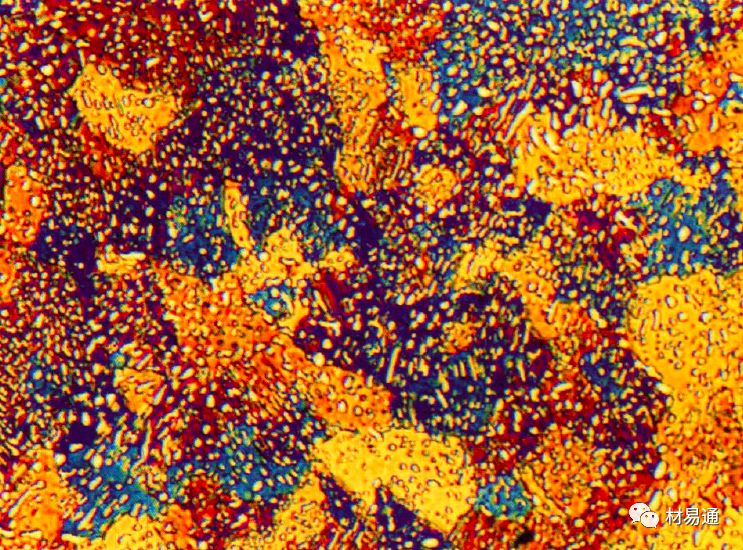

球狀珠光體。

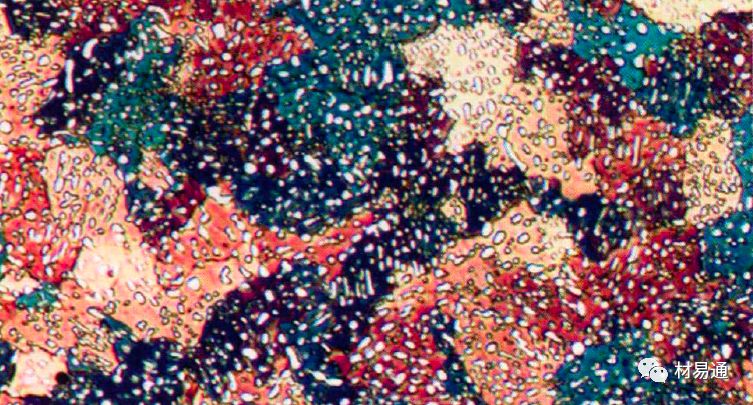

放大倍數(shù)

800X

處理工藝

球化退火

浸蝕劑

4%硝酸酒精溶液+DIC

組織說明

球狀珠光體。

放大倍數(shù)

800X

處理工藝

球化退火

浸蝕劑

4%硝酸酒精溶液+DIC

組織說明

球狀珠光體。

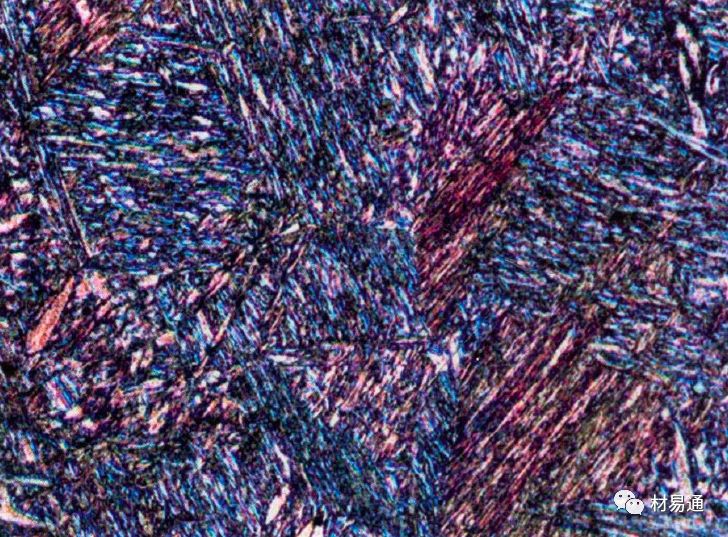

放大倍數(shù)

1000X

處理工藝

球化退火+780℃淬火

浸蝕劑

4%硝酸酒精溶液+DIC

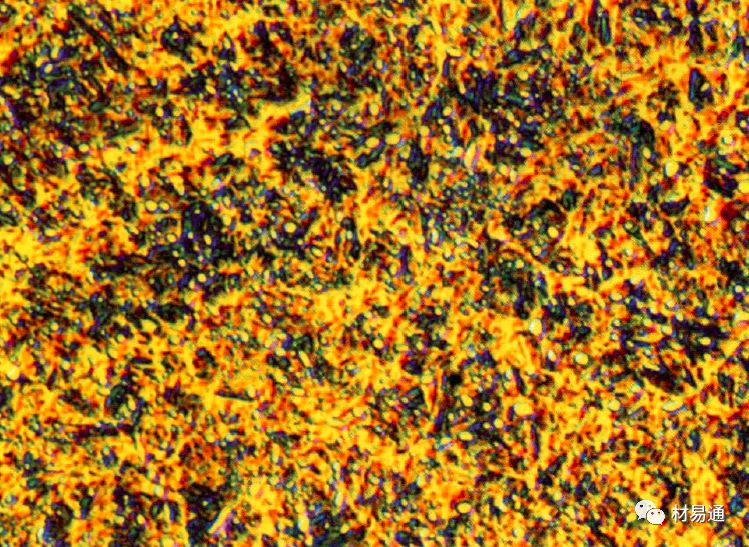

組織說明

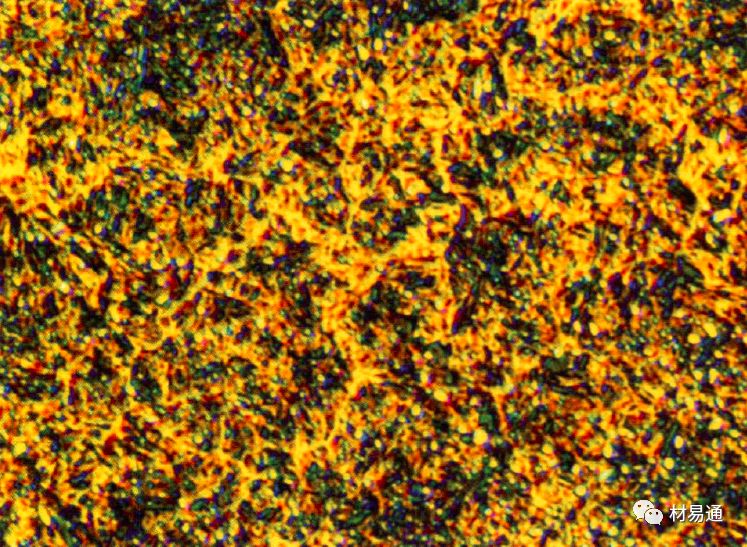

馬氏體+粒狀碳化物+殘留奧氏體。

放大倍數(shù)

1000X

處理工藝

球化退火+780℃淬火

浸蝕劑

4%硝酸酒精溶液+DIC

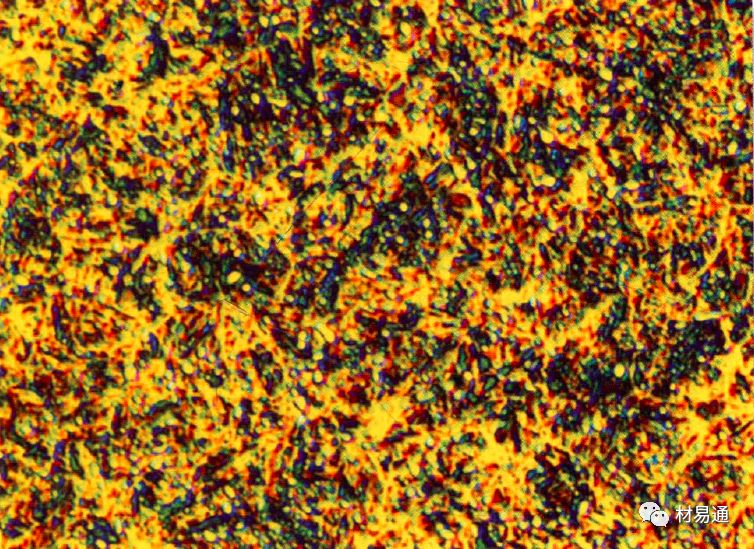

組織說明

馬氏體+粒狀碳化物+殘留奧氏體。

放大倍數(shù)

1000X

處理工藝

球化退火+780℃淬火

浸蝕劑

4%硝酸酒精溶液+DIC

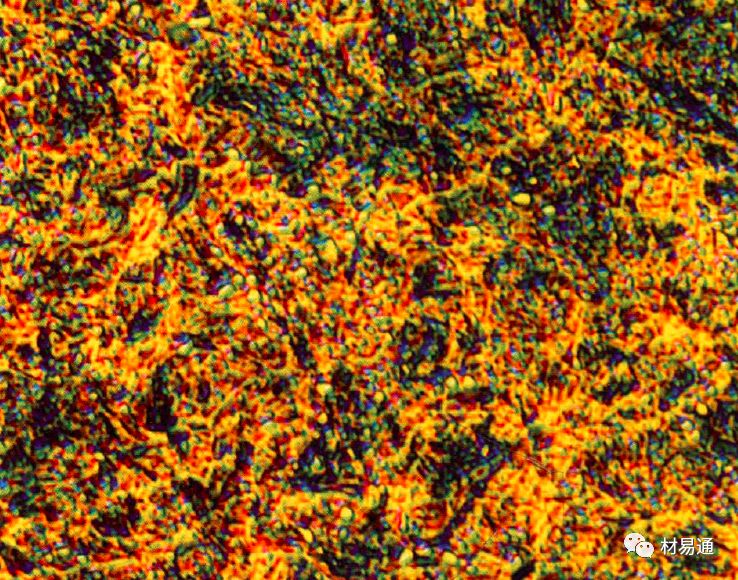

組織說明

馬氏體+粒狀碳化物+殘留奧氏體。

放大倍數(shù)

1000X

處理工藝

球化退火+780℃淬火

浸蝕劑

4%硝酸酒精溶液+DIC

組織說明

馬氏體+粒狀碳化物+殘留奧氏體。

放大倍數(shù)

1000X

處理工藝

球化退火+780℃淬火

浸蝕劑

4%硝酸酒精溶液+DIC

組織說明

馬氏體+粒狀碳化物+殘留奧氏體。

放大倍數(shù)

1000X

處理工藝

球化退火+780℃淬火

浸蝕劑

4%硝酸酒精溶液+DIC

組織說明

馬氏體+粒狀碳化物+殘留奧氏體。
