66張鋼材金相圖片-被熱處理人大面積轉載

目錄

序號

材 料

狀 態

1

工業純鐵

退火

2

20鋼

退 火

3

45鋼

退 火

4

65鋼

退火

5

T8鋼

退 火

6

T12鋼

退 火

7

T12鋼

退火

8

亞共晶生鐵

鑄 態

9

共晶生鐵

鑄 態

10

過共晶生鐵

鑄 態

11

T8

正火

12

T8

等溫淬火

13

T8

等溫淬火

14

20

淬火

15

T8

淬火

16

45鋼

正火

17

45#鋼

860℃水淬

18

45鋼

860℃水淬低溫回火

19

45鋼

860℃水淬中溫回火

20

45鋼

860℃水淬高溫回火

21

45鋼

780℃水淬

22

45鋼

1100℃水淬

23

T12

球化退火

24

T12

780℃水淬低溫回火

25

T12

1100℃水淬低溫回火

26

40Cr

調質

27

65Mn

淬火中溫回火

28

GCr15

常規淬火低溫回火

29

W18Cr4V

鑄態

30

W18Cr4V

退火

31

W18Cr4V

淬火

32

W18Cr4V

淬火及回火

33

1Gr18Ni9Ti

固溶處理

34

30CrMnSi

等溫淬火

35

ZGMn13

鑄態

36

20鋼

滲碳后退火

37

40Cr

調質軟氮化

38

45鋼

滲硼后空冷

39

灰口鑄鐵

鑄鐵

40

可鍛鑄鐵

退火

41

球墨鑄鐵

鑄態

42

蠕墨鑄鐵

鑄態

43

灰口鑄鐵

HT100

退火

44

灰口鑄鐵

HT150

鑄態

45

灰口鑄鐵

HT200

正火

46

可鍛鑄鐵

KT350-10

退火

47

可鍛鑄鐵

KT550-04

第一階段石墨化退火

48

球墨鑄鐵

QT400-15

退火

49

球墨鑄鐵

QT500-5

鑄態

50

球墨鑄鐵

QT700-2

正火

51

高磷鑄鐵

鑄態

52

ZL102

鑄態

53

ZL102

鑄態

54

LY12

鑄態

55

LY12

時效板材

56

H70

變形退火

57

H62

退火

58

QSn10

鑄態

59

QSn10

擠壓棒

60

錫基軸承合金

鑄態

61

鋁基軸承合金

鑄態

62

45鋼

鍛軋

63

ZG30

鑄態

64

T13

過熱正火

65

A3鋼

電弧焊

66

鐵基粉末冶金

壓制燒結


圖譜說明

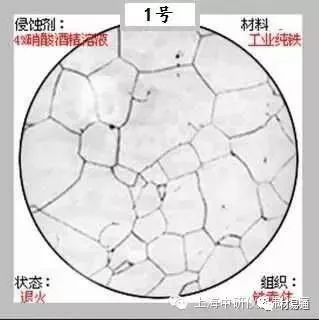

1、白色等軸晶為F晶粒,黑色網絡為晶粒之間的邊界。

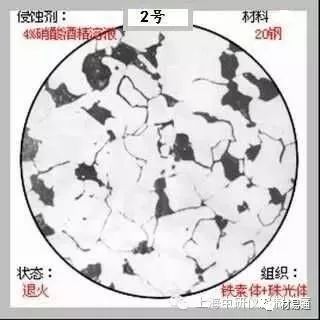

2、F+P,白色晶粒為F,黑色塊狀為片P。

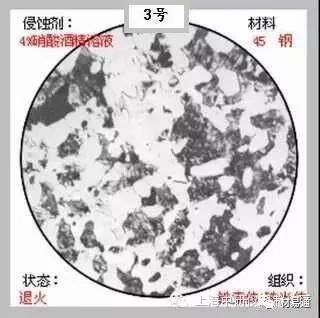

3、F+P,白色晶粒為F,黑色塊狀為片狀P。


4、F+P,黑色基體為片狀P,白色呈網絡狀分布的為F。


5、片狀P。

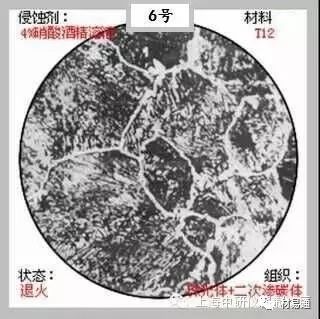

6、黑白相間的層片狀基體為P,晶界上的白色網絡為Fe3Cll。


7、P+Fe3Cll,Fe3C染成黑色,F(xiàn)仍保留白色。

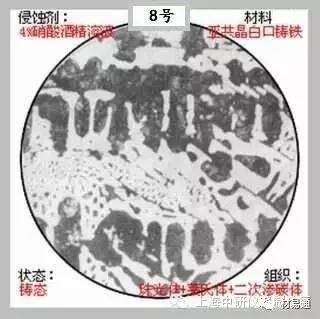

8、P+Ld+Fe3Cll,斑點裝基體為共晶Ld,黑色枝晶為P。

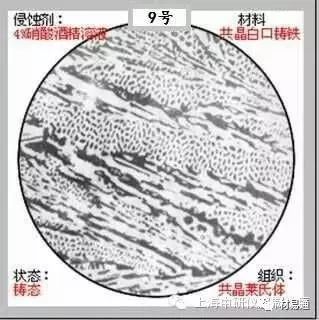

9、共晶Ld是由P+Fe3Cll+Fe組成,P組織細小。


10、Fe3Cll+Ld,板條狀是Fe3Cl,斑點狀是Ld.

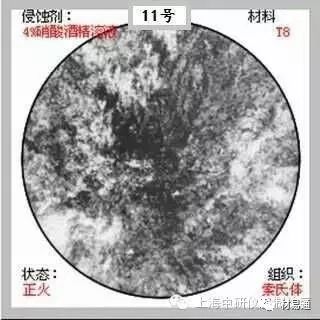

 11、S。細層片狀F與Fe3C的機械混合物。

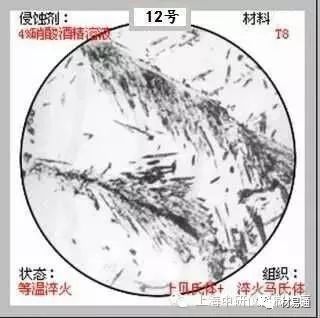

12、B上+M+A殘。B上是由成束的大致平行排列的條狀F與分布在F條間的斷續Fe3C組成的非常層狀組織。

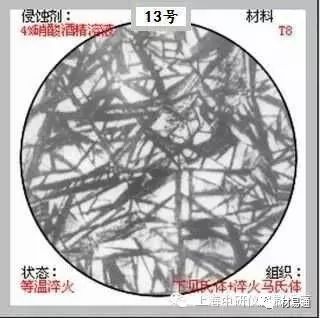

13、B下+M+A殘。B下是呈扁片狀的過飽和F分布在F內的短針狀Fe3C的兩相混合物。


14、板條M。


15、針狀M+Ar。高碳M呈針狀,互成一定的角度。

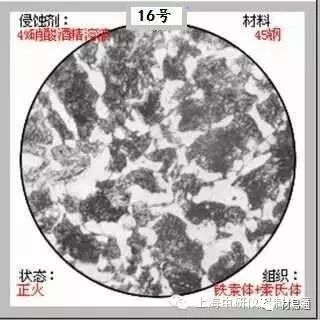

16、F+S。白色條塊狀為F。沿晶界析出;黑色塊狀為S。


17、中碳M。M成板條和針狀混合分布。

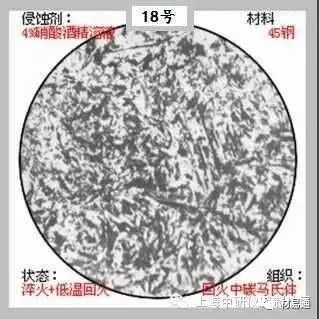

18、回火中碳M。

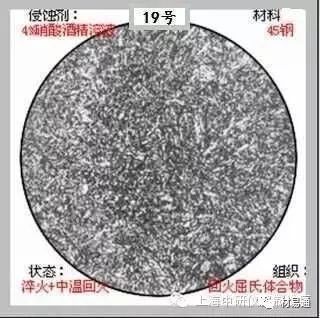

19、回火T?;鼗餞是從M分解出的F基體上分布極細粒狀Fe3C的混合物組合。

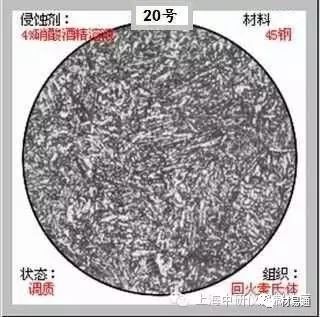

20、回火S?;鼗餝是F基體上分布細粒狀Fe3C的混合物。

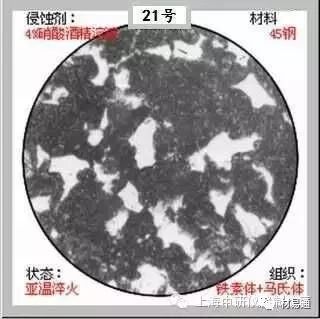

21、亞溫淬火組合F+M。M呈黑色,F(xiàn)為白色。


22、過熱淬火組織M。


23、球狀P。是F基體上分布顆粒狀Fe3C。白色為F基體,白色小顆粒為Fe3C。

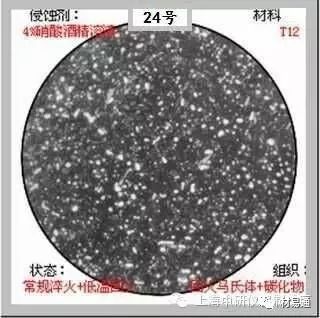

24、回火M和粒狀Fe3C。黑色為隱針狀回火M,白色顆粒為Fe3Cll。

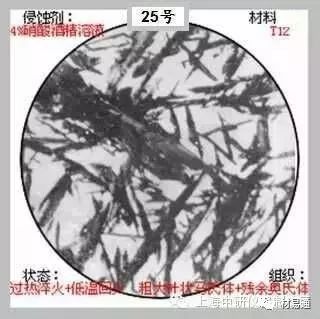

25、低溫回火組織M+Ar,粗針狀黑色回火M體及灰白色的殘留Ar。

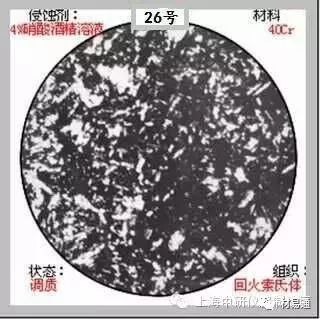

26、回火S。白色F基體上分布著細的淺黑色顆粒Fe3C。

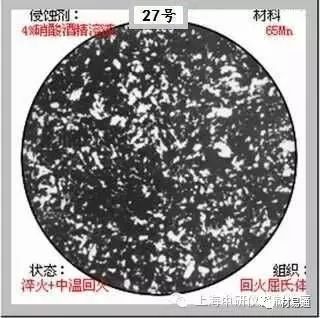

27、回火T。白色F基體上分布極細的黑色Fe3C顆粒,它仍保持M位向。

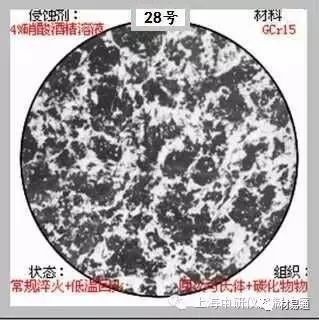

28、回火M及細顆粒碳化物+A殘。


29、Ld+T+M+Ar。共晶Ld呈魚骨狀分布。


30、S+碳化物?;w為S,S呈暗黃色,白色塊狀為共晶碳化物,白色細小顆粒為二次碳化物。

31、M+Ar+碳化物。白色基體為隱針狀淬火M及Ar. 450X.

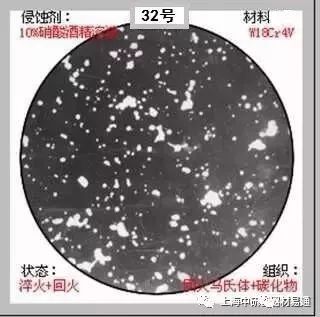

32、M+碳化物+A殘。黑色基體為回火M+Ar,白色大塊顆粒為共晶碳化物,細小顆粒為二次碳化物。

33、A。白色晶粒為A晶粒,部分晶粒呈孿晶。

34、B粒。由灰白色F和它所包圍的小島狀組織所組成。

35、A+碳化物。白色基體為A,黑色網絡為晶界,沿A晶析出顆粒狀碳化物。

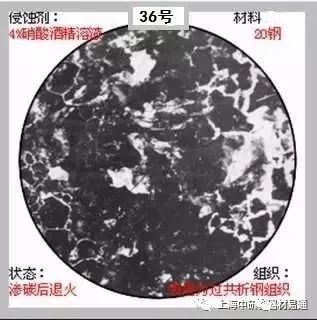

36、滲碳的平衡組織。最表層為過共析層,黑色基體為P,白色網絡為Fe3Cll。

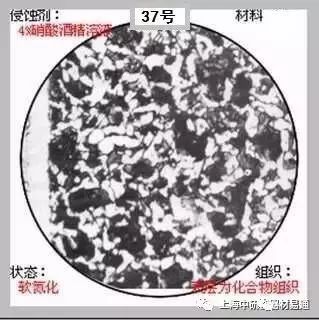

37、軟氮化組織。白色表層為多相化合物,其結構一般為:Fe4N、Fe3N、CeN的混合組織。比較致密,余為回火索氏體。

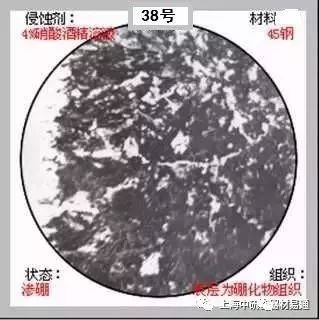

38、滲B組織。表層白色為硼化物Fe2B相,呈現齒形契入基體中。

39、HT的石墨形態。黑色片狀組織為石墨,因未作浸蝕,故基體未顯示,呈白色。

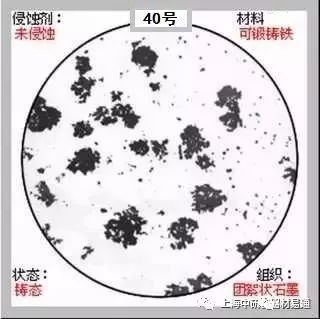

40、KT的石墨形態。黑色団絮狀組織為石墨,類似棉絮,外形較為規則。

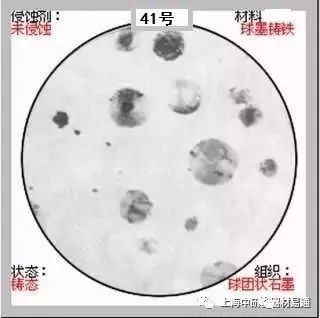

41、QT的石墨形態。黑色的球狀組織為石墨。

42、蠕墨鑄鐵的石墨形態。蠕墨鑄鐵的石墨結構處于片狀石墨和球狀石墨之間,其特征石墨的長與厚之比值較小,片厚短,兩端都圓鈍。

43、F基體灰口鐵?;wF為白色,并顯示黑色網絡晶界,F(xiàn)基體為上分布著黑色的片狀石墨。

44、F+P基灰鑄鐵。P呈黑色片狀,F(xiàn)分布于片狀石墨兩側呈白色,片狀石墨為黑灰色。

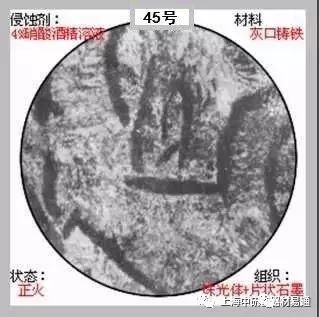

45、P基灰口鐵。灰黑的長片為石墨,基體為灰黑色教習的片狀珠光體。

46、F基可鍛鑄鐵?;w為F,呈白色,有明顯的黑色F網絡晶界。

47、P基可鍛鑄鐵。基體P呈黑白相間的層片狀。有的有小量白色F,黑色団絮狀為石墨。

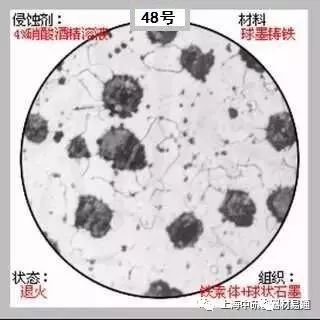

48、F基球墨鑄鐵。白色基體為F,黑色網絡為F晶界,黑色球狀為石墨。

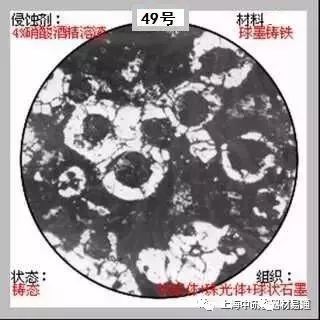

49、F+P基球墨鑄鐵。黑色球狀為石墨,白色F環繞于球狀石墨周圍,成為牛眼狀組織。

50、P基球墨鑄鐵。黑白相間的層片狀為P,灰黑色球狀為石墨。

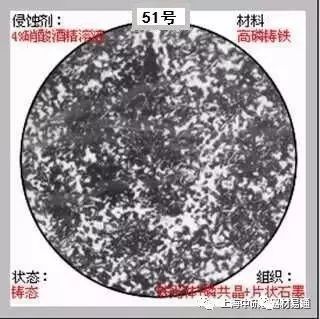

51、P+片狀石墨+磷共晶. 層片狀基體為P,由于深浸蝕而成黑色;灰黑色為片狀石墨,白色棱角狀為磷共晶。

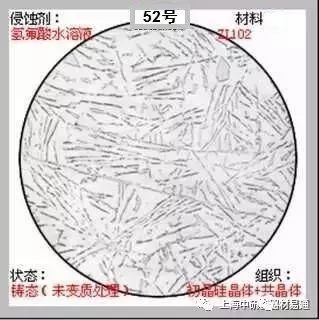

52、未變質的鋁硅合金。淺灰色粗大的針狀硅晶體與白色∝固溶體組成共晶組織+少量的淺灰色多邊形的初晶硅晶粒。

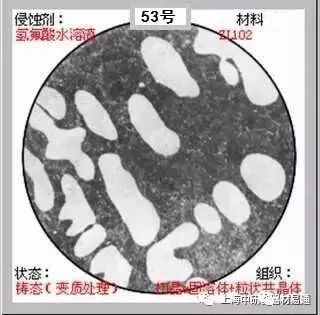

53、已變質的鋁硅合金。白色枝晶狀組織為初生∝固溶體,其余為灰黑色細粒狀硅與白色∝固溶體組成的共晶組織。

54、白色為∝(AL)基體與深黑色的[∝(AL)+θ相)CuAl2)+S相(Al2CuMg)]三元共晶及[∝(AL)+θ相)CuAl2)]二元共晶。三元、二元共晶均呈網絡分布,難于分辨。

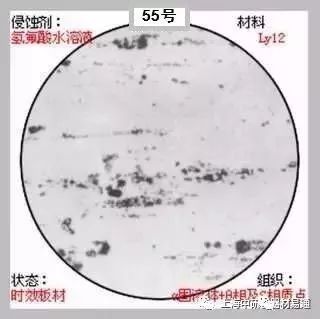

55、硬鋁的時效組織。白色∝(AL)基體上分布黑色θ相(CuAl2)及S相(Alo2CuMg)強化相質點。

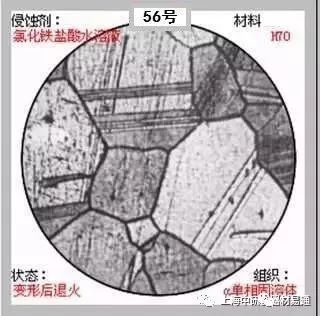

56、單相黃銅組織。為鋅溶于銅中的∝固溶體等軸晶粒。有的晶粒含有孿晶。

57、雙相黃銅組織。白色部分為∝固溶體基體,黑色條塊狀是以電子化合物CuZu為基的β固溶體。

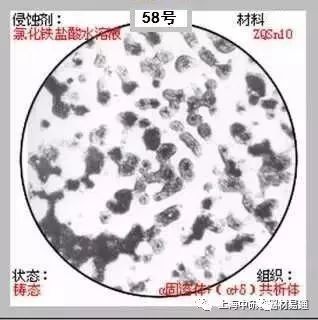

58、亮白色樹枝狀為錫溶于銅鐘的∝固溶體。∝樹干富銅,外圍較黑處富錫;樹枝間隙處白色中分布很細小的點為(∝+δ)共析體。δ是以電子化合物Cu31Sn8為基的固溶體。

59、∝固溶體單相組織,晶粒內有滑移帶。

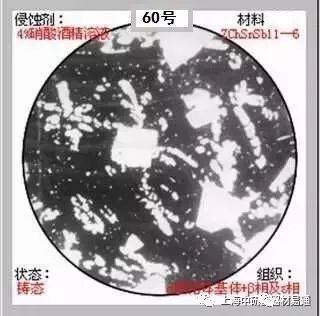

60、∝+β‘+η組織,白色方塊為β’相,放射針狀為η相,基體∝呈黑色。

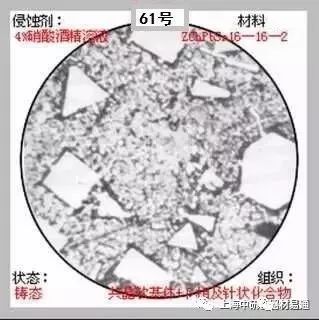

61、∝+(∝Pb)+β)共+Cu2Sb)組織白色方塊為β相(SnSb)硬質點。部分針狀為銅銻化合物(cu2Sb),其余為(∝+(Pb)+β)共晶軟基體。

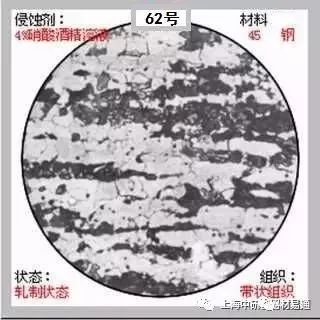

62、黑白相見層狀交替排列帶狀組織。白色晶粒為F,黑色塊狀為P。

63、低碳魏氏體。白色針狀、塊狀為F,黑色為P。

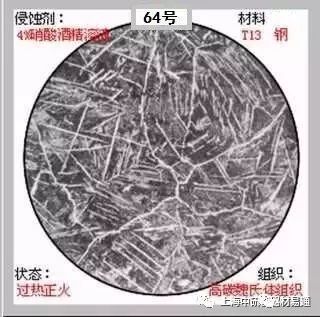

64、高碳魏氏體。黑色塊狀為P,白色網絡為Fe3C,F(xiàn)e3C呈針狀插入、甚至穿透P晶粒。

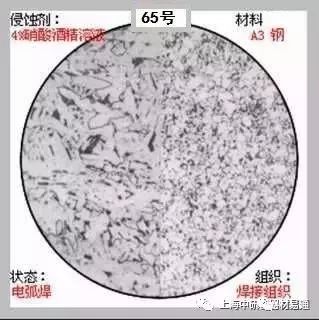

65、焊接組織,焊縫區為F+P。

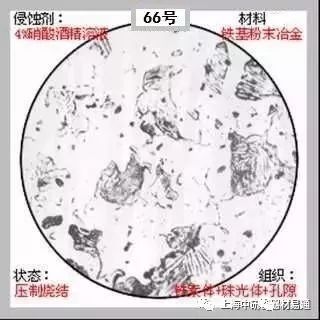

66、鐵素體+珠光體+孔隙。白色基體為鐵素體,黑色粗片狀為珠光體,極少量條狀滲碳體,黑色顆粒為孔隙。
