壓力穿孔(press piercing)
用沖擠方法將實心坯穿孑L成毛管的工序。穿孔后的毛管有帶杯底的和穿透的兩種，做為頂管、周期式軋管機軋管以及管材擠壓的坯料。

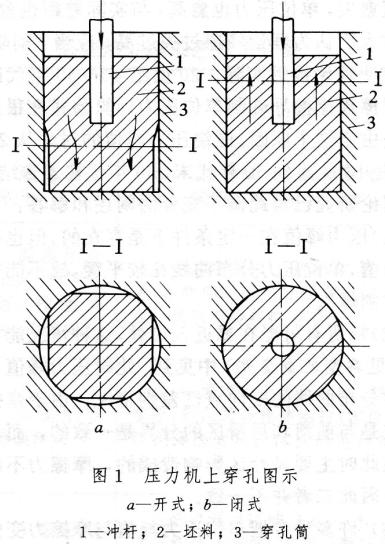

在壓力機上用沖桿(頭)實現的壓力穿孔屬于沖擠變形，可分為開式和閉式兩種，如圖1所示。穿孔時多用方坯(有的用圓坯)或多邊形錠。沖出的金屬如果剛好充滿筒壁與坯料之間的自由空間時的壓力穿孔為開式穿孔，如果沖出的金屬大于自由空間的體積時，則為閉式穿孑L。多邊形鋼錠穿孔時，一般開始階段為開式穿孔，后期為閉式穿孔。

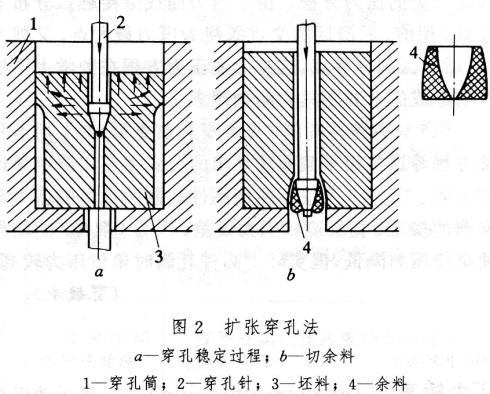

擠壓鋼管生產中還廣泛采用一種擴張穿孔法(圖2)，即在坯料中心鉆一個ф20～40mm導向孔，然后推壓沖桿從導向孔中通過，將導向孔擴大的同時使空心坯料在模中反向延伸。此種方法產量高、穿孔力小，毛管壁厚精度高，成本低，且可穿出較長的毛管，但金屬浪費較大。
| |
|
