有一網(wǎng)友問道：熱處理失敗后能否重新開始熱處理？具體詳細問題如下：
有個問題想指教，就是熱處理過后發(fā)現(xiàn)最后hardening之后應該是要空冷的，但是爐冷了。這是不意味著本來會變成奧氏體，但是因為我的miss后變成索氏體了？如果我再想熱處理一次的話，是不可以直接hardening？第二次熱處理后影響大不大呢？工藝是后面兩個。
回答如下：
一般來說，熱處理次數(shù)允許兩次。
熱處理返工有次數(shù)限制，這點在各類標準中都有說明，具體判定應該以試驗為依據(jù)。工廠里做叫做“模擬熱處理”，有最小時間和最大時間兩種。
最小時間就是該工藝不返工，熱處理總時長為1倍，同樣，最大時間就是4倍（允許返工3次時）
該試驗可以證明在N次返工后，材料材質(zhì)的性能仍滿足原技術(shù)要求。
從理論上講，總加熱時間越長，晶粒越粗大。晶粒粗大影響常溫物理性能，這方面可以參考細化晶粒的各種好處。
有的時候，也許還要在二次處理前做恢復熱處理，力求將其恢復到上次熱處理前的狀態(tài)。
總而言之，我認為可以繼續(xù)，對于大型鑄件而言，擴散退火+正火+淬火+回火這是常規(guī)操作。

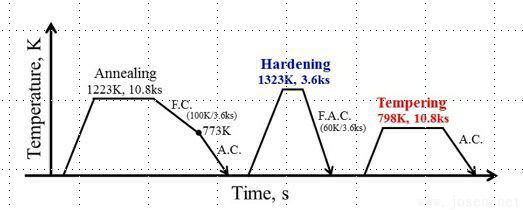

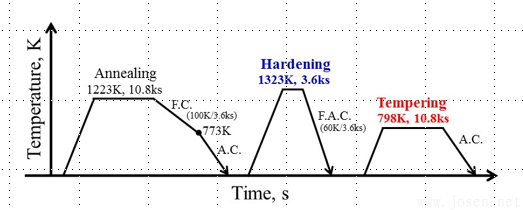

下面再說說你貼出來的這張圖片：
你貼的圖……3.6ks是1小時的意思嗎？啥設(shè)備按秒設(shè)時間??？
另外，F(xiàn)AC是在空氣中快速冷卻嗎？確認冷速足夠嗎？會不會是這個原因?qū)е掠捕炔蛔悖?/p>
對于這個問題 廣大網(wǎng)友還有什么可以補充的，歡迎 留言討論。
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.hnfgb.com/Steel-Knowledge/ReChuLiCiShu.html
|
