3.2.3 GCr15 鋼超快速冷卻技術在我國的開發應用
上文已經多次指出，超快速冷卻技術 UFC 使軋制鋼板性能產生質的飛越，同時使材料成本和消耗大大降低，再與 ACC 配合可以實現多種冷卻相變路 徑控制以獲得需要性能鋼鐵材料。我國已經在這方 面給與了充分重視，并已經取得了卓越的成果。
軸承鋼采用新一代控軋控冷技術，NG-TMCP 的 實質將涉及奧氏體 A 在奧氏體再結晶溫度區的熱軋變形和熱變形后進行超快速度冷卻，要研究保持硬化態的熱變形奧氏體 A 在超快冷卻轉變中析出二次碳化物和轉變成珠光體的行為，這歸根結底就是要著重研究熱軋變形和超快冷對軸承鋼連續冷卻轉變CCT 曲線的影響。
東北大學的軋制技術及連軋自動化國家重點實驗室 ＲAL 課題組［45］首先利用 Gleeble 1500 熱模擬試驗機和實驗室自主研發的 MMS-300 型熱力模擬試驗機進行研究，測定了連續冷速為 0.5 ～ 200 ℃ /s和在 980、800℃ 溫度下變形 0% 、20% 、40% 和 50% 條件的 CCT 曲線和顯微組織的變化。本文對主要相 關的論述觀點比較系統和簡潔地進行歸納，使人一 目瞭然。

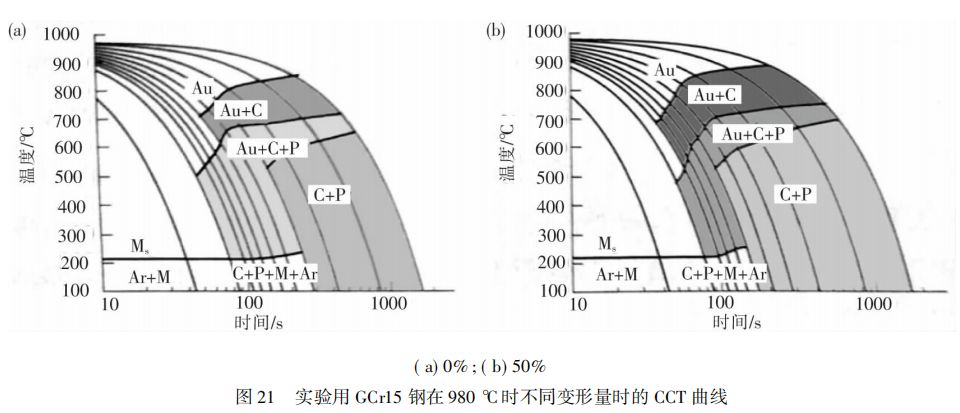

實驗使用的 GCr15 鋼的成分為 1.02C、0.32Si、0.34Mn、1.49Cr、0.07Ni、0.15Cu、0.02Mo、0.0017Ti、 0.005Al、0.009P、0.003S( 質量分?jǐn)?shù)，% ) 。試驗機配 備控制冷速和快速測定記錄溫度、長度和時間的功 能。轉變后得到的網狀碳化物按試樣通過淬回火后的相關國家標準評定。通過熱膨脹方法對實驗結果分析得到該 GCr15 鋼在 980 ℃ 時變形 0% 、20% 、 40% 和 50% 時 CCT 曲線，對應的連續冷卻速度為 0.5、1、2、3、4、5、6、7、8、10 和 20 ℃ /s。我們選取 980 ℃溫度時變形量為 0%和 50% 的曲線示于圖 21，圖 中為了方便理解鋼在冷卻過程的相變過程，確定的 相區以不同淡灰色和英文字母表示。隨變形量增加和冷卻速度改變，二次碳化物析出溫度、形態、級別，以及珠光體轉變溫度、形態相應發生的變化分析如 下，最后還提及對馬氏體轉變影響。

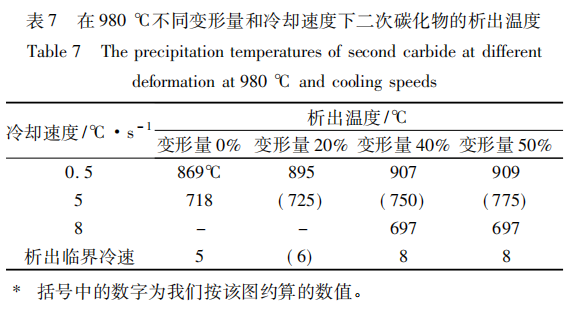

(1) 二次碳化物的析出: 從圖 21 可以看出隨變形量增加時，析出碳化物的溫度提高; 當隨著冷速增 加時，二次碳化物析出溫度對應出現降低。我們可 以列出數據于下表 7 中。表中非括號中數字為作者公布的數值［45］，括號中的數字為我們按該圖約算的 數值。當冷速在 0.5 ～ 2 ℃ /s 范圍內增加，析出溫度出現降低的值較小，在 ＞ 2 ℃ /s 時，析出溫度出現降 低的值增大，說明冷卻速度提高的影響在這時占主 導地位。在 0% 變形量時抑制碳化物析出的臨界冷速為 5 ℃ /s，在 40% 和 50% 變形量下的臨界冷速為 8 ℃ /s，可以見得，GCr15 鋼在 980 ℃ 時變形 40% 和 50% 時對二次碳化物析出起到促進作用。由此得出: GCr15 鋼在冷卻速度 ＞ 8 ℃ /s 條件下不析出二次碳化物。在小于抑制碳化物析出的臨界冷速下，鋼的組織進入( 過冷奧氏體 Au + 二次碳化物 C) 的區 域。這兒，Au 為 undercooled austenite。

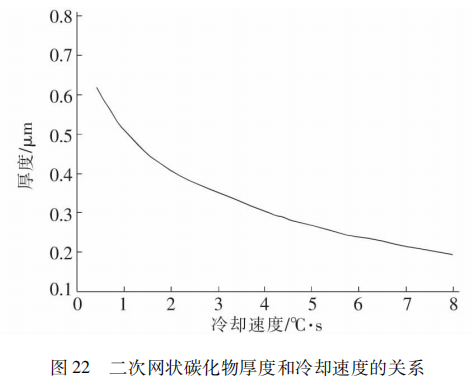

鋼中析出的網狀碳化物的形態由完整連續網狀 逐漸變化為斷裂的點條狀形貌。二次網狀碳化物厚 度隨著冷卻速度的變化示于圖 22，同時可測定 A 晶 粒逐漸細化。冷卻速度為 2 和 8 ℃ /s 時的厚度分別 是0.42 和 0.19 μm，對應的形貌為完整的連續網狀二次碳化物和斷裂的點條狀碳化物。另外，二次網 狀碳化物和基體中含 Cr 量都隨著冷卻速度改變，按 能譜分析變化近似示于圖 23，相應與 Cr 的擴散( 在不同溫度和不同時間下) 相關。冷速以 1 ℃ /s 冷至 室溫時，二次網狀碳化物中和基體中的含 Cr 量分別 為4.09% 和 1.55% ，相差 2.64 倍; 冷速以 5 ℃ /s 和 8 ℃ /s 冷至室溫時，二次網狀碳化物和基體中的含Cr 量分別為 1.90% 、1.62% 和 1.70% 、1.70% 。
析出碳化物的級別在一定變形量下隨著冷卻速度增加呈現降低的變化: 如當 980 ℃變形 40% 時，在冷卻速度 0.5 ℃ /s 條件下，試樣中最嚴重區域的網 狀碳化物級別為 5 級( 該文作者未說明評定標準號) ，在5 ℃ /s 和 8 ℃ /s 時為 3 級和 2 級( GB /T18254—2002) 。這 8 ℃ /s 時的網狀碳化物不再完整 連續，呈出現斷裂的點條形狀分布在基體中，對應冷 卻到室溫的淬火回火后經深腐蝕的組織如圖 24，碳 化物厚度為 0.19 μm。
(2) 對珠光體轉變 PT 影響: 從圖 21 同樣可以看 出隨變形量增加時，奧氏體 A 轉變?yōu)橹楣怏w P 的溫度升高，當隨著冷速增加時，發生珠光體轉變 PT 的溫度對應出現降低。在冷速小的范圍這種 A→P 的轉變溫度降低較小，大于一定的冷速時，A→P 的轉變溫度降低較大。
在不變形條件下完全發生珠光體轉變的臨界冷卻速度為 3 ℃ /s，隨著變形量增加到 50% 時的臨界冷卻速度為 5 ℃ /s。即當冷卻速度 ＞ 5 ℃ /s 時，珠 光體轉變不能完成，鋼的組織開始進入( Au + C + P) 區域，殘留的過冷奧氏體 Au 在 Ms 點時發生馬氏體轉變 MT，得到( C + P + M + 殘余奧氏體 Ar) 組織。當冷卻速度 ＞ 10 ℃ /s 時，鋼的組織進入過冷奧氏體Au 區域，在溫度冷卻達到 Ms 時發生馬氏體轉變，得 到( 殘余奧氏體 Ar + M) 組織。為此，珠光體轉變的上、下臨界冷速為 10 ℃ /s、5 ℃ /s( 3 ℃ /s) 。關于珠 光體轉變的上、下臨界冷速的描述可以參見資料［83］。

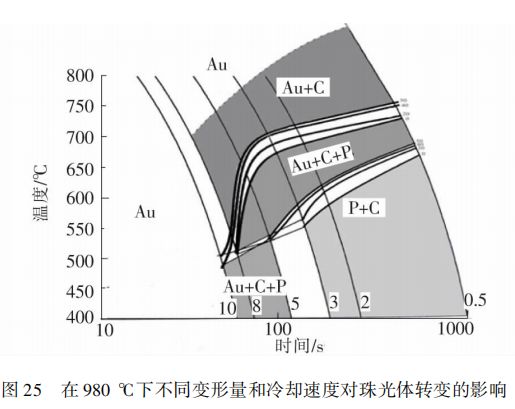

將不同冷卻速度和變形量下發生珠光體轉變的開始時間和結束時間表示在圖上就得到圖 25。圖中 虛線為二次碳化物析出線，比較粗的實線為不同變形量下 PT 的開始線和結束線，自上至下分別表示變形量為50% 、40% 、20% 和 0% ，開始線和結束線之 間的細實線為 PT 中止線。為了更好理解鋼在冷卻過程的相變過程，我們將圖中確定的相區以淡灰色 和英文字母表示得更加明確。相區之間的白色部位，讀者可以按本文中說明加以分辨。
圖 25 表示變形量范圍對應為( 0% ～ 20% ) 和 ( 40% ～ 50% ) 和冷卻速度對應為( 0.5 ～ 3 ℃ /s) 和 (0.5 ～ 5 ℃ /s) 相應的條件下完成轉變后的組織組成全部為( 碳化物 C + 珠光體 P 組織) ; 變形量范圍對應為( 0% ～ 20% ) 和( 40% ～ 50% ) 和冷卻速度對應為( ＞ 3 ℃ /s) 和( ＞ 5 ℃ /s) 相應的條件下完成轉變后的組織組成全部為( Au + C + P) ，這部分過冷奧氏體 Au 在相應 Ms 點轉變?yōu)轳R氏體，得到( M + C + P) 組織，在未冷卻到 Mf 點時，還存在殘余奧氏體Ar，即得到( M + C + P + Ar) 組織。圖上表示的信息內容與上述的一致。其中珠光體形態在冷卻速度≤6 ℃ /s 時為片層狀，＞ 6 ℃ /s 時為粗大不規則的類似片層狀組織，滲碳體呈斷續的短片狀結構，有稱 退化珠光體( 或稱變態珠光體) 的，鐵素體和碳化物的位向處于紊亂狀態，其顯微硬度仍然增大。

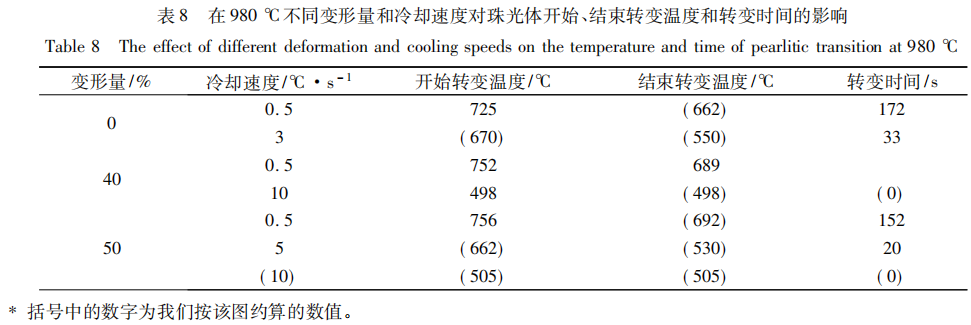

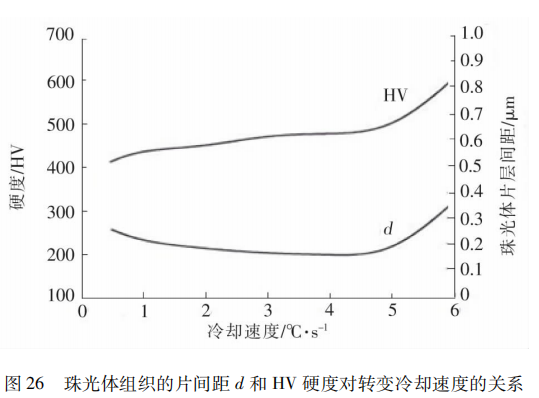

圖 25 十分明確指出，在一定的變形量下，隨著冷卻曲線的冷速增大，珠光體轉變的開始和結束轉變溫度降低; 在一定的冷速條件下，隨變形量增加， 珠光體轉變的開始和結束轉變溫度出現升高趨勢， 如表 8 表示。得到珠光體組織的片間距 d 和 HV 硬度和冷速關系示于圖 26。
(3) 對馬氏體轉變的影響: 從圖 21 可以看出，在冷卻速度相對比較緩慢條件下，馬氏體轉變曲線在 其右側出現抬高。這是因為在高溫區域隨著二次碳 化物的析出，基體中 C 和 Cr 的含量降低，其馬氏體點對應升高。
東北大學的軋制技術及連軋自動化國家重點實驗室對軸承鋼棒材生產的超快速度冷卻技術研究進行得很深入［76 － 82］，這一技術已經在我國投入了工業化應用。在軋鋼工廠原有連軋生產線上的連軋機組后增設超快速冷卻系統，通過調節水壓、噴嘴孔大小以及冷卻水管數量與軋制速度等，針對不同規格的軋制棒材在高溫終軋后實施超快速冷卻，瞬時冷卻速度可以增加到 400 ℃ /s 以上，達到在軋制棒材整 個截面上抑制網狀合金滲碳體析出和獲得細層片狀 珠光體組織，從而得到優良的球化退火預組織。
國內某特殊鋼棒材生產廠的連軋機組中的粗 軋、中軋和預精軋各為 6 架機組以及精軋 4 架機組， 共有22 架軋機，生產?20～?80 mm 棒材。相應的 軋制速度在 1.1 ～ 12 m /s 范圍，棒材經高溫軋制成對應規格并進行分段剪切后在緩冷的冷床上實現冷 卻。在這條生產線上安裝超快速冷卻裝置的 1#、2# 和3#水箱，針對不同規格的軋制棒材生產以實現抑 制軸承鋼在冷卻過程中出現網狀滲碳體和獲得細層 片狀珠光體組織的超快速度冷卻技術的目的。
3 套水箱各有三條不同的內徑管道供不同規格 軋材選用。其中 1#超快速冷卻水箱長 8 m，有 9 個噴嘴: 6個正噴，2 個反噴和 1 個氣吹; 2#和 3#水箱各 長 5 m，有 7 個噴嘴: 4 個正噴，2 個反噴和 1 個氣吹。他們的冷卻水壓最高可達 1.5 ～ 1.8 MPa，水為循環 水。這種噴水方式可達到在采用噴水方法的超快速冷卻過程中使棒材表面上不出現蒸汽膜階段，從而 使冷卻過程中的換熱系數激劇增加，使該系統的超 快瞬時冷卻速度最高達≥400 ℃ /s。高換熱系數下和超快速冷速條件下，棒材表面的溫度迅速降低，棒 材心部的溫度隨著熱傳導的進行也不斷降低。

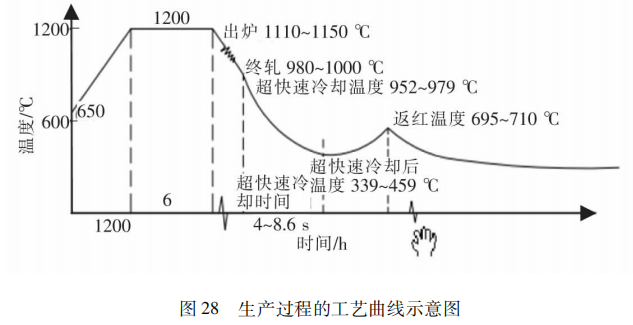

超快速冷卻系統的布置示意圖見圖 27。冷卻系統中設置溫度測定點，應用紅外測溫儀測定軋制過 程中棒材表面溫度，同時可以計算不同冷卻階段的冷卻速度。生產棒材在超快速裝置上經超快速冷卻后，棒材表面很快冷卻至一定的溫度值后( 表 9 中表 示) ，在冷卻水箱之間或在裝置以后進入冷床的過程 中會出現返紅( 由于棒材內部熱量傳遞出來) 到一定溫度( 見表 9) ，從而減緩冷速并在冷床的冷卻過程 中完成珠光體相變等。整個過程的工藝曲線示于圖28 中。圖 28 中表示: 規格為 200 mm × 200 mm 軸承鋼方坯于650 ℃ 進入加熱爐，加熱溫度為 1200 ℃， 總加熱時間為 6 h，出爐溫度在 1110 ～ 1150 ℃ 范圍， 進入連軋機組進行粗、中、預精和精軋工序，終軋溫 度為 980 ～ 1000 ℃。對每種超快速冷卻試驗材料的具體工藝數據列于表 9 中，表中分別列出軋制速度、 終軋溫度、超快速 UFC 裝置中工藝參量( 開啟水箱號、水壓、冷卻時間) ，冷卻最后的溫度、冷卻時間和 棒材最高的返紅溫度等。
對于?30 mm 棒材，工藝編號按 30-1 執行。在 軋制速度 4.5 m /s 時，為達到在棒材整個截面上抑 制析出網狀碳化物的足夠的超快速冷卻速度，1#、2# 和 3#水箱全部開啟，水壓為 1.3 MPa，超快速冷卻時 間為 4 s( 按三段水箱總長 18 m 計算) 。超快速冷后棒材表面溫度為 459 ℃，棒材內部傳遞出來的熱能 使棒材表面返紅，溫度為 710 ℃ 并呈均勻分布。同 時使棒材心部的冷速提高至大于二次網狀碳化物臨界析出速度，從而也抑制其心部出現網狀碳化物組 織。在出 3#水箱后的 22 m 冷卻通道和冷床中緩冷完成珠光體轉變，去應力及去氫退火等。檢驗結果表明: 網狀碳化物級別為 1 級，過冷奧氏體完全轉變為珠光體。
對于?40 mm 棒材，工藝編號按 40-1 執行。在 3.3 m /s 軋制速度時，1#、2#、3#水箱全部開啟，水壓 為 1.3 MPa，以實現棒材表面抑制網狀碳化物的析 出，超快冷卻時間為 5.6 s。超快冷后棒材表面溫度為 448 ℃，棒材內部傳遞出來的熱能使棒材表面返 紅，溫度為 695 ℃ 并呈均勻分布。同時使棒材心部的冷速提高至大于二次網狀碳化物臨界析出速度， 從而抑制其心部出現網狀碳化物組織。在出 3#水箱 后的22 m 冷卻通道和冷床中緩冷完成珠光體轉變， 去應力及去氫退火等。檢驗結果表明: 網狀碳化物 級別為1 級，過冷奧氏體完全轉變?yōu)橹楣怏w。
對于?60 mm 棒材，工藝編號按 60-1 執行。在 1.5 m /s 軋制速度時，開1#和3#水箱，水壓1.3 MPa，在水箱中的總超快冷時間為 8.6 s。在 1#水箱超快速冷卻使棒材表面溫度達 348 ℃ ( ＞ Ms) ，并使棒材心部熱量向外繼續傳遞出來，使表面溫度返紅( 返紅時間為 11 s) 至 695 ℃，這一階段冷卻達到抑制棒材表面析出碳化物網; 隨即通過 3#水箱的超快速冷卻。 棒材表面溫度又降低至 400 ℃ 以下，這第二階段冷卻使棒材心部熱量繼續傳遞出來，使心部的冷卻速度提高，抑制心部網狀碳化物的析出。冷卻以后，心 部和表面冷速比較接近一致，以較慢冷卻速度完成 珠光體轉變，在出 3#水箱后的 22 m 通道上和冷床中 緩冷并能去除應力和去除氫脆等。按這一工藝生產 的棒材表面、1 /4 處和心部的 OM、SEM 顯微組織可見圖 29 和圖 30。可見得到的結果是在棒材整個面 上抑制了析出網狀碳化物和實現了全部緩冷完成珠光體轉變。
表 9 中表示按工藝 60-01、60-02 和 60-03 的?60 mm 棒材的生產與試驗工藝 60-1 的情況基本相同。

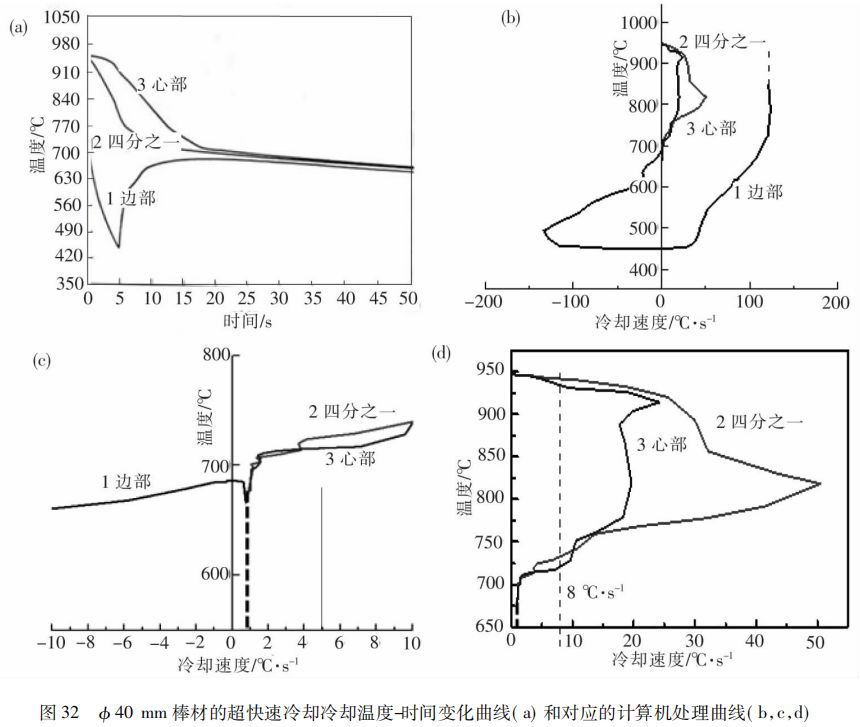

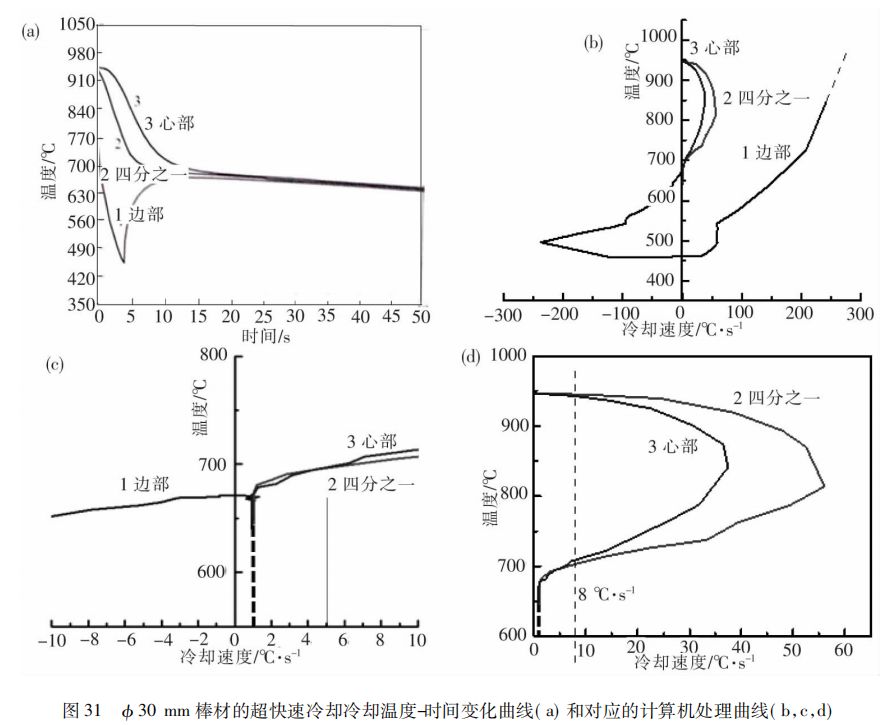

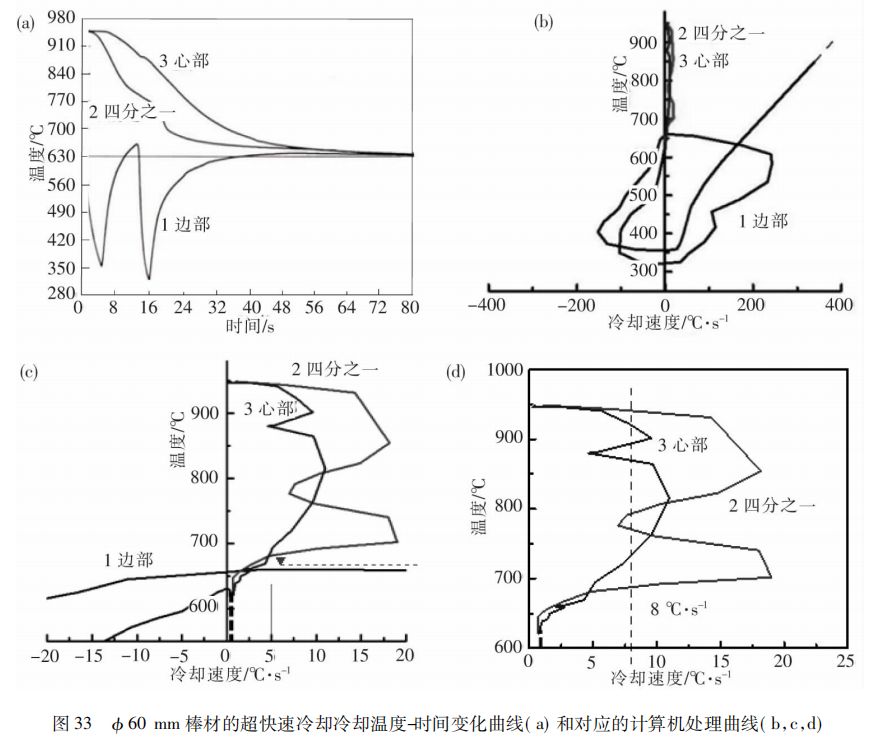

高溫軋制后超快速冷卻過程中的棒材表面和心 部的冷卻溫度曲線應用了建立有限元模型，采用 PLANE35熱單元求解，利用 Ansys 前處理器進行模 型單元網格劃分等進行處理［45］，求得的 30、40 和 60 mm 鋼材的冷卻溫度-時間變化曲線分別示于圖31、32、33 的( a) 中。我們針對這些圖應用計算機處理求得對應之溫度-冷卻速度曲線示于圖 31、32、33 的( b) 、( c) 、( d) 中。其中( b) 為針對( a) 作的溫度-冷卻速度曲線; ( c) 為棒材表面、四分之一部位和心 部在溫度達到平衡的繼續冷卻曲線放大( 這一階段主要在冷床上進行) ，因為冷速比較接近，僅以一條粗虛線表示，細點線表示發生珠光體轉變的下臨界速度數值; ( d) 為二次碳化物析出的溫度區域中棒材 在四分之一部位和心部的溫度-冷卻速度曲線放大， 圖中細虛線為二次碳化物析出的臨界速度數值。由 這些圖可以十分明白采用的超快速 UFC 冷卻工藝能 在棒材整個截面上抑制析出網狀碳化物組織和使過冷奧氏體全部完成珠光體轉變的本質原因。我們在 相對應的圖上表示了二次碳化物的臨界冷卻速度和珠 光體轉變的下臨界速度，說明是十分恰當?shù)?/span>。
工作進行到這里，可以進一步分析。對?30 和?40 mm 棒材采用相同 UFC冷卻工藝參數( 軋制速度的不同使冷卻時間發生變化) 進行超快速冷卻時，前者的冷卻速度會更快，棒材表面的溫度返紅速度也加快( 比較圖 31 和圖 32 中的( b) ) 。進行比較以后可以發現，工藝編號按 40-1 執行的?40 mm 棒材的生產效果更好和更安全。工藝編號按 30-1 執行的?30 mm 棒材的生產還有可以調整的余地，適當改動 UFC 冷卻工藝參數，可以像 40 mm 棒材一樣達到更好和更安全的生產效果。我們認為，GCr15 棒材 采用 UFC冷卻技術應該盡量達到更好和更安全的生產效果也是相當重要的。工藝編號按 60-1 執行的?60 mm 棒材的生產過程中，在二次碳化物析出溫度區域中出現的 2 次冷卻速度低于 8 ℃ /s 的現象( 圖 33 中的( d) ) ，這估計對碳化物形貌影響不會大，但 是，是否可以進一步改進還可以研究。為此，我們在 這里提出的方法可以對 UFC 工藝參數調整起到相當 方便的一定借鑒作用。
?30、?40、?60mm 軸承鋼棒分別經過工藝 30-1、工藝40-1、工藝60-1 的超快速冷卻后，棒材整個截面上的網狀碳化物級別均不大于 2 級( GB /T 18254— 2016，原來文獻中為 18254—2002，現在已經廢除，因 為碳化物級別圖沒有改動，在本文中則表示為 2016 年標準) 。棒材整個截面上顯微組織均為細小珠光 體，珠光體片間距為 0.19、0.19 和 0.21 μm。硬度為 393.22、378.22 和 373.4 HV。
東北大學的軋制技術及連軋自動化國家重點實驗室 ＲAL［45］已經指出，將軸承鋼超快速冷卻技術分 別成功應用于寶山鋼鐵股份有限公司特殊鋼分公司、江陰興澄特殊鋼有限公司及石家莊鋼鐵有限責 任公司等企業，在不改變原有熱連軋生產工藝的基礎上，在連軋機組后安裝三組超快速冷卻系統，通過調節水壓、噴嘴孔大小以及冷卻水管數量，針對不同規格棒材進行高溫終軋后超快速冷卻，瞬時冷卻速度可以達到400 ℃ /s 以上。經過超快速冷卻后，不 同規格棒材斷面不同位置的冷卻速度均可以達到抑 制網狀碳化物析出、過冷奧氏體完全發生珠光體轉變的要求，網狀碳化物級別均達到不大于 2 級，符合軸承行業標準。
| |
|
