斷裂是工程材料的主要失效形式之一。工程結構或機件的斷裂會造成重大的經濟損失，甚至人員傷亡。如何提高材料的斷裂抗力，防止斷裂事故發(fā)生，一直是人們普遍關注的話題。
任何斷裂過程都是由裂紋形成和擴展兩個過程組成的，對斷裂的研究，主要關注的是斷裂過程的機理及其影響因素，其目的在于根據對斷裂過程的認識制定合理的措施，實現有效的斷裂控制。

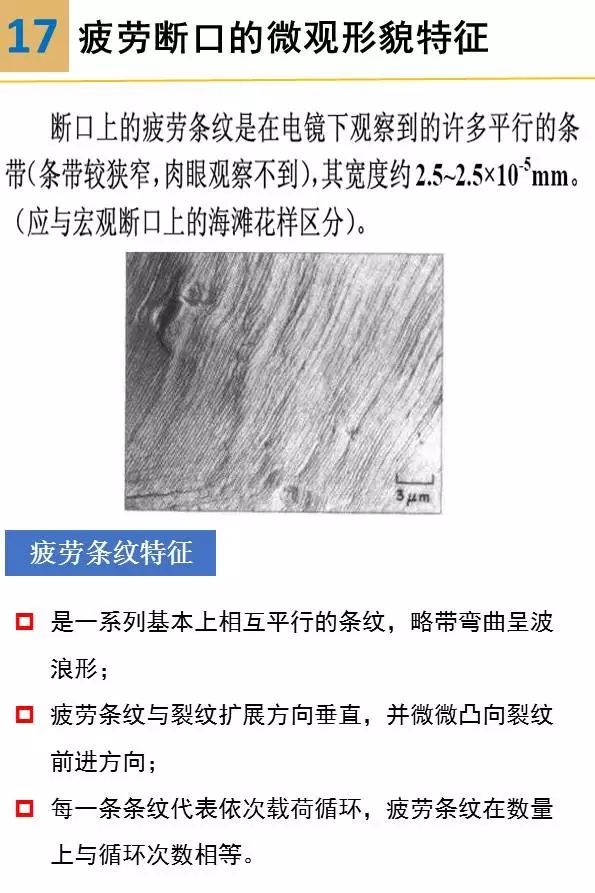

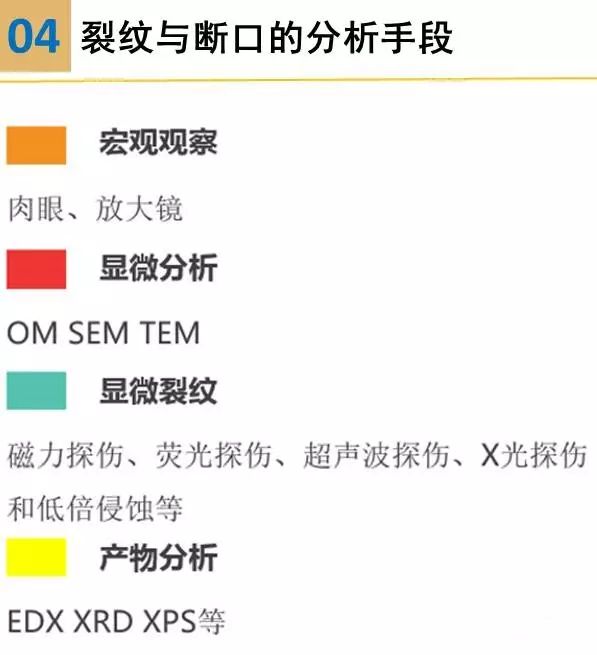

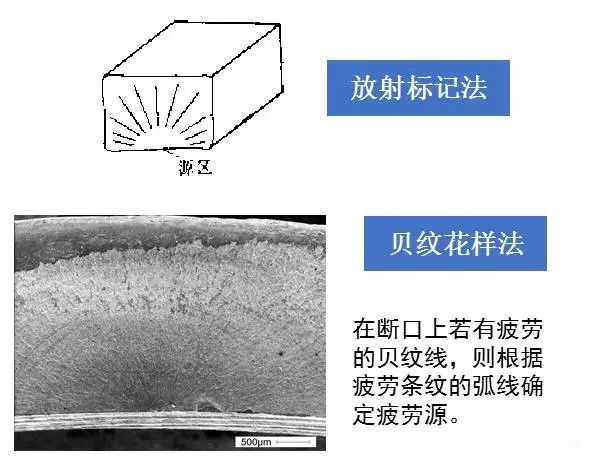

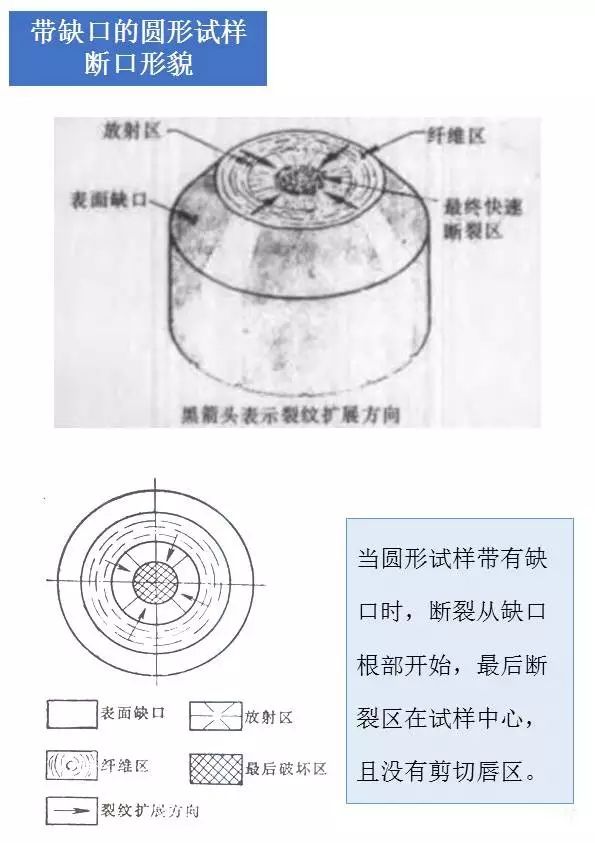

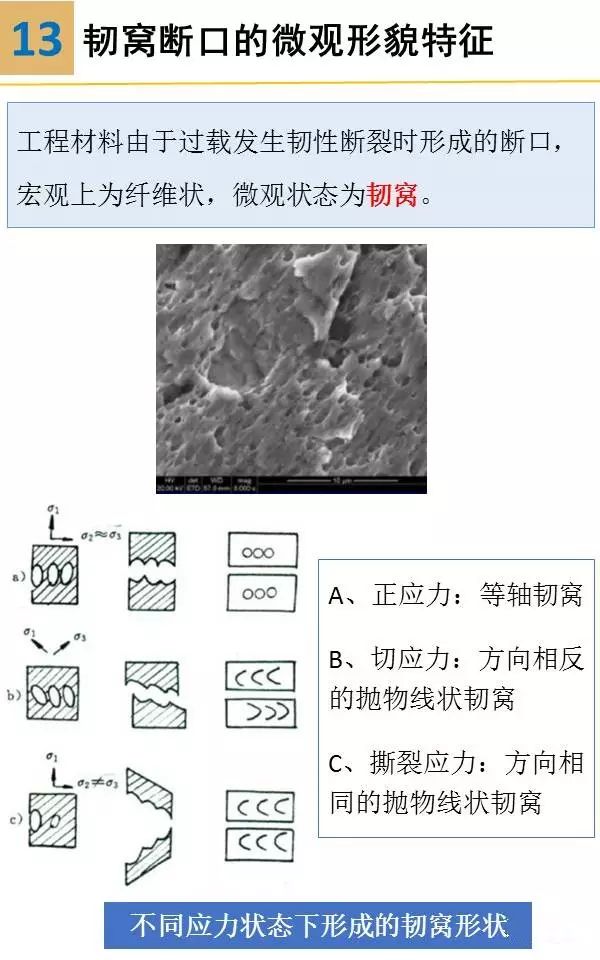

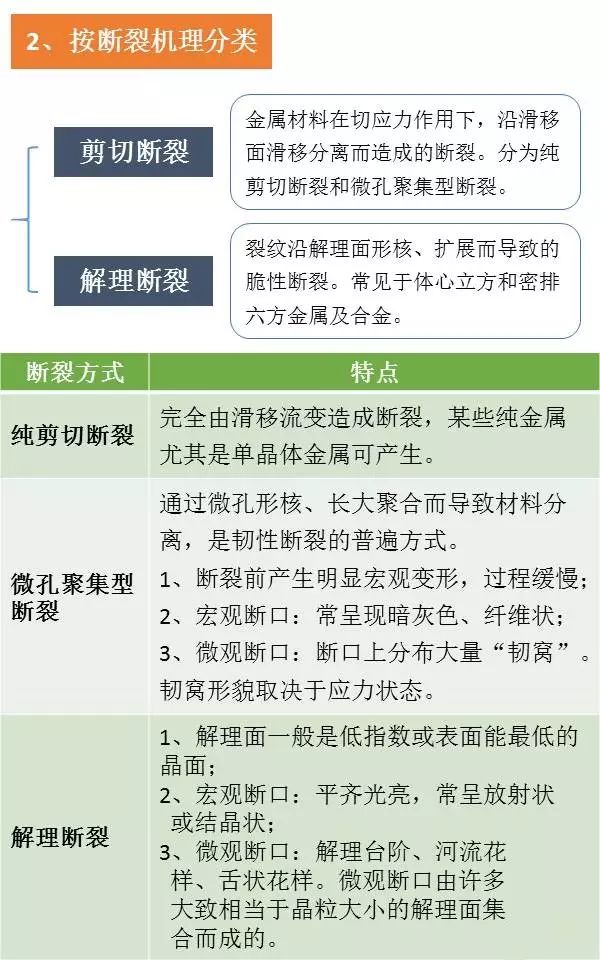

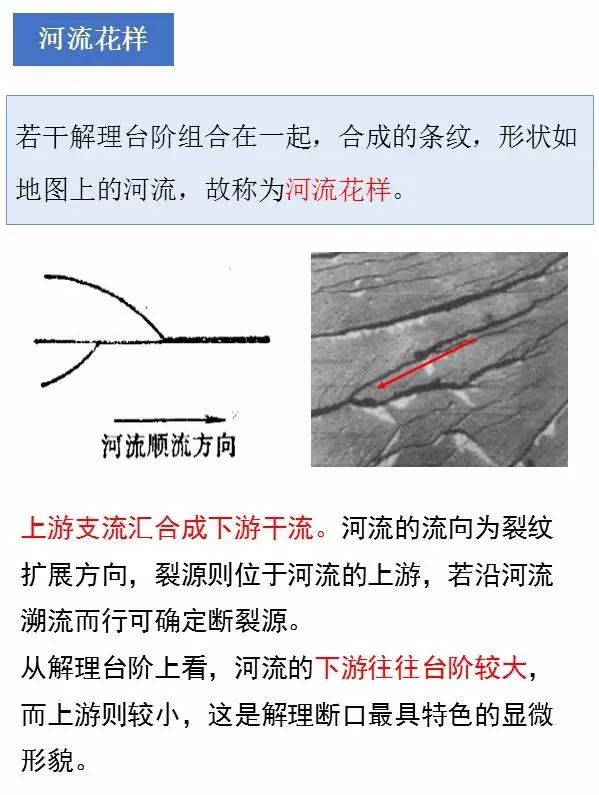

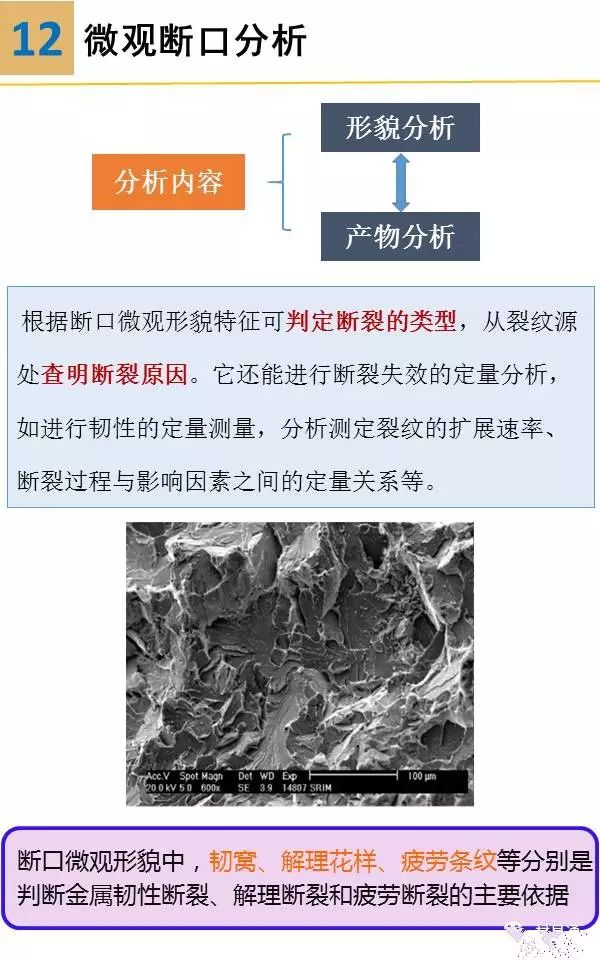

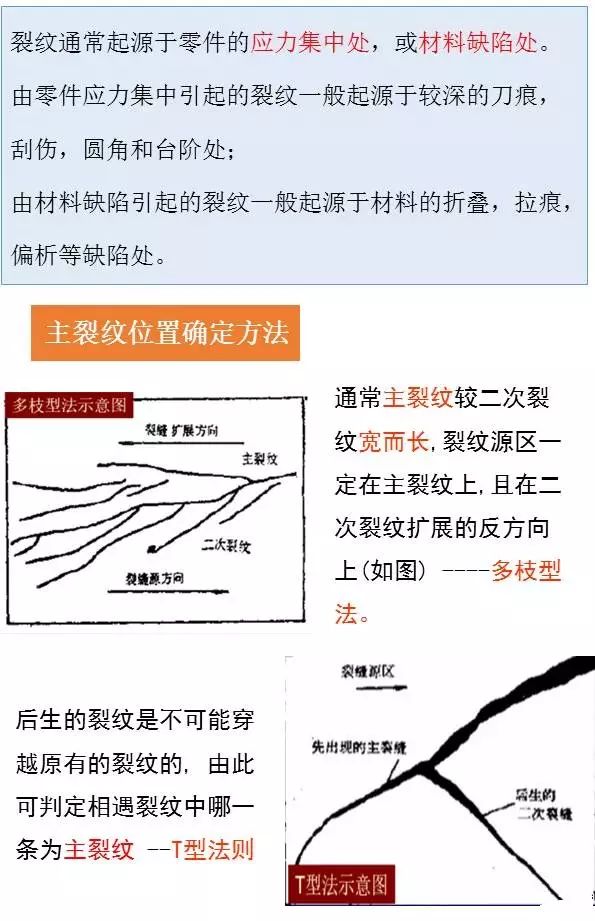

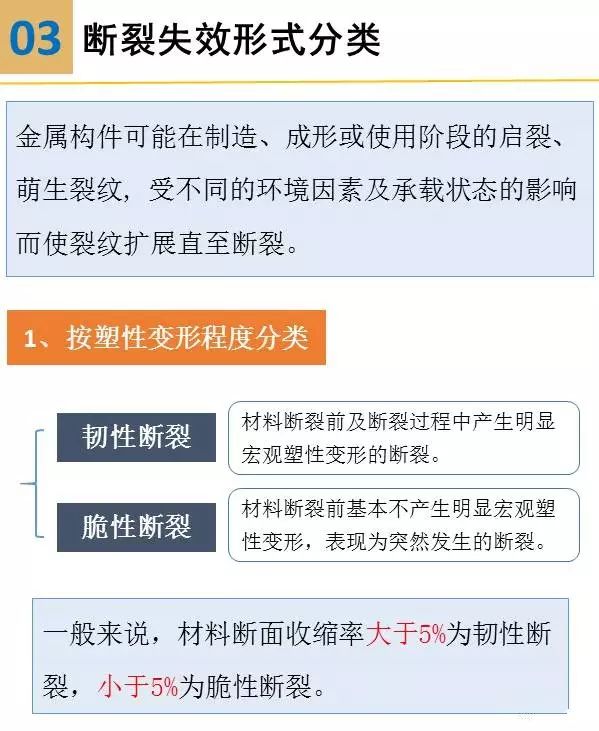

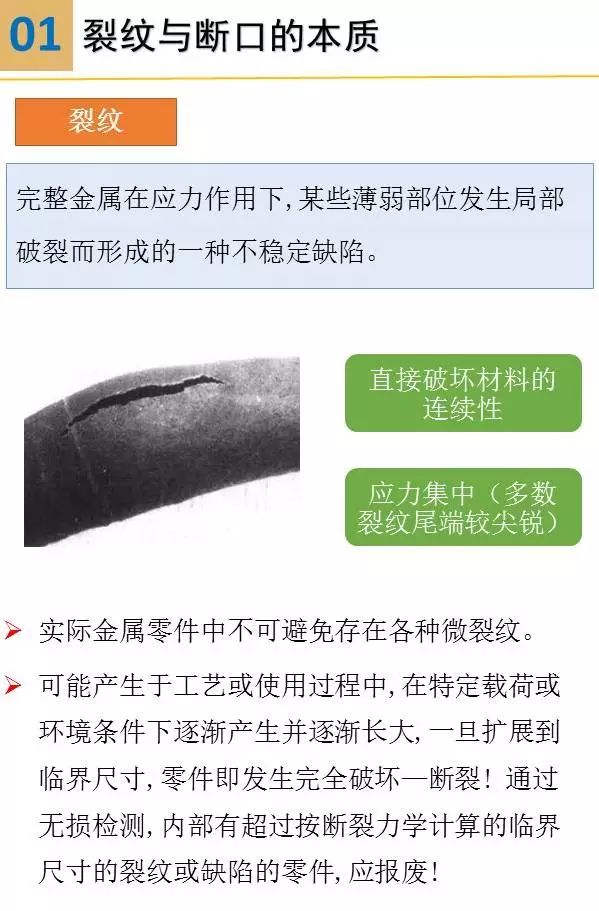

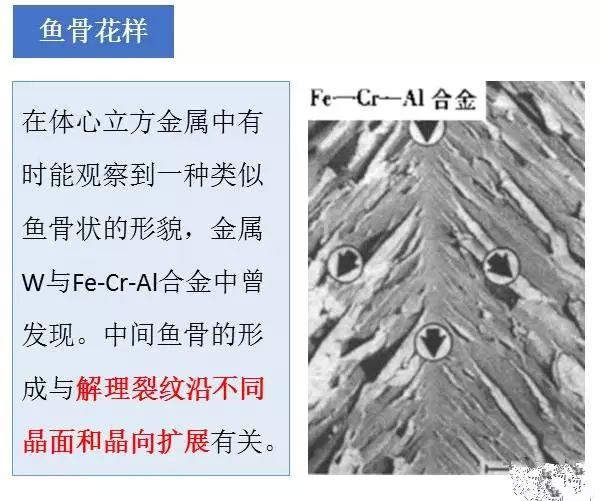

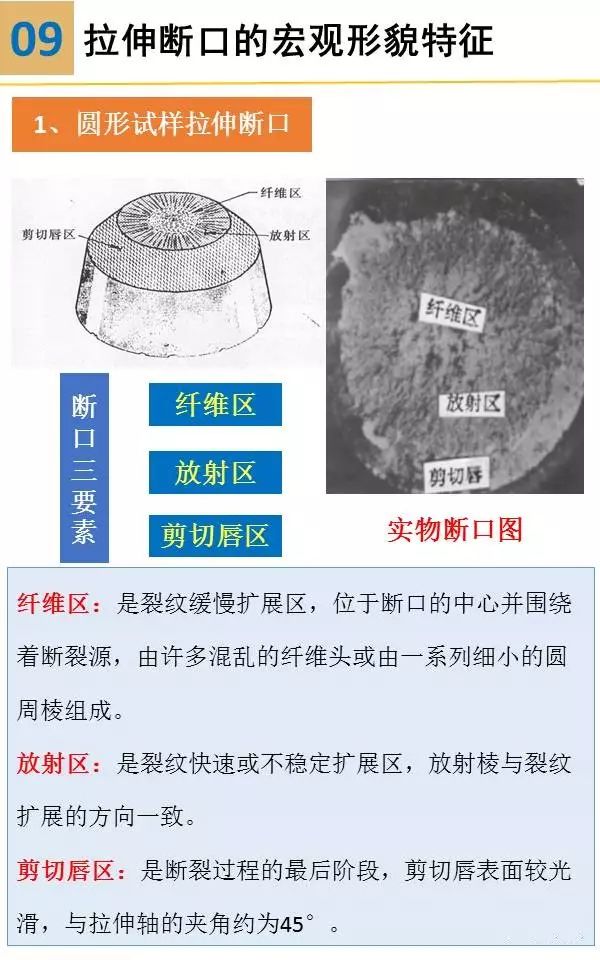

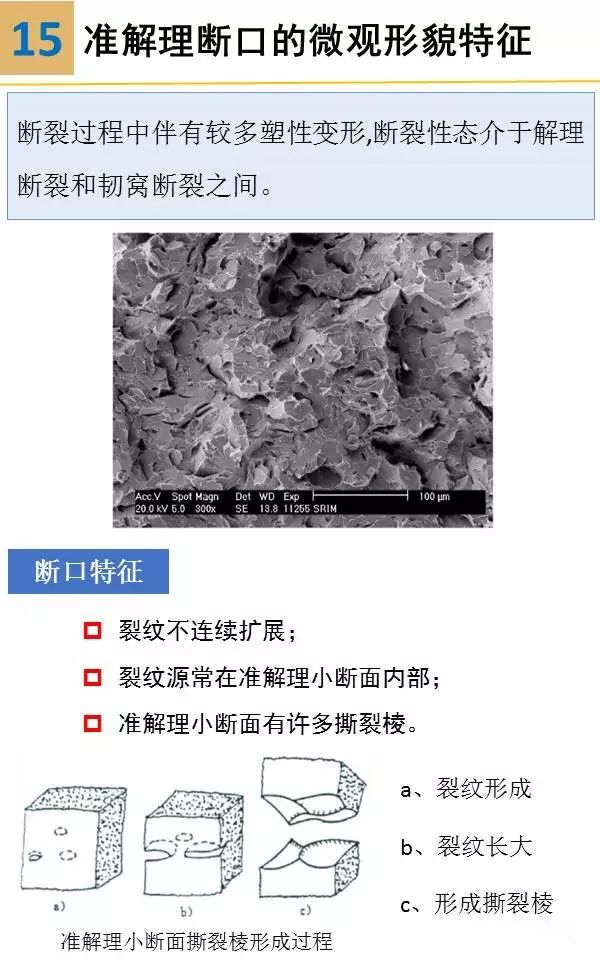

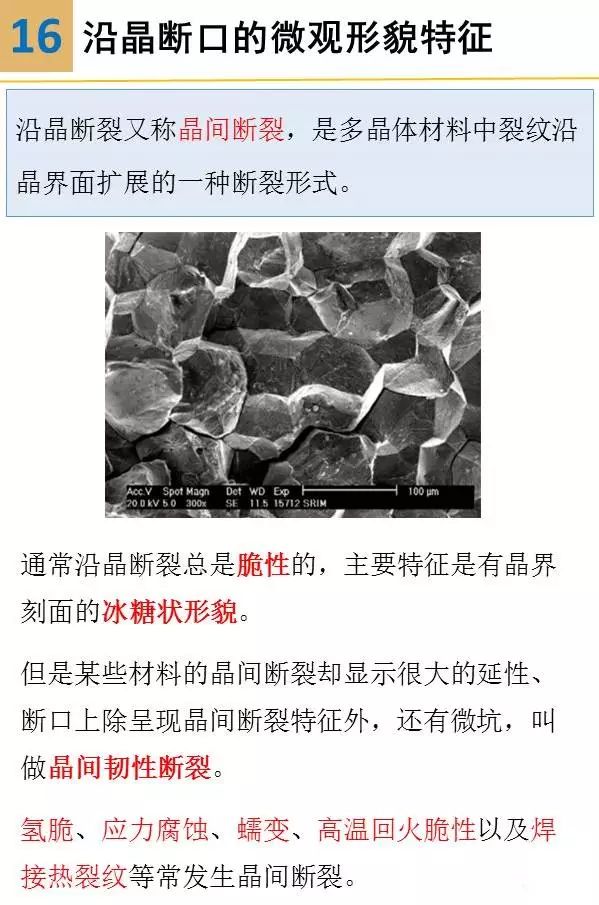

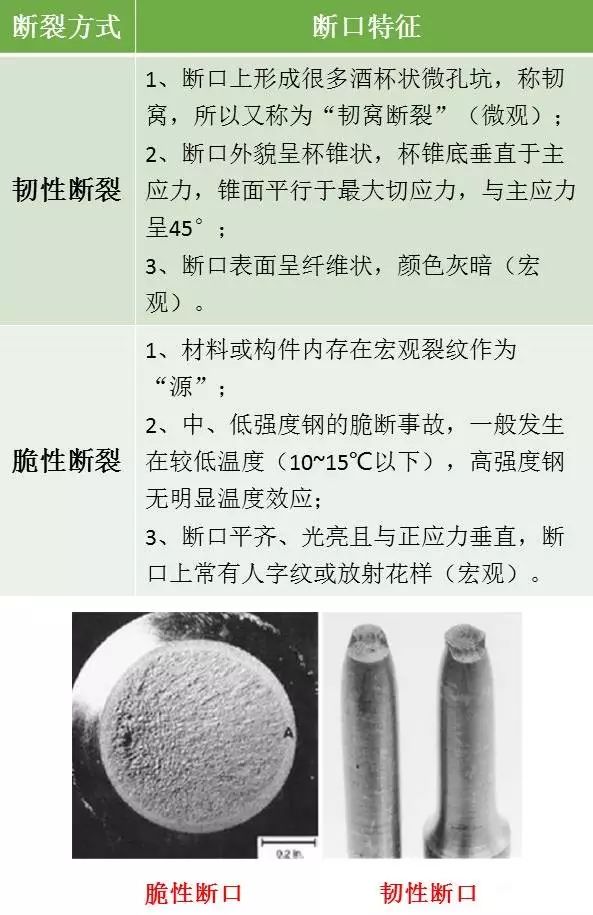

這期小編就給大家講一講材料裂紋與斷口分析的相關內容。

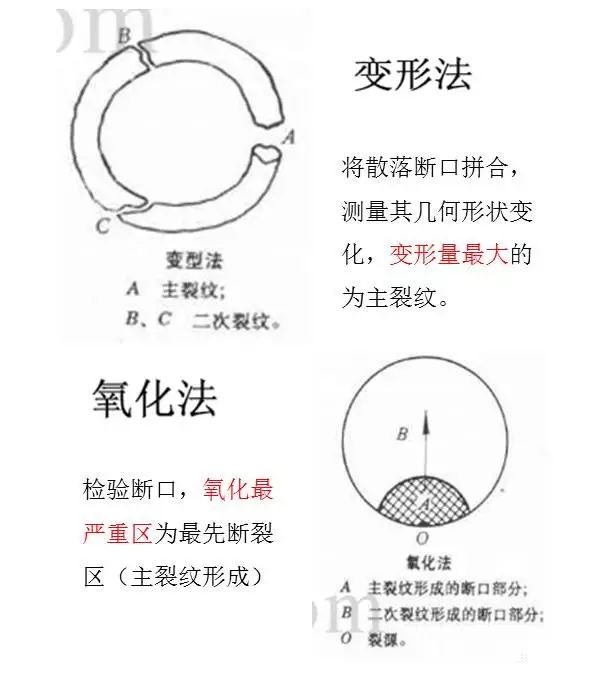

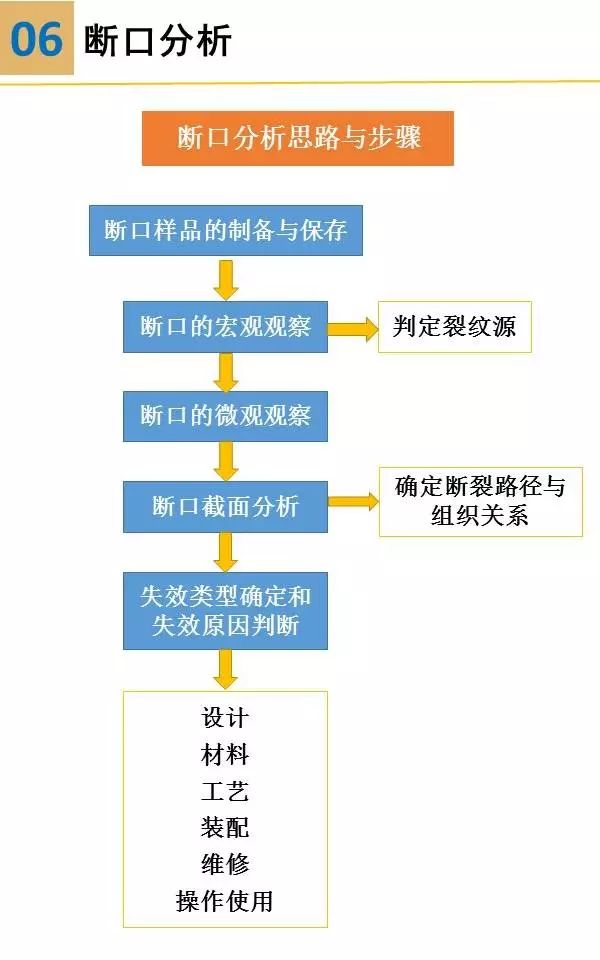

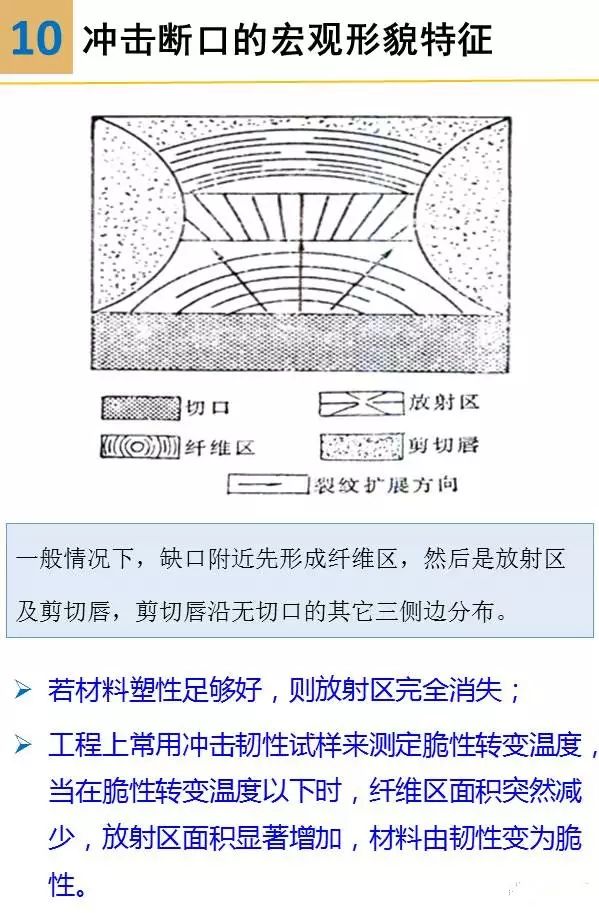

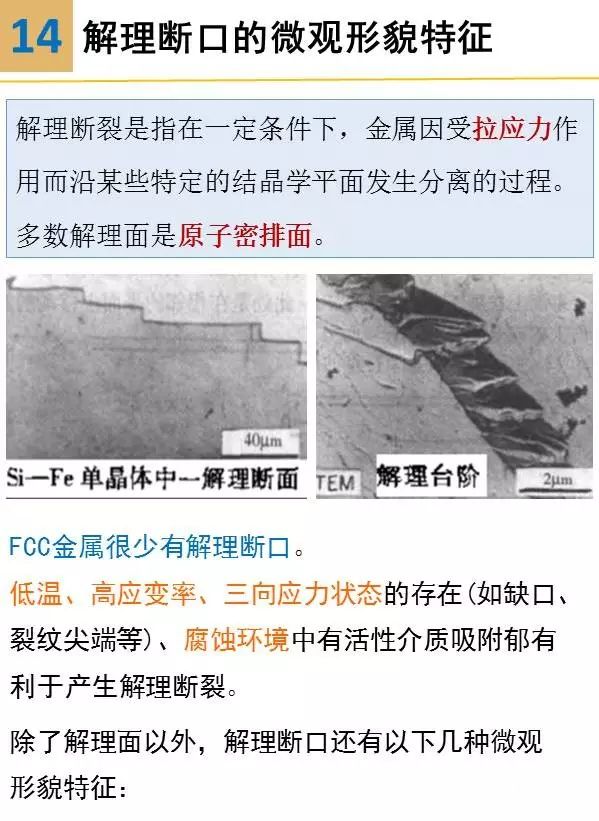

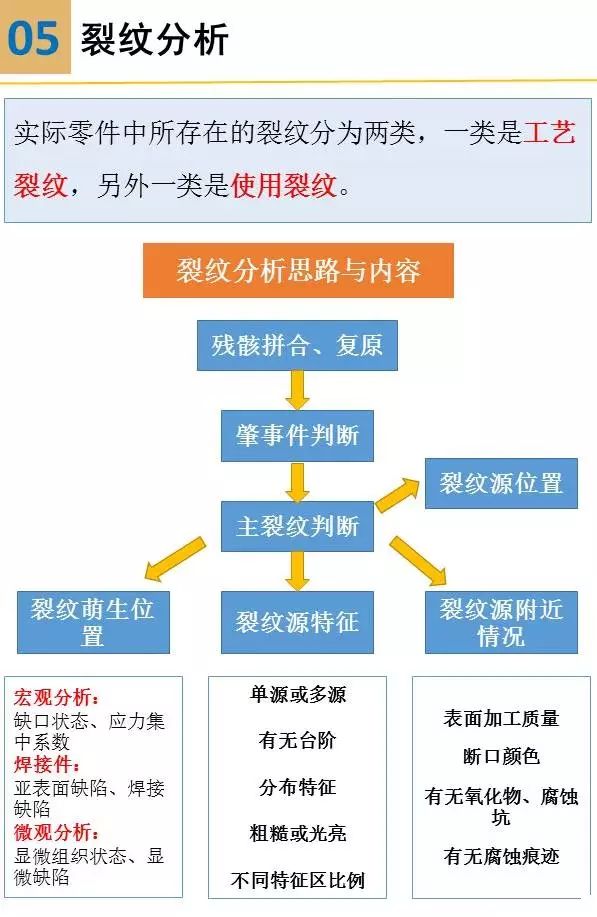

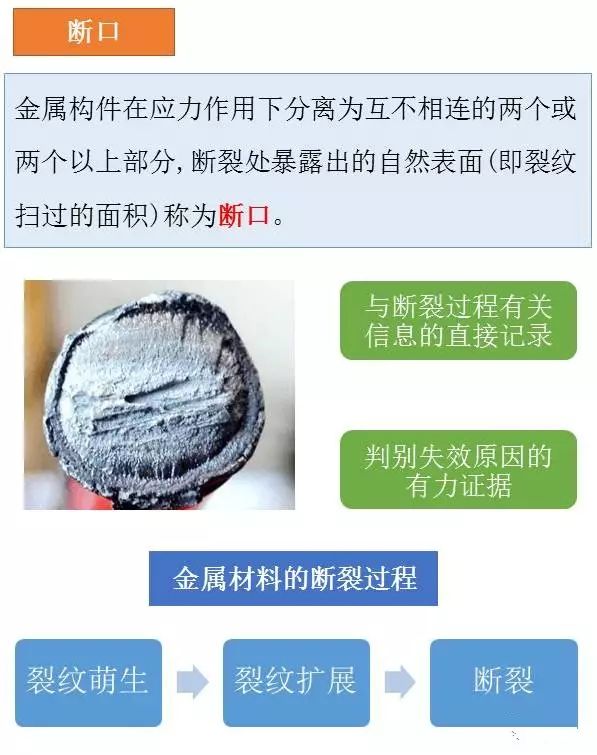

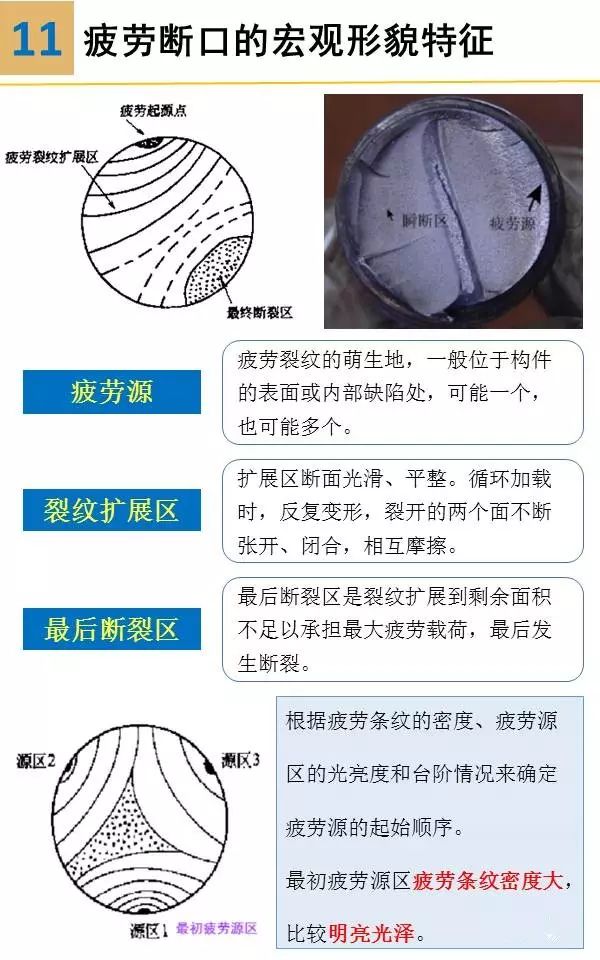

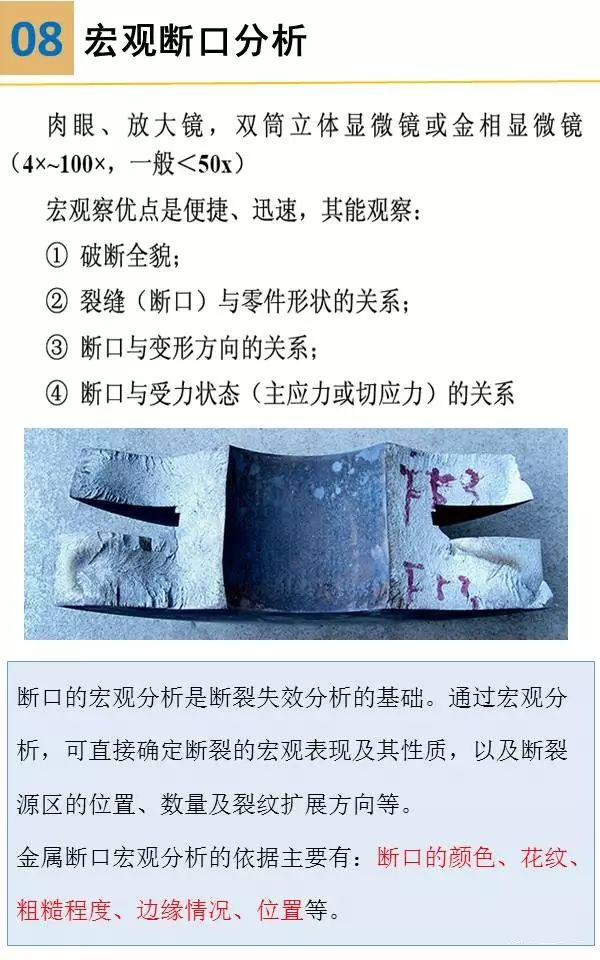

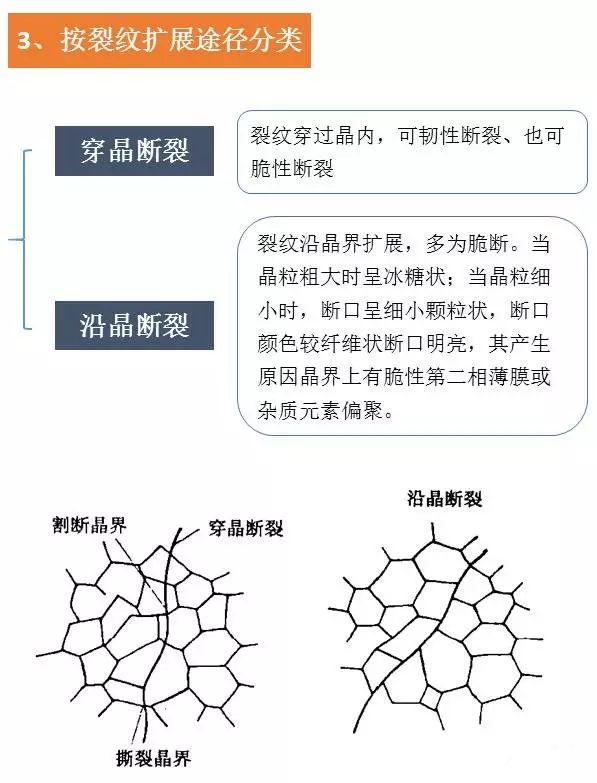

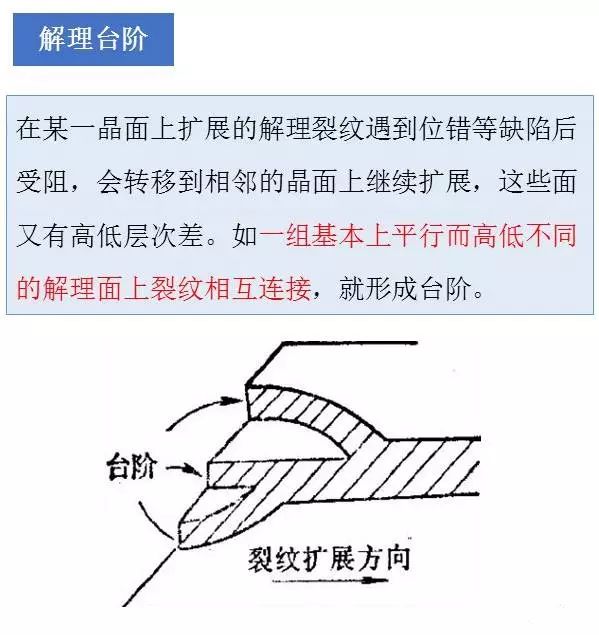

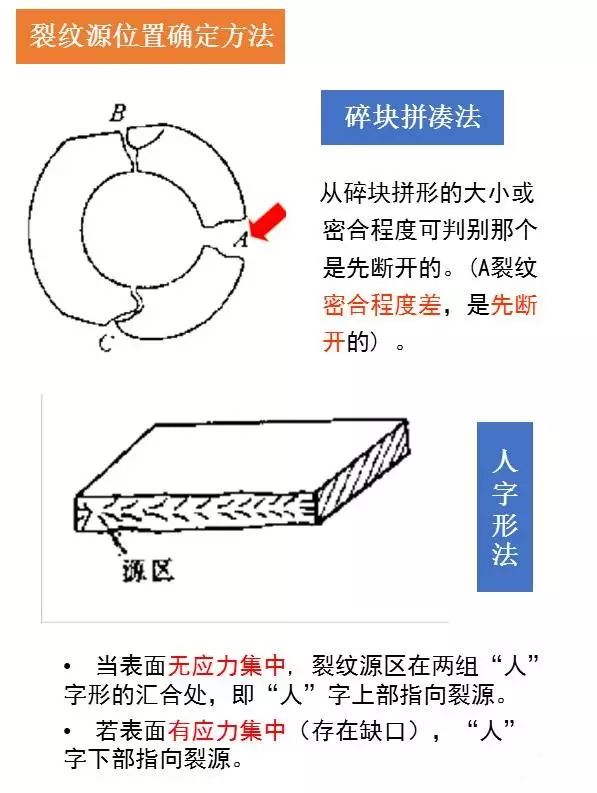

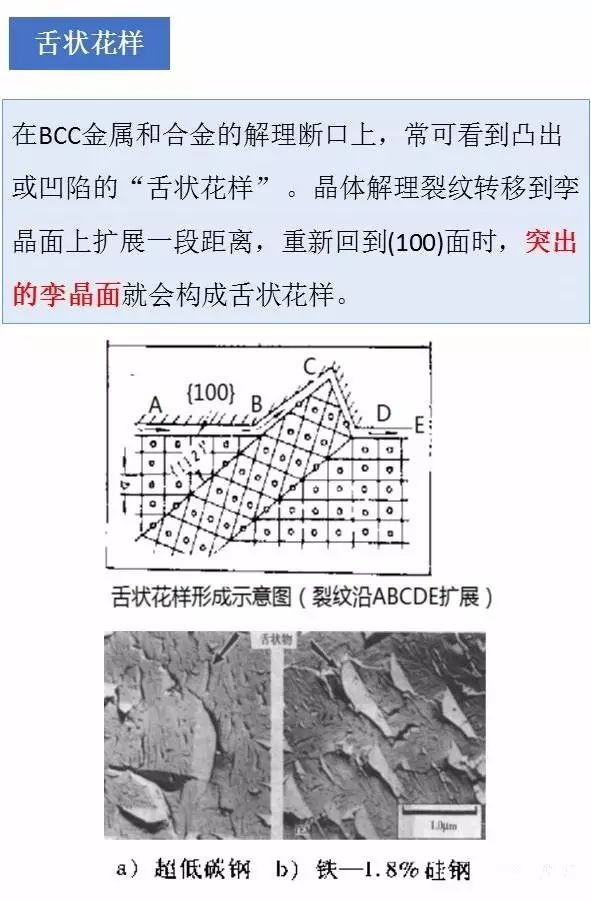

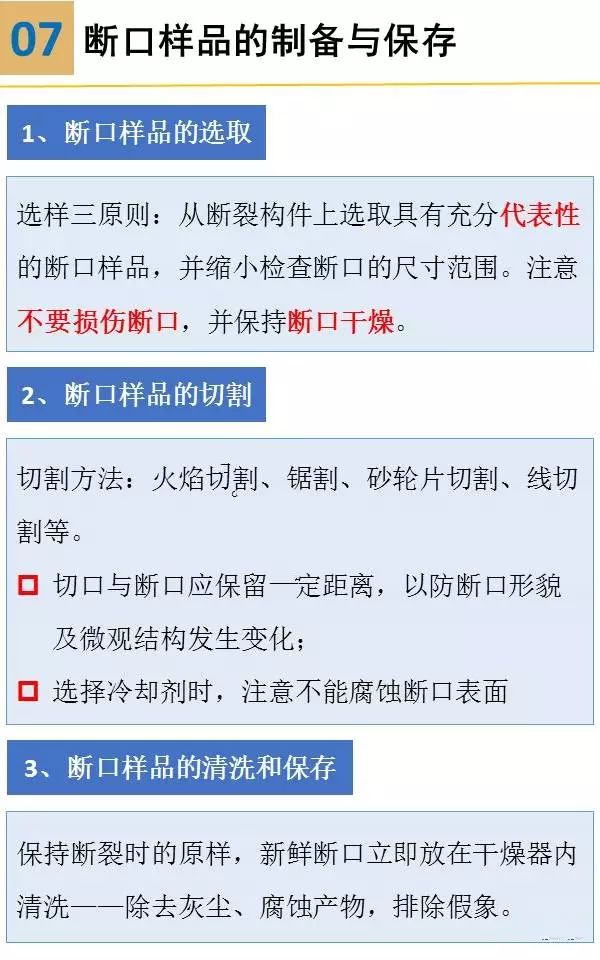

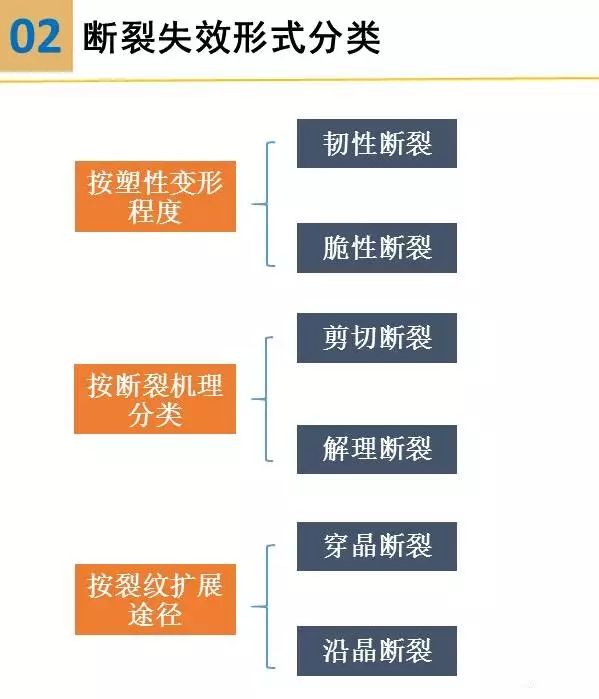

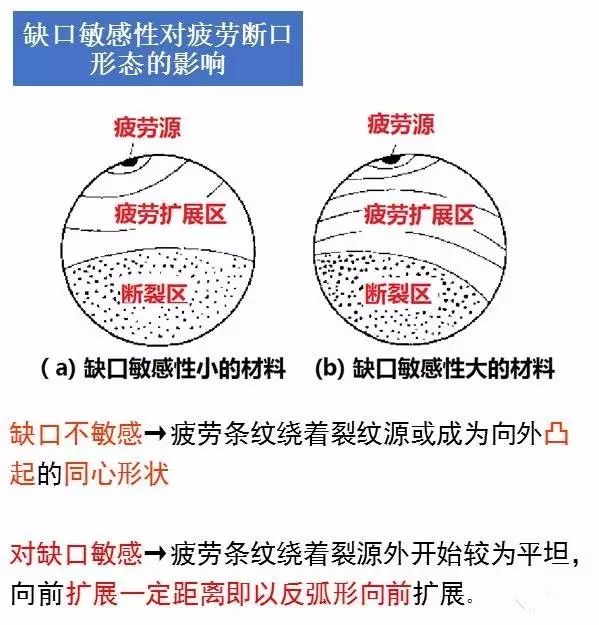

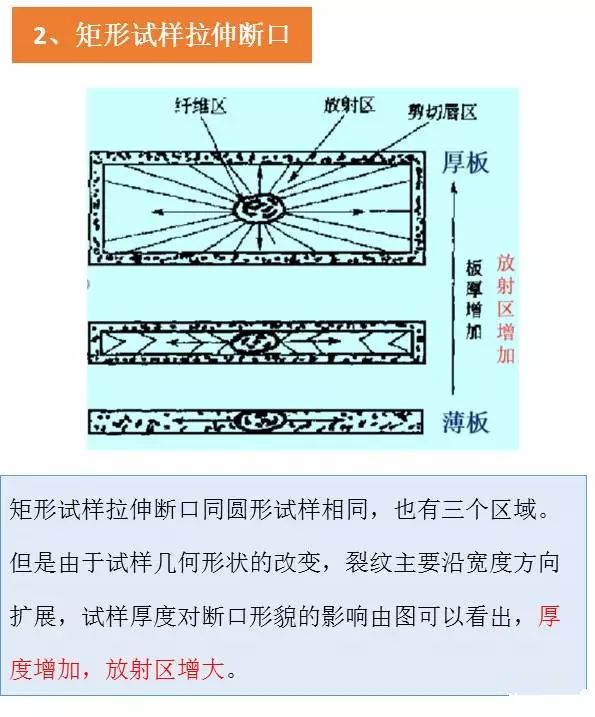

END
來源：材易通
材料裂紋與斷口分析，PPT圖文并茂
2020年11月03日 董Φ鋼管廠1333???3??? 鋼鐵知識 百度未收錄 № 23284
鋼鐵性能 開裂 裂紋 斷裂 力學性能 顯微組織 熱處理裂紋 裂紋開裂原因 裂紋開裂性質 金相檢查 斷裂分析 脆性斷裂
相關文章
關于“鋼鐵知識”版塊更新的說明2021年08月21日
一組圖看懂扭轉試驗 PPT2021年08月09日
高強度緊固件熱處理時間，如何定義？2021年08月08日
一文帶你分析疲勞斷裂2021年08月08日
常用加工銅合金的牌號與用途2021年08月08日
真空感應熔煉(VIM)冶金法2021年08月08日
鋼的力學性能及熱處理工藝經驗公式 2021年08月08日
寶鋼股份2021版冷軋企標全新發(fā)布 2021年08月08日
鍛造件、鑄鋼件、曲軸等探傷方法及選擇要點 2021年08月06日
齒輪滲碳加工常見缺陷的原因分析及預防措施2021年08月06日
- 搜索本站鋼鐵技術
-
★↓在此搜索查找鋼鐵材料知識↓★↘
- 鋼鐵行業(yè)熱點文章推薦
