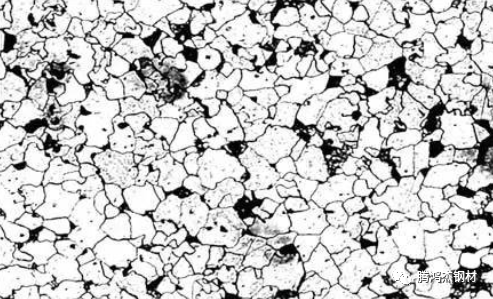

晶粒度表示晶粒大小的尺度。金屬的晶粒大小對金屬的許多性能有很大影響。晶粒度的影響,實(shí)質(zhì)是晶界面積大小的影響。晶粒越細(xì)小則晶界面積越大,對性能的影響也越大。對于金屬的常溫力學(xué)性能來說,一般是晶粒越細(xì)小,則強(qiáng)度和硬度越高,同時(shí)塑性和韌性也越好。
一般情況下測定平均晶粒度有三種基本方法:比較法、面積法、截點(diǎn)法。具體如下
1、比較法:比較法不需計(jì)算晶粒、截矩。與標(biāo)準(zhǔn)系列評級圖進(jìn)行比較,用比較法評估晶粒度時(shí)一般存在一定的偏差(±0.5級)。評估值的重現(xiàn)性與再現(xiàn)性通常為±1級。
2、面積法:面積法是計(jì)算已知面積內(nèi)晶粒個(gè)數(shù),利用單位面積晶粒數(shù)來確定晶粒度級別數(shù)。該方法的精確度中所計(jì)算晶粒度的函數(shù),通過合理計(jì)數(shù)可實(shí)現(xiàn)±0.25級的精確度。面積法的測定結(jié)果是無偏差的,重現(xiàn)性小于±0. 5級。面積法的晶粒度關(guān)鍵在于晶粒界面明顯劃分晶粒的計(jì)數(shù)

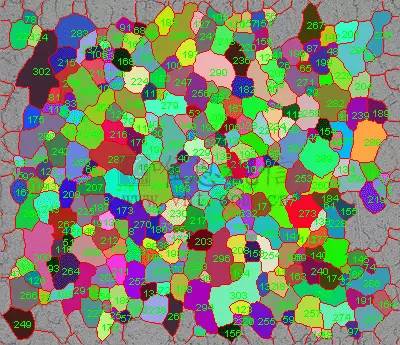

圖:面積法
3、截點(diǎn)法:截點(diǎn)數(shù)是計(jì)算已知長度的試驗(yàn)線段(或網(wǎng)格)與晶粒界面相交截部分的截點(diǎn)數(shù),利用單位長度截點(diǎn)數(shù) 來確定晶粒度級別數(shù)。截點(diǎn)法的精確度是計(jì)算的截點(diǎn)數(shù)或截距的函數(shù),通過有效的統(tǒng)計(jì)結(jié)果可達(dá)到 ±0.25級的精確度。截點(diǎn)法的測量結(jié)果是無偏差的,重現(xiàn)性和再現(xiàn)性小于±0.5級。對同一精度水平,截點(diǎn)法由于不需要精確標(biāo)計(jì)截點(diǎn)或截距數(shù),因而較面積法測量快。

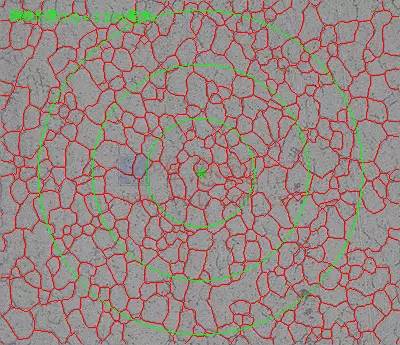

同心圓測量線(截點(diǎn)法)
以上只是大致的測定方法太過籠統(tǒng),如果真的拿到一個(gè)具體的微觀照片,我們該怎么做呢?下面我們來看一下具體操作與計(jì)算方法。
1、確定照片的放大率
先測量微觀照片的尺寸,長度或?qū)挾冗x擇其一,然后測量出試樣的實(shí)際長度或者寬度
放大率=圖片距離/實(shí)際距離
2、找出晶粒度級別數(shù)
計(jì)算出放大率之后就可以確定晶粒度級別數(shù)。首先要計(jì)算出試樣中的晶粒數(shù)。
晶粒數(shù)=完整的晶粒數(shù)+0.5倍的部分晶粒。完整晶粒的晶界都是可觀察到的。
其次計(jì)算出實(shí)際面積,實(shí)際面積=圖片長/放大率 x 寬/放大率
根據(jù)ASTM標(biāo)準(zhǔn)中的計(jì)算公式:N=2(n-1)其中N是指放大100倍下每平方英寸的晶粒數(shù),n是指晶粒級別數(shù)。進(jìn)行單位換算之后可得到N的值。最后可計(jì)算出晶粒級別數(shù)n。
3、計(jì)算出平均晶粒直徑
平均晶粒直徑=試樣的實(shí)際長度/截取部分的晶粒數(shù)
實(shí)際長度=截線長度/放大率

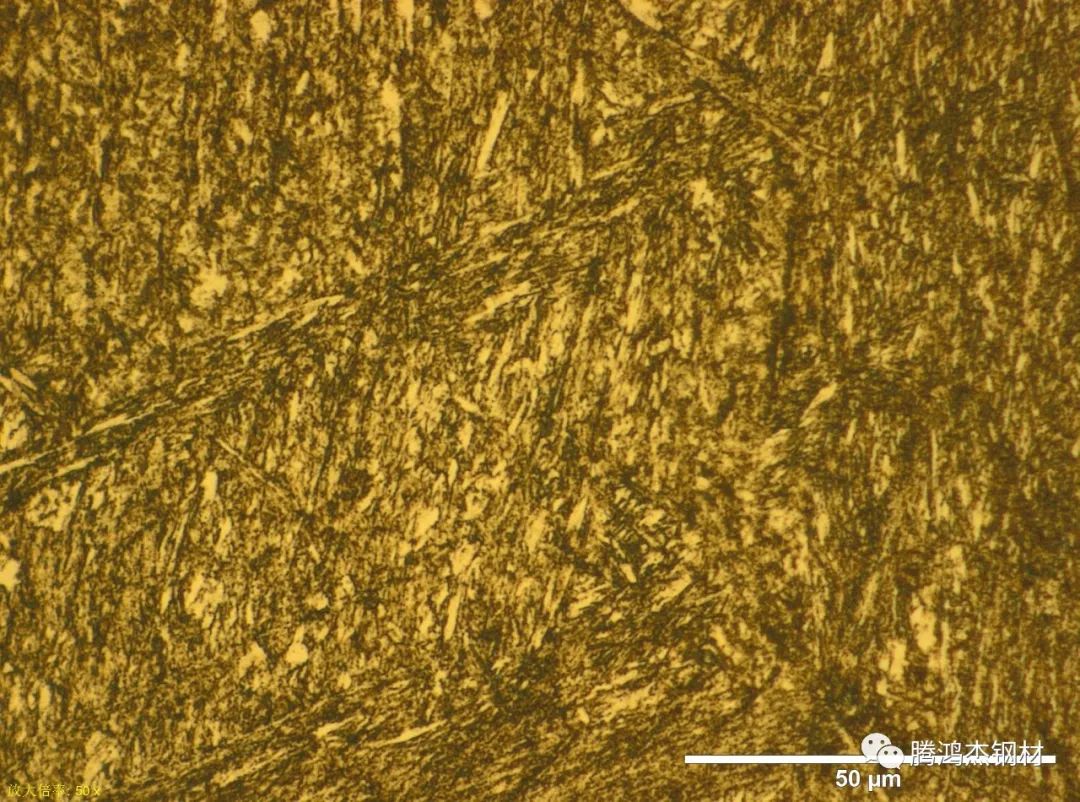

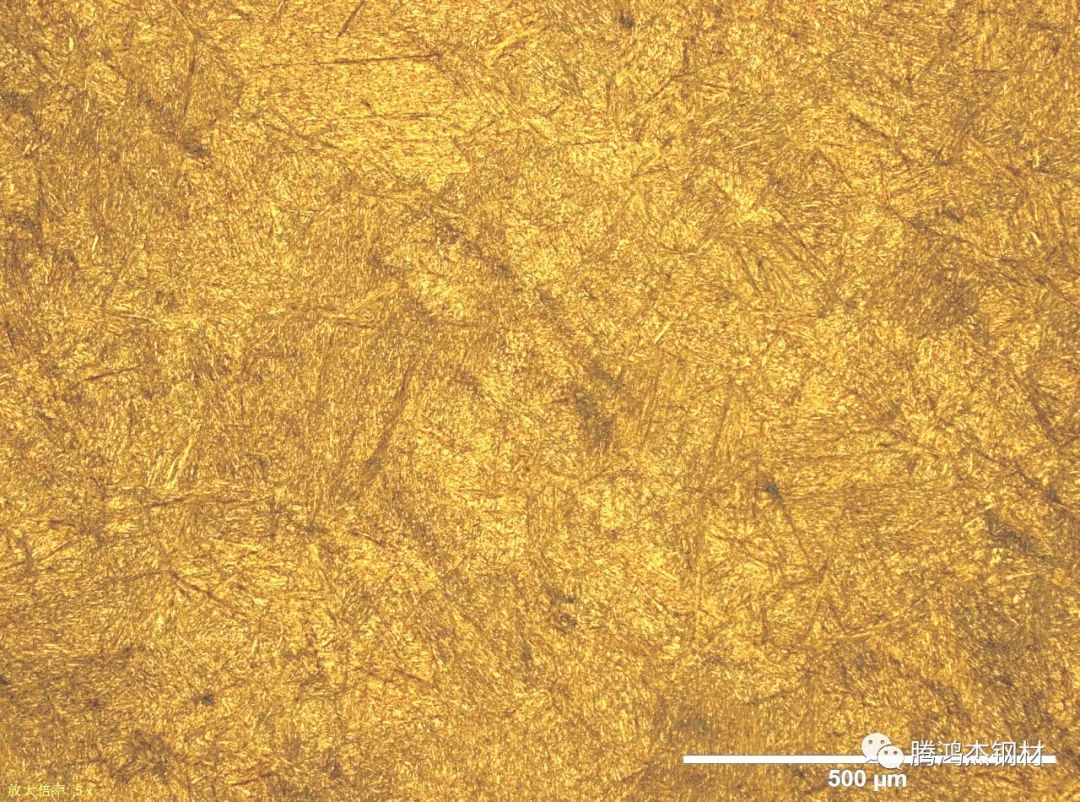

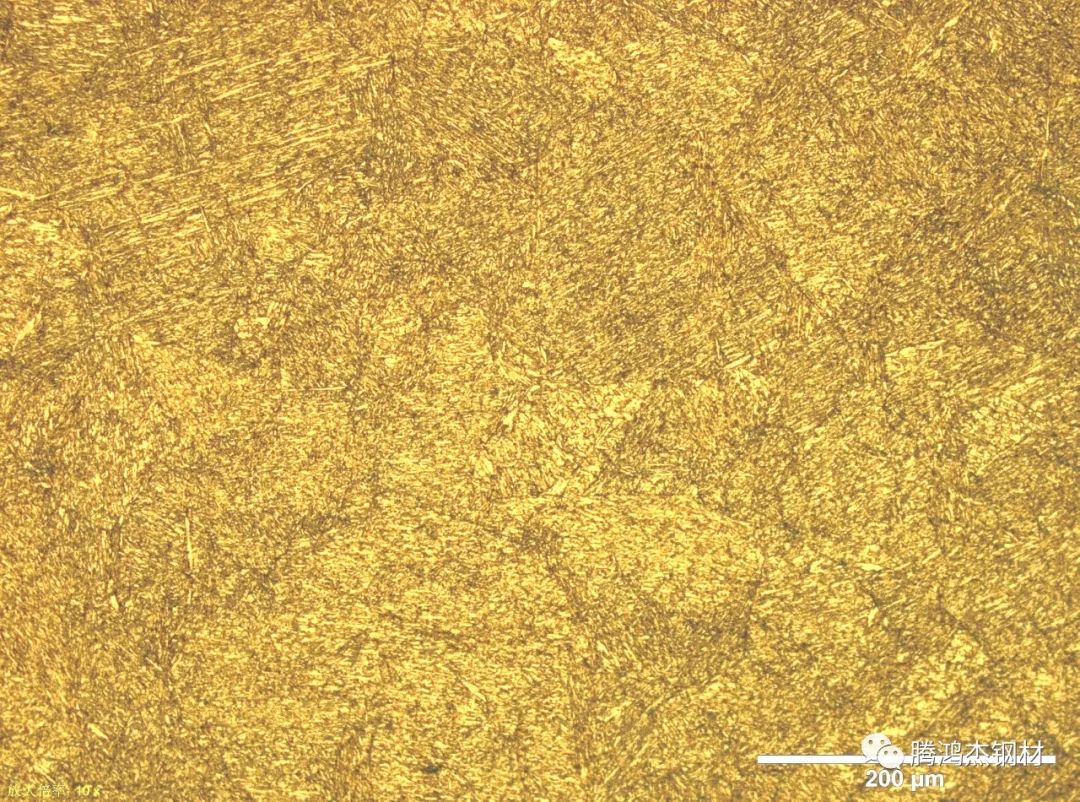

瑞典SSAB鋼鐵集團(tuán)研發(fā)的預(yù)硬工具鋼TOOLOX拓達(dá)鋼,擁有世界上領(lǐng)先的熱處理技術(shù),出廠時(shí)已經(jīng)預(yù)硬到45-48HRC、29-33HRC,晶粒細(xì)小均勻,出廠前100%進(jìn)行各項(xiàng)性能測試檢驗(yàn),瑞典皇家工學(xué)院堪稱“硬度與韌性的完美結(jié)合”,把鋼材性能發(fā)揮到極致,為客戶減少熱處理時(shí)間和風(fēng)險(xiǎn)。
來源:騰鴻杰鋼材
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.hnfgb.com/Steel-Knowledge/1612595608.html
|
