少妇人妻av,老人玩小处雌女hd另类,费免在线看视频黄,韩国精品一区二区

一、零件及技術(shù)要求

零件名稱：閥芯

材    料：20CrMo

技術(shù)要求：氮化

滲層0.5-0.6mm

表面硬度≧HV600

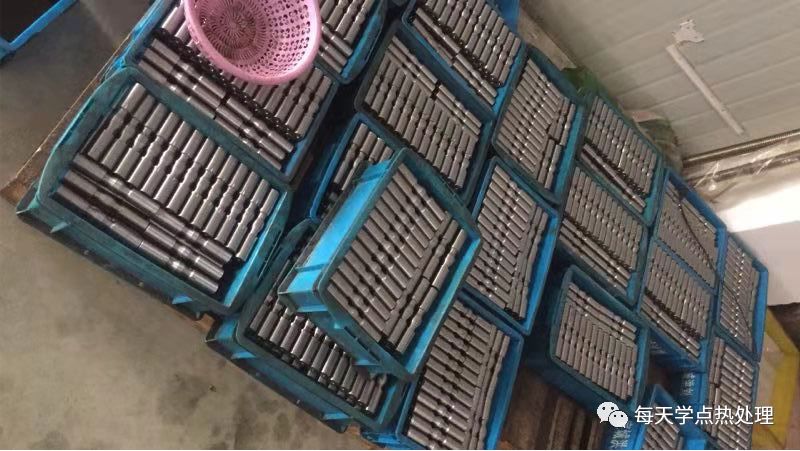

二、生產(chǎn)設(shè)備

75KW井式氮化爐（馬弗罐φ800×1200）

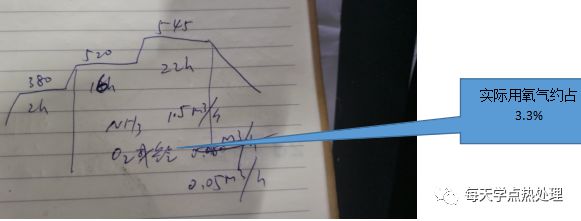

二、工藝一及檢驗(yàn)結(jié)果

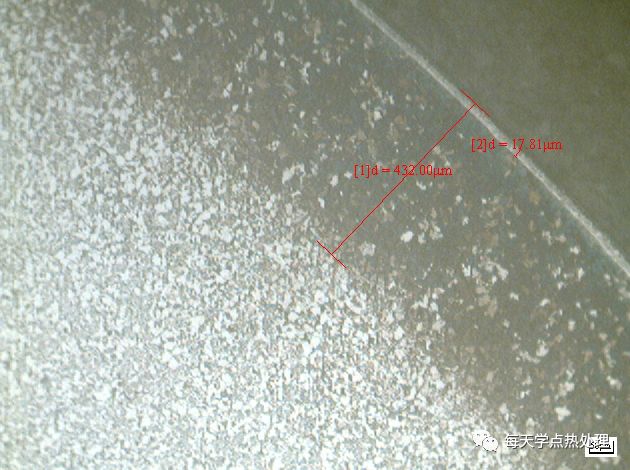

表面硬度HV_0.2550

滲層：0.43mm

      白亮層0.18，有疏松

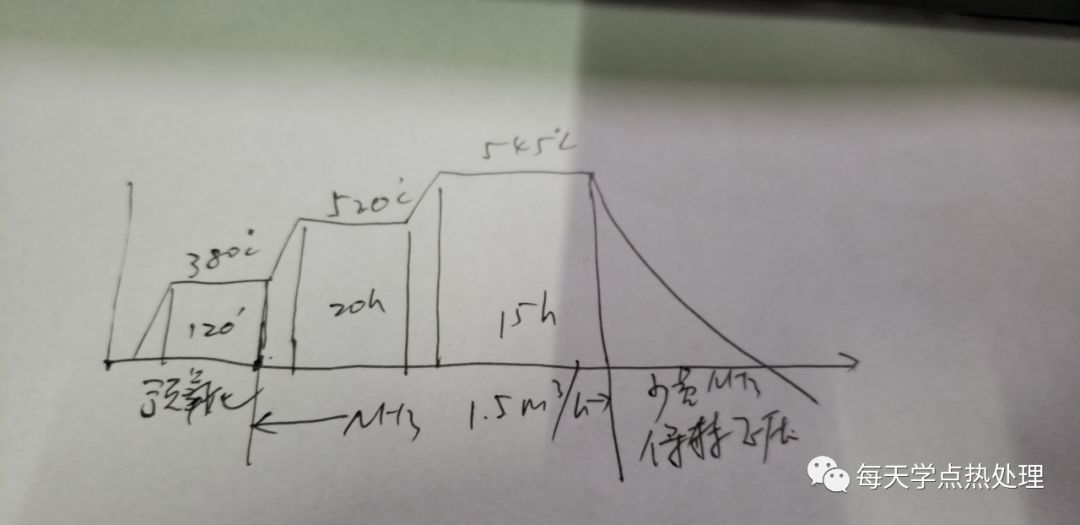

工藝二及檢驗(yàn)結(jié)果

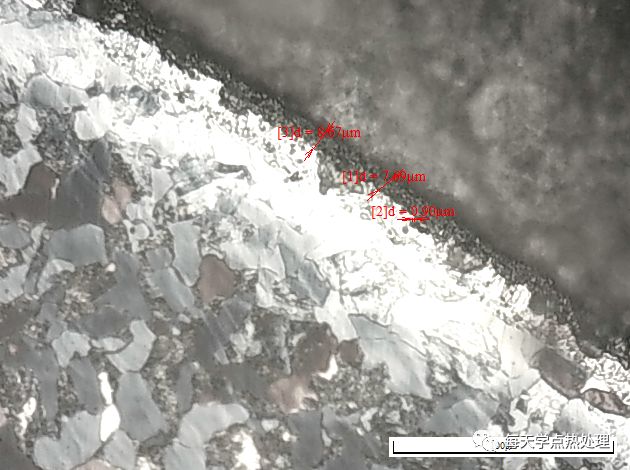

表面硬度HV360

滲層0.59mm

表面氧化層0.008

距表面0.05mm  硬度HV590

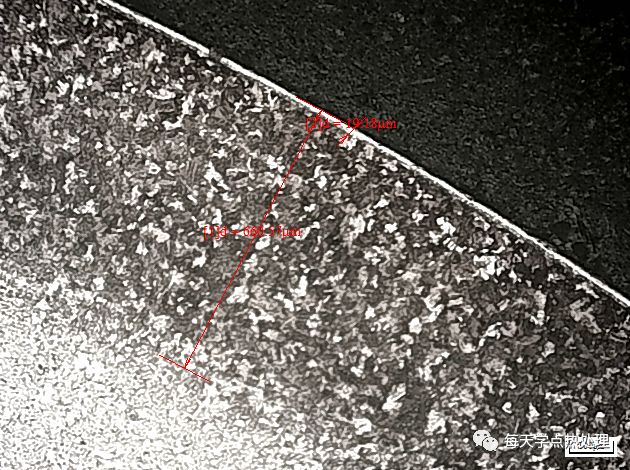

補(bǔ)充氮化工藝（還原氧化層）：560℃

表面硬度HV630

滲層0.66mm

表面氧化層0.008

距表面0.05mm  硬度HV560

一、總結(jié)

1）氮化加氧，對(duì)氮化有促進(jìn)作用，滲速約加快30%

2）氧氣通入量約為氨氣的0.5~1%；空氣量約為氨氣的5%

3）工藝要反復(fù)斟酌，必須要嚴(yán)謹(jǐn)，稍有差錯(cuò)，結(jié)果大相徑庭。

	? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber.  轉(zhuǎn)載請(qǐng)保留鏈接: http://www.hnfgb.com/Steel-Knowledge/DanHua.html
