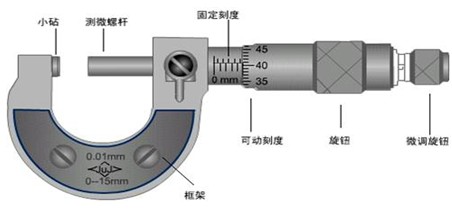

螺旋測微器的精密螺紋的螺距是0.5mm，可動刻度有50個等分刻度，可動刻度旋轉一周，測微螺桿可前進或后退0.5mm，因此旋轉每個小分度，相當于測微螺桿前進或后退這0.5/50=0.01mm?？梢姡蓜?dòng)刻度每一小分度表示0.01mm，所以以螺旋測微器可準確到0.01mm。由于還能再估讀一位，可讀到毫米的千分位，故又名千分尺。
螺旋測微器的使用方法我們經常幫客戶用螺旋測微器連接我們的數據采集儀進行高效率的測量時，我們經常指導客戶在做螺旋測微器時需要做到以下幾點：1）使用前應先檢查零點：

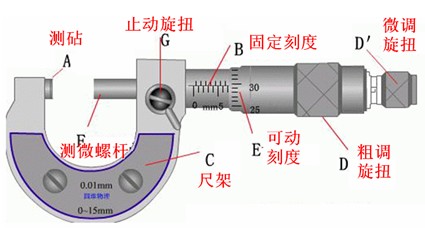

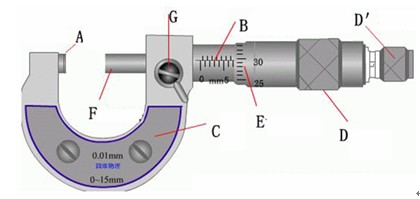

緩緩轉動微調旋鈕D′，使測桿（F）和測砧（A）接觸，到棘輪發出聲音為止，此時可動尺（活動套筒）上的零刻線應當和固定套筒上的基準線（長橫線）對正，否則有零誤差。



2）左手持尺架（C），右手轉動粗調旋鈕D使測桿F與測砧A間距稍大于被測物，放入被測物，轉動保護旋鈕D′到夾住被測物，直到棘輪發出聲音為止，撥動固定旋鈕G使測桿固定后讀數。

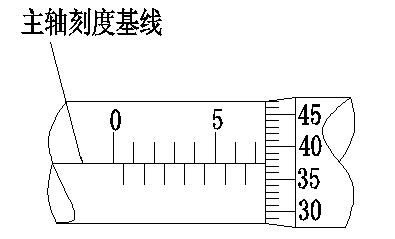

螺旋測微器的讀數方法：
1、先讀固定刻度
2、再讀半刻度，若半刻度線已露出，記作 0.5mm；若半刻度線未露出，記作 0.0mm；
3、再讀可動刻度（注意估讀）。記作 n×0.01mm；
4、最終讀數結果為固定刻度+半刻度+可動刻度由于螺旋測微器的讀數結果精確到以mm為單位千分位，故螺旋測微器又叫千分尺。
螺旋測微器的注意事項:
1、測量時，注意要在測微螺桿快靠近被測物體時應停止使用旋鈕，而改用微調旋鈕，避免產生過大的壓力，既可使測量結果精確，又能保護螺旋測微器；
2、在讀數時，要注意固定刻度尺上表示半毫米的刻線是否已經露出；
3、讀數時，千分位有一位估讀數字，不能隨便扔掉，即使固定刻度的零點正好與可動刻度的某一刻度線對齊，千分位上也應讀取為“0”；
4、當小砧和測微螺桿并攏時，可動刻度的零點與固定刻度的零點不相重合，將出現零誤差，應加以修正，即在最后測長度的讀數上去掉零誤差的數值。
螺旋測微器的正確使用和保養：
1、檢查零位線是否準確；
2、測量時需把工件被測量面擦干凈；
3、工件較大時應放在V型鐵或平板上測量；
4、測量前將測量桿和砧座擦干凈；
5、擰活動套筒時需用棘輪裝置；
6、不要擰松后蓋，以免造成零位線改變；
7、不要在固定套筒和活動套筒間加入普通機油；
8、用后擦凈上油，放入專用盒內，置于干燥處。

螺旋測微器的讀數方法

螺旋測微器的讀數方法:

2、再讀半刻度，若半刻度線已露出，記作 0.5mm；若半刻度線未露出，記作 0.0mm；

3、再讀可動刻度（注意估讀）。記作 n×0.01mm；

4、最終讀數結果為固定刻度+半刻度+可動刻度+估讀

由于螺旋測微器的讀數結果精確到以mm為單位千分位，故螺旋測微器又叫千分尺。

螺旋測微器的讀數注意事項

①測量時，注意要在測微螺桿快靠近被測物體時應停止使用旋鈕，而改用微調旋鈕，避免產生過大的壓力，既可使測量結果精確，又能保護螺旋測微器。不同尺寸的螺旋測微器

②在讀數時，要注意固定刻度尺上表示半毫米的刻線是否已經露出。

③讀數時，千分位有一位估讀數字，不能隨便扔掉，即使固定刻度的零點正好與可動刻度的某一刻度線對齊，千分位上也應讀取為“0”。

④當小砧和測微螺桿并攏時，可動刻度的零點與固定刻度的零點不相重合，將出現零誤差，應加以修正，即在最后測長度的讀數上去掉零誤差的數值。

螺旋測微器讀數方法具體步驟

之前本人對千分尺不是很了解，想找一篇有關千分尺讀數方法的文章找了好久都沒有找到很具體的資料，后來還是直接找了三豐公司的產品說明書來具體地進行了解。今天就來跟大家分享一下我的經驗-千分尺讀數方法。

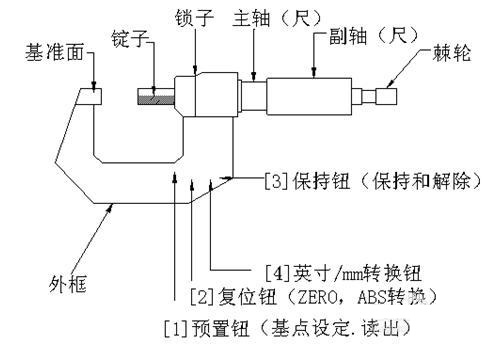

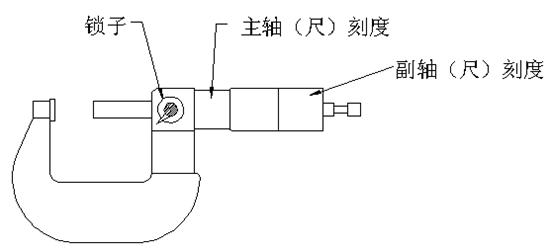

在進行千分尺的讀數之前，我們必須首選了解千分尺的各部分結構的名稱，這樣等一下我說的時候大家會更容易了解。千分尺的結構包括：基準面、錠子、鎖子、主軸、副軸、棘輪、外框、保持鈕、英寸/mm轉換鈕、復位鈕、主軸刻度、副軸刻度以及預置鈕。大家還是不明白的話可以看下圖：
