不銹鋼管件生產(chǎn)企業(yè)，要考慮到管件生產(chǎn)成本，但更要考慮到防止腐蝕和提高產(chǎn)品質(zhì)量的因素，因此，不銹鋼管件生產(chǎn)過(guò)程采取固溶工藝，增強(qiáng)管件安全性是十分必要的，熱處理工藝對(duì)管件品質(zhì)和安全起著至關(guān)重要的作用。據(jù)了解有少數(shù)企業(yè)在管件生產(chǎn)中為節(jié)約成本，沒(méi)有采取固溶處理，僅用拋光噴砂等方法處理，掩蓋了管件的缺陷和不足，這將給管件使用帶來(lái)永久的隱患。
奧氏體不銹鋼通過(guò)熱處理來(lái)軟化，將不銹鋼加熱到950～1150℃左右，保溫一定時(shí)間，使碳化物和各種合金元素均勻地溶解于奧氏體中，稱之為固溶處理。
不銹鋼管件經(jīng)過(guò)成型、焊接等工藝加工后，金屬分子結(jié)構(gòu)、磁性和物理性能發(fā)生了變化。通過(guò)氣氛保護(hù)固溶工藝能夠恢復(fù)在加工后受到影響的抗腐蝕能力，同時(shí)得到不銹鋼需要的硬度，保證不銹鋼最佳使用性能。經(jīng)過(guò)固溶處理后的不銹鋼管件，具有良好的改善作用：
1、消除不銹鋼管件在加工過(guò)程中的改性現(xiàn)象，使不銹鋼硬度還原到220HV以下，提高不銹鋼的塑性和韌性，使管件在安裝中更加方便和安全。
2、恢復(fù)不銹鋼管件生產(chǎn)過(guò)程的應(yīng)力和晶間變化，降低不銹鋼晶間腐蝕和應(yīng)力腐蝕，增強(qiáng)防蝕能力。
3、去除不銹鋼由于加工過(guò)程產(chǎn)生的磁性，穩(wěn)定奧氏體組織。
4、還原不銹鋼材料表面的自然光亮（自然光亮與拋光的亮不同）。
不銹鋼是一種特殊的鋼種，由于鎳、鉻等合金化元素的存在，其熱處理與普通鋼熱處理有不同的特點(diǎn)：

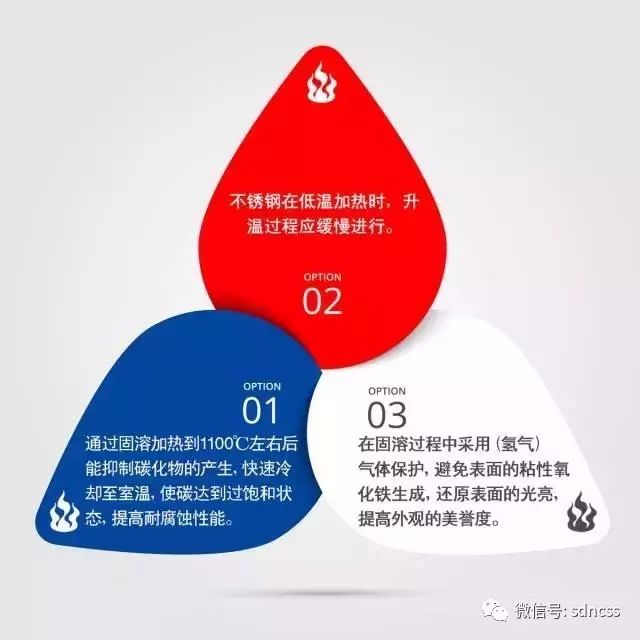

1、不銹鋼的導(dǎo)熱系數(shù)較低，在常溫時(shí)導(dǎo)熱系數(shù)僅為碳鋼的27%，并隨加熱溫度的提高，不銹鋼的導(dǎo)熱特性，差別逐漸減少。因此，不銹鋼在低溫加熱時(shí)，升溫過(guò)程應(yīng)緩慢進(jìn)行。
2、奧氏體不銹鋼通過(guò)固溶加熱到1100℃左右后，能抑制碳化物的產(chǎn)生，然后快速冷卻至室溫，使碳達(dá)到過(guò)飽和狀態(tài)，可大幅度提高不銹鋼耐腐蝕性能。
3、管件在固溶過(guò)程中采用（氫氣）氣體保護(hù)，避免不銹鋼表面的粘性氧化鐵生成，還原不銹鋼表面的光亮，提高外觀的美譽(yù)度。
不銹鋼管件固溶工藝的優(yōu)劣對(duì)不銹鋼的耐蝕性、外觀亮度有很大影響，而且對(duì)不銹鋼的加工性能，起著決定性的作用。因此，不銹鋼的熱處理工藝，在不銹鋼管件生產(chǎn)中處于十分重要的地位。

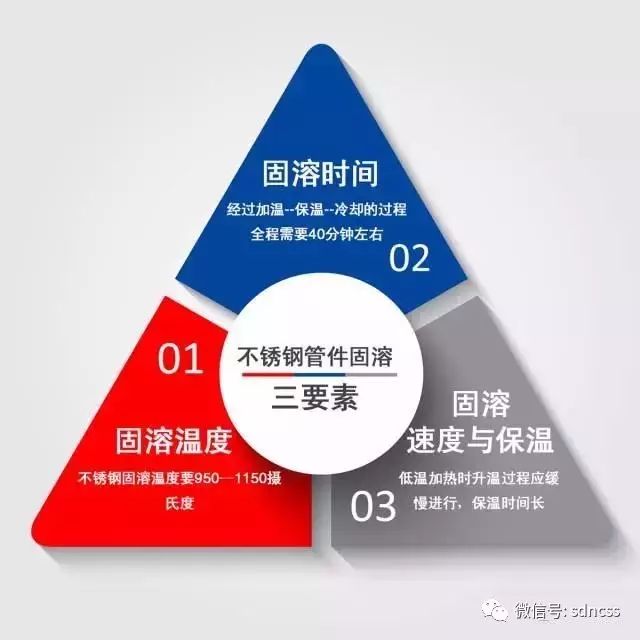

1、固溶溫度。根據(jù)不銹鋼化學(xué)成分的特點(diǎn)，不銹鋼固溶溫度要950—1150攝氏度，才能達(dá)到軟化效果，使不銹鋼硬度還原到220HV以內(nèi)，達(dá)到管道安裝卡壓質(zhì)量要求。如果溫度控制不合理，容易出現(xiàn)各種質(zhì)量缺陷。
2、固溶時(shí)間。奧氏體不銹鋼在加熱過(guò)程中，鋼中殘余鐵素體含量隨加熱時(shí)間的延長(zhǎng)而減少。因此，不銹鋼管件固溶處理應(yīng)控制在1050℃左右，使碳達(dá)到飽和狀態(tài)，提高耐蝕性。而后在空氣中快速冷卻，以達(dá)到固溶效果。
3、固溶速度與保溫。不銹鋼的導(dǎo)熱系數(shù)較低，在常溫時(shí)導(dǎo)熱系數(shù)僅為碳鋼的27%，因此，不銹鋼在低溫加熱時(shí)升溫過(guò)程應(yīng)緩慢進(jìn)行。如果加熱速度過(guò)快，容易產(chǎn)生變形，在固溶中應(yīng)控制不銹鋼升溫速度，并注意保溫時(shí)間。如316L鋼在1100℃左右，保溫時(shí)間長(zhǎng)，殘余鐵素體的含量會(huì)不斷減少。
我們?cè)诠倘苌a(chǎn)中，不銹鋼管件固溶要經(jīng)過(guò)加溫--保溫--時(shí)間冷卻的過(guò)程，全程需要40分鐘左右。
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.hnfgb.com/Steel-Knowledge/grgydbxggjdyx.html
|
