少妇人妻av,老人玩小处雌女hd另类,费免在线看视频黄,韩国精品一区二区

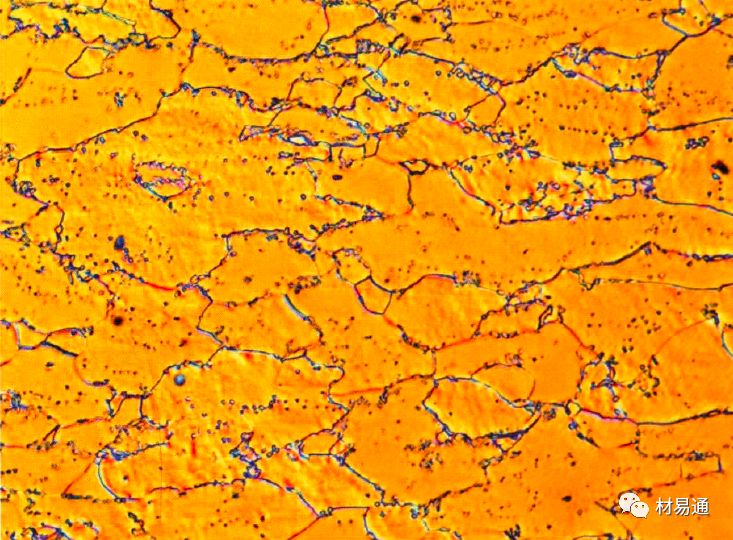

放大倍數(shù)

500X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

基體為鐵素體和球狀滲碳體。

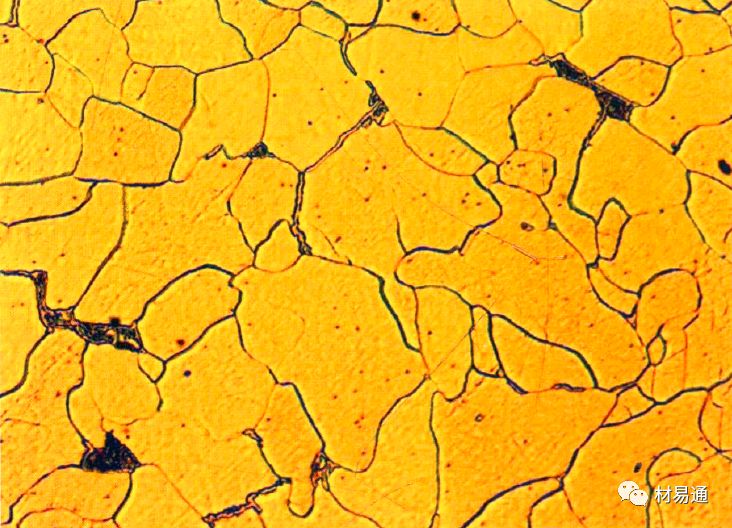

放大倍數(shù)

500X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

基體為鐵素體，在晶界處有三次滲碳體及少量片狀珠光體。

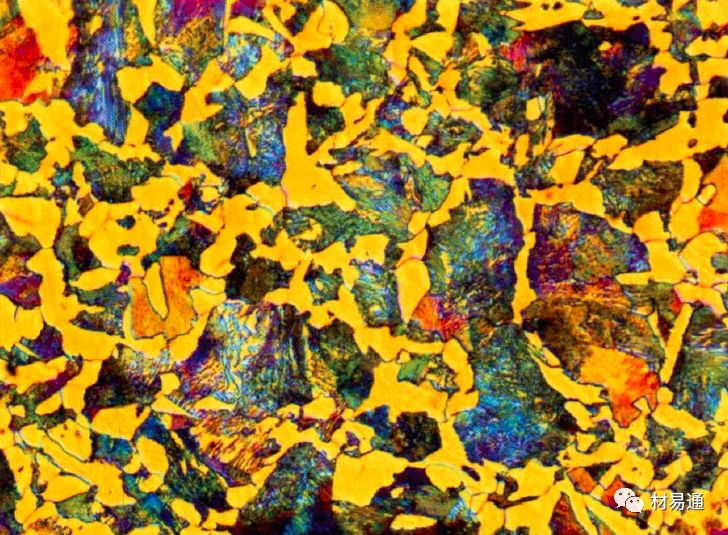

放大倍數(shù)

800X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

基體為鐵素體，在晶界處有三次滲碳體及少量片狀珠光體。

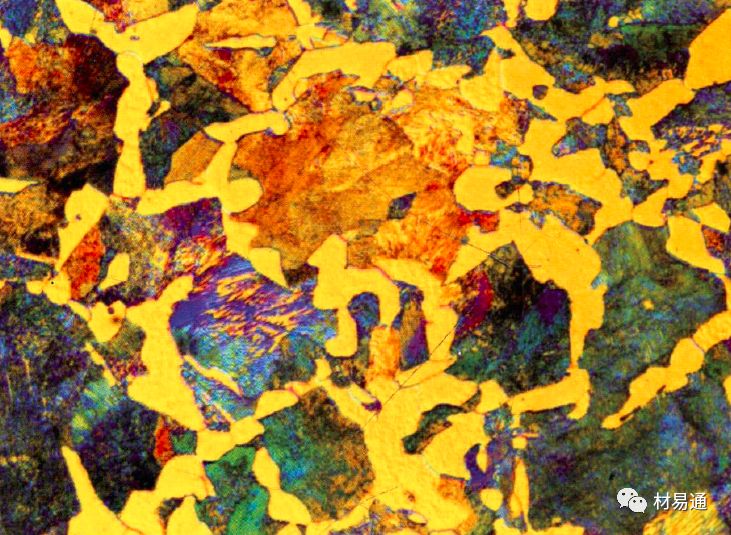

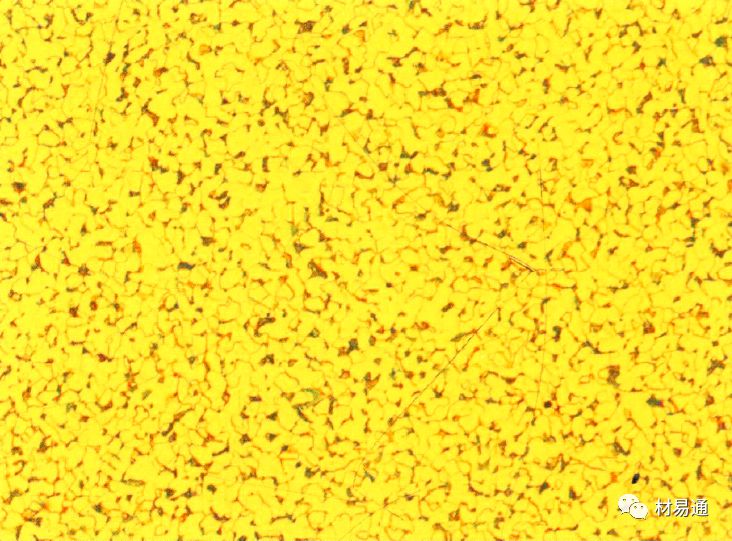

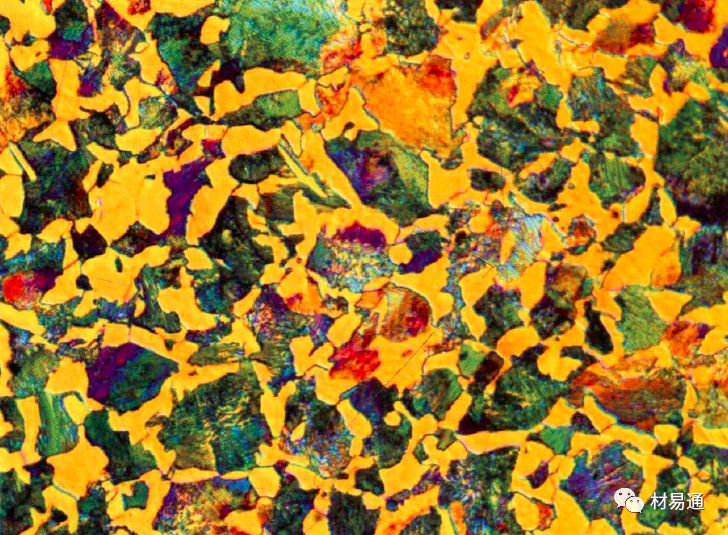

放大倍數(shù)

100X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

基體為鐵素體（黃色），+少量珠光體（黑色）。少量鐵素體呈輕微魏氏形態(tài)。

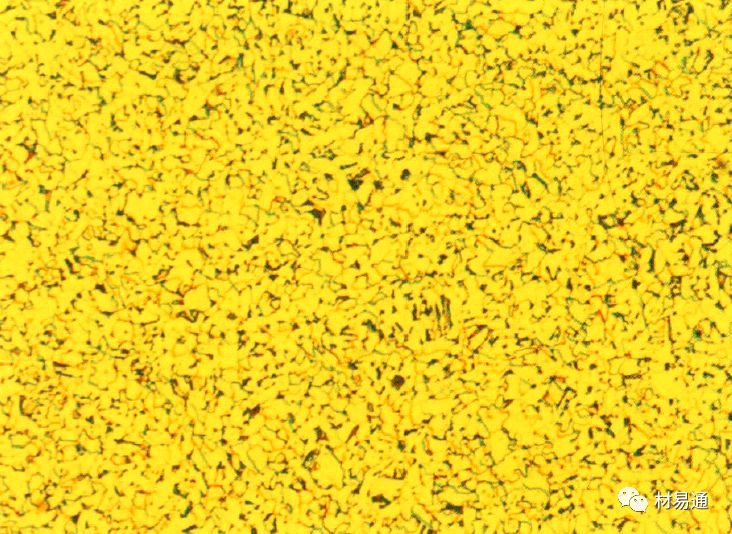

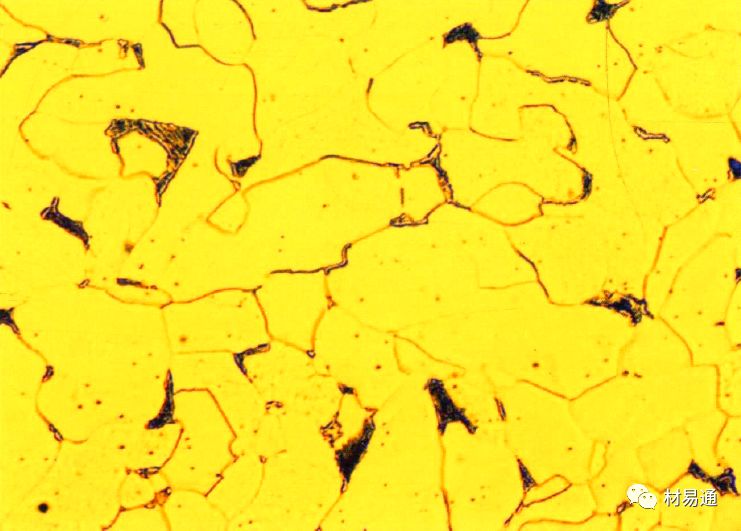

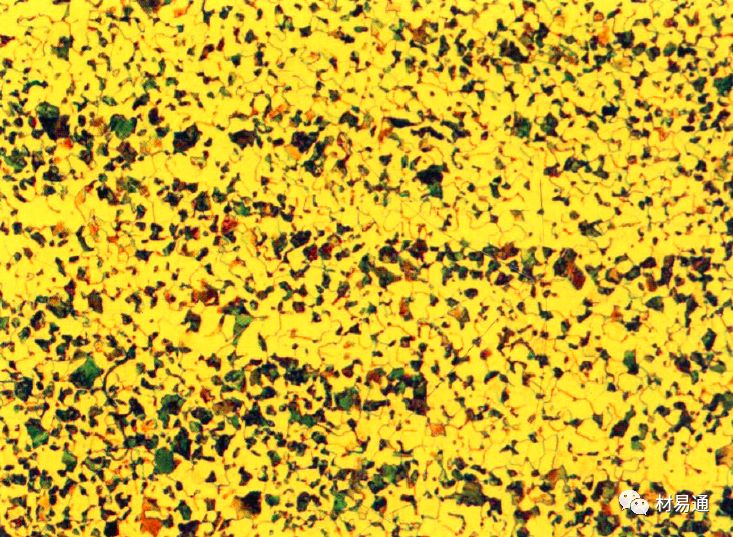

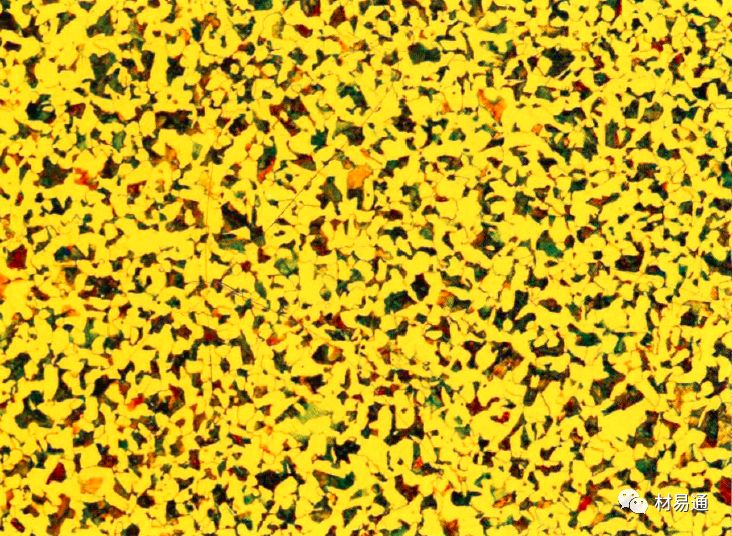

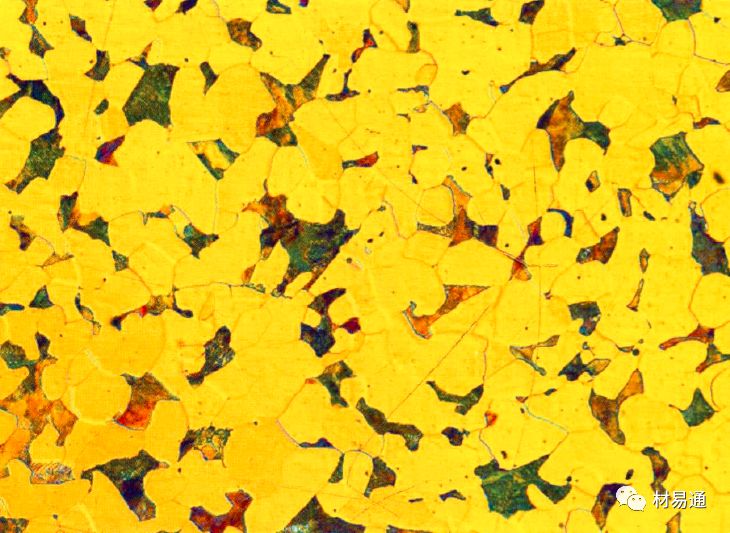

放大倍數(shù)

100X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

基體為等軸鐵素體（黃色），+少量珠光體。

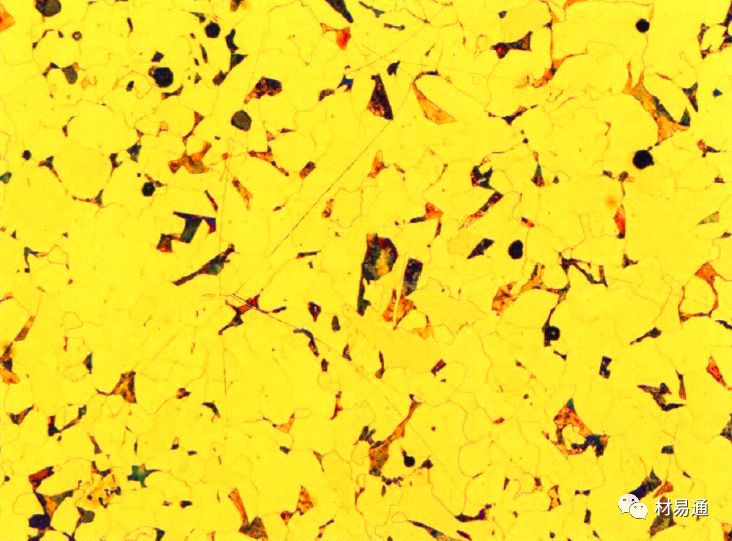

放大倍數(shù)

100X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體（黃色）+珠光體。

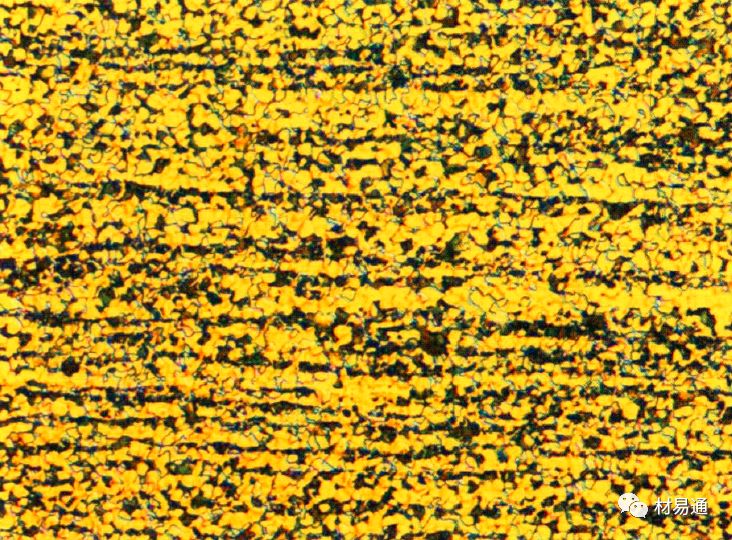

放大倍數(shù)

100X

處理工藝

熱軋

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體（黃色）+珠光體（其他色）。部分呈帶狀分布。

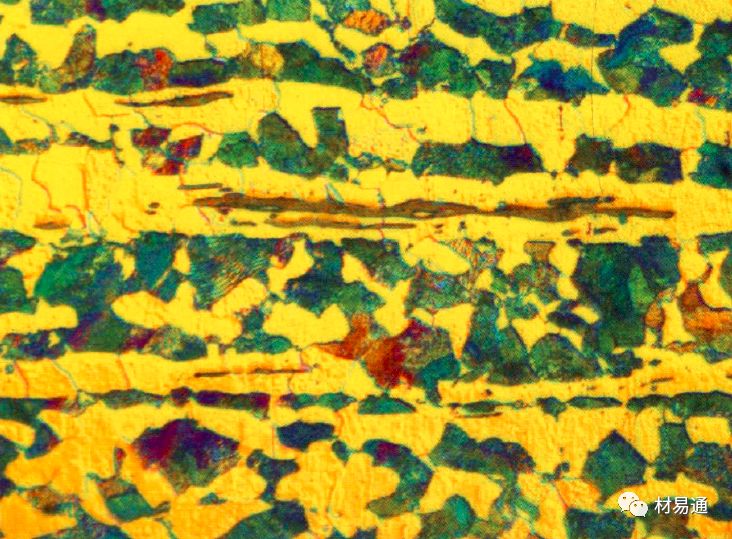

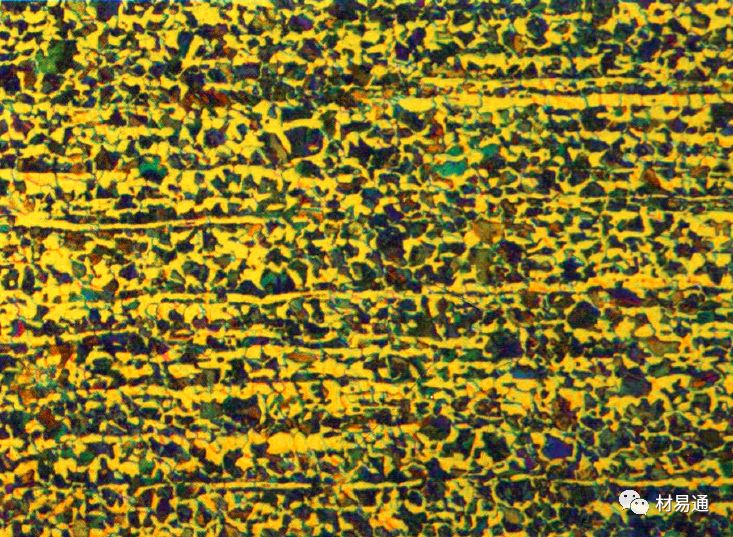

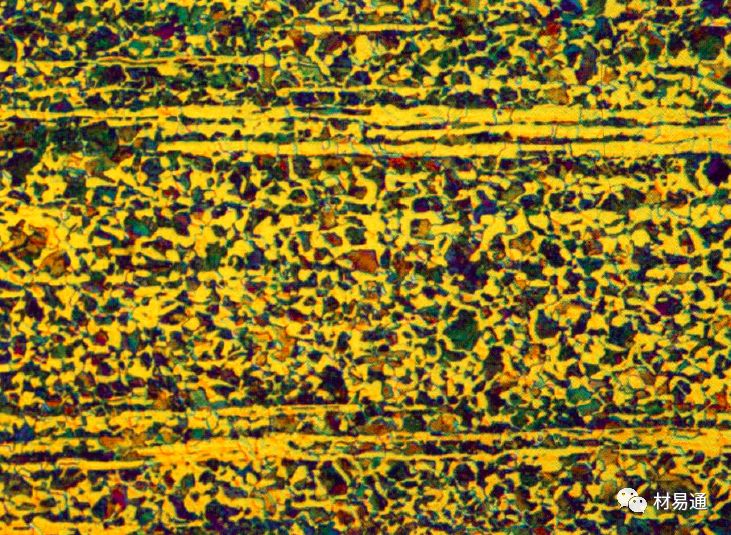

放大倍數(shù)

100X

處理工藝

熱軋

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

珠光體與鐵素體（黃色）沿軋延變形方向交替呈帶狀分布。珠光體的量較低。

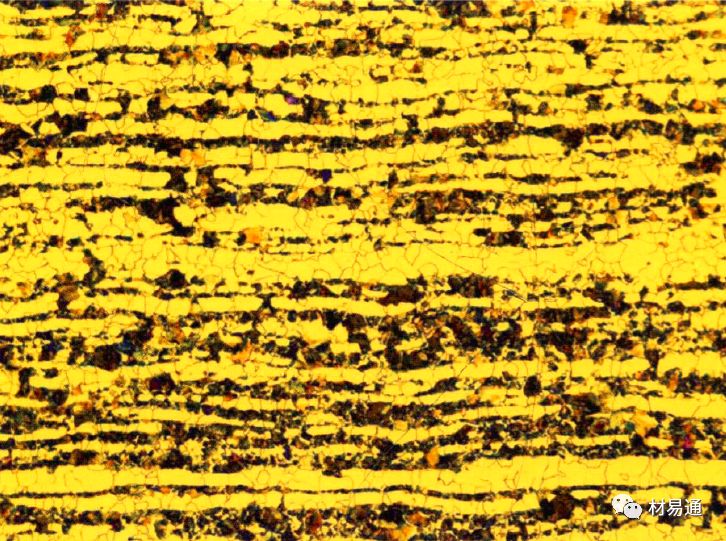

放大倍數(shù)

100X

處理工藝

軋制

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體（黃色）+珠光體。部分珠光體與鐵素體沿軋延變形方向交替呈帶狀分布。

放大倍數(shù)

100X

處理工藝

軋制

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體（黃色）+珠光體(其它色)。部分珠光體與鐵素體沿軋延變形方向交替呈帶狀分布。

放大倍數(shù)

100X

處理工藝

軋制

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體（黃色）+珠光體。珠光體與鐵素體沿軋延變形方向交替呈明顯帶狀分布。

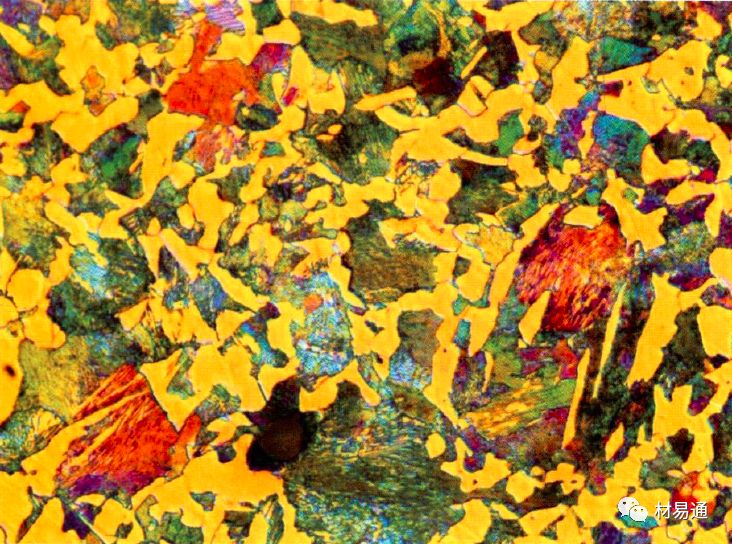

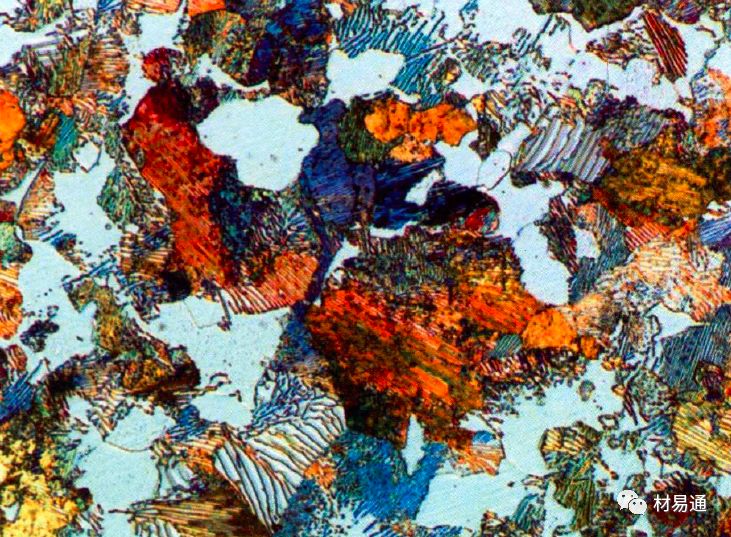

放大倍數(shù)

500X

處理工藝

軋制

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體（黃色）+珠光體（綠色）。珠光體與鐵素體沿軋延變形方向交替呈明顯帶狀分布。有較多條狀硫化物夾雜。

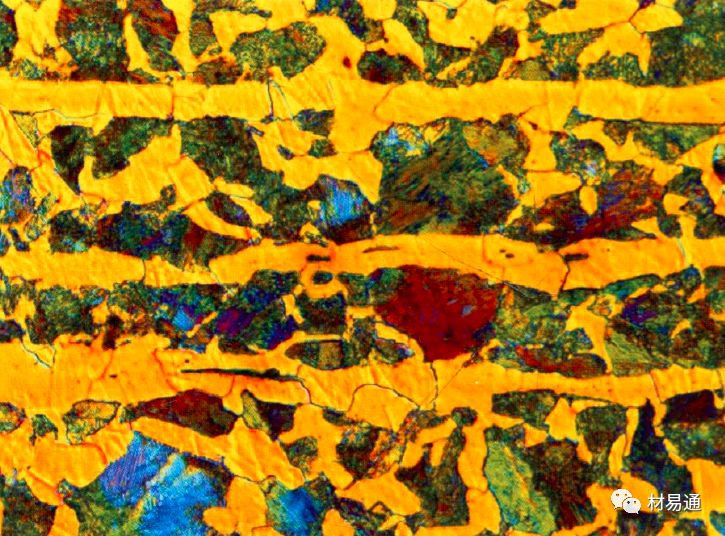

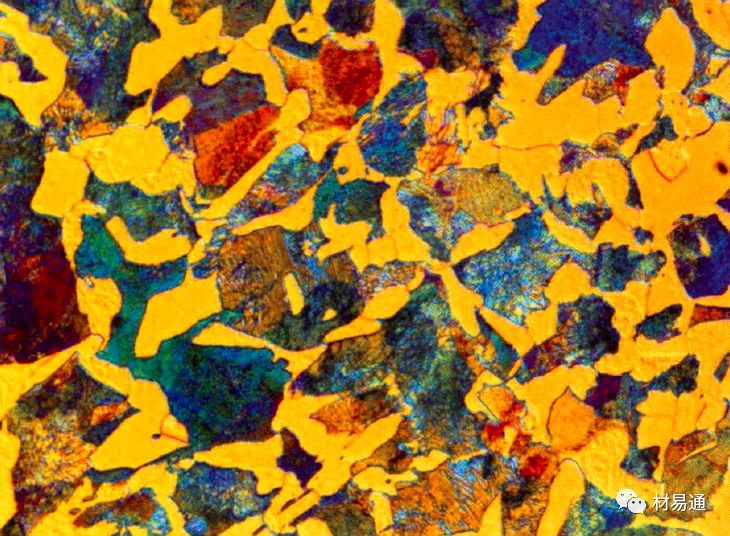

放大倍數(shù)

500X

處理工藝

軋制

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體（黃色）+珠光體（其它色）。珠光體與鐵素體沿軋延變形方向交替呈明顯帶狀分布。有較多條狀硫化物（深灰色）夾雜。

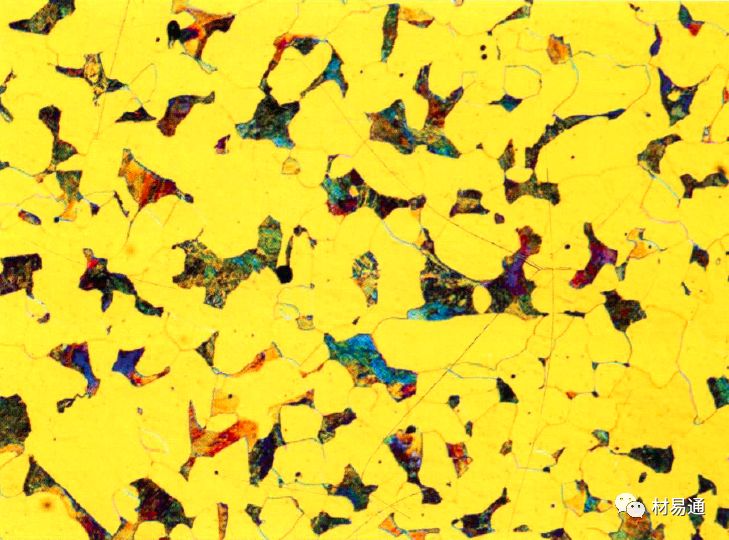

放大倍數(shù)

100X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

塊狀鐵素體（黃色）+片狀珠光體。

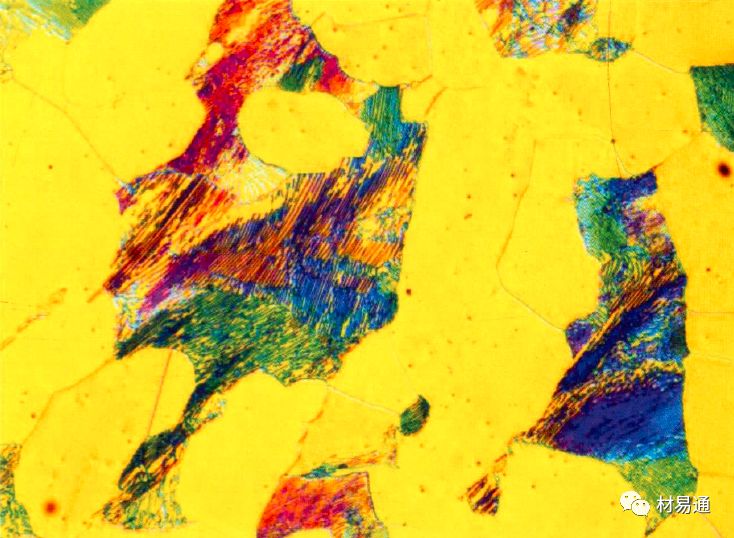

放大倍數(shù)

400X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體（黃色）+片狀珠光體。

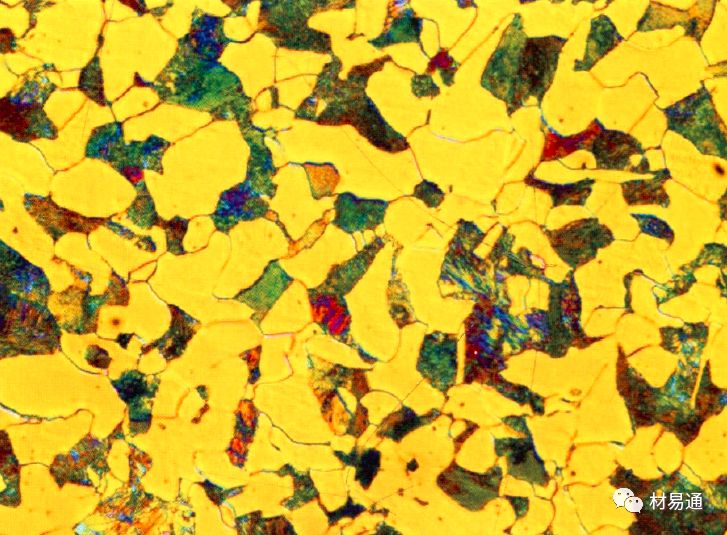

放大倍數(shù)

100X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體（黃色）+珠光體。

放大倍數(shù)

100X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體（黃色）+珠光體。

放大倍數(shù)

500X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體（黃色）+珠光體。

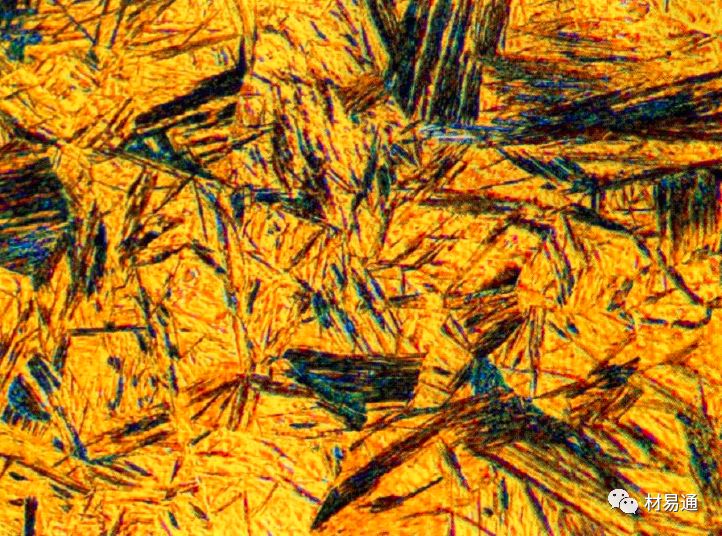

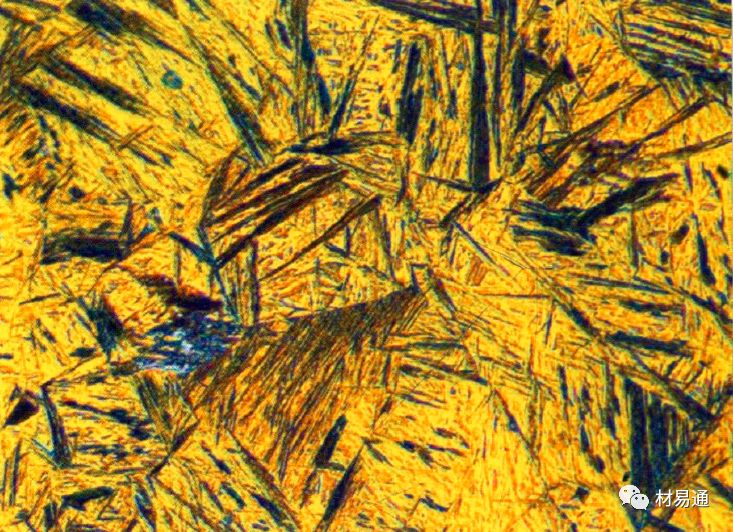

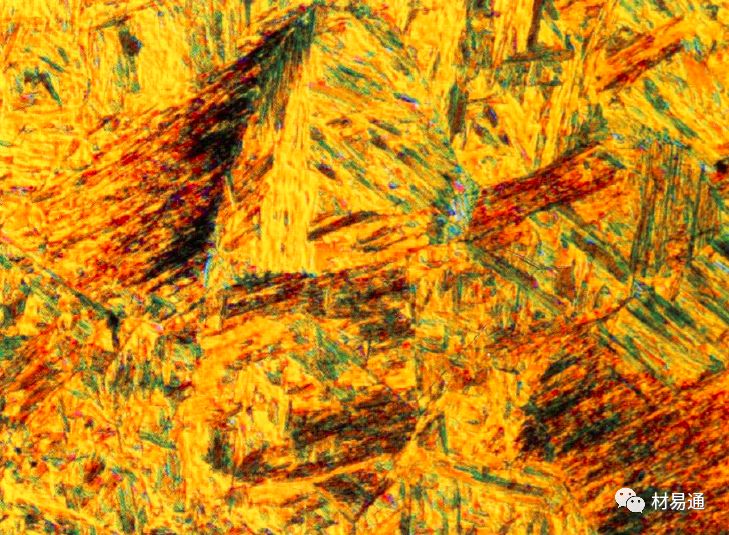

放大倍數(shù)

500X

處理工藝

淬火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

板條狀馬氏體（黃色）+羽毛狀貝氏體（其它色）。

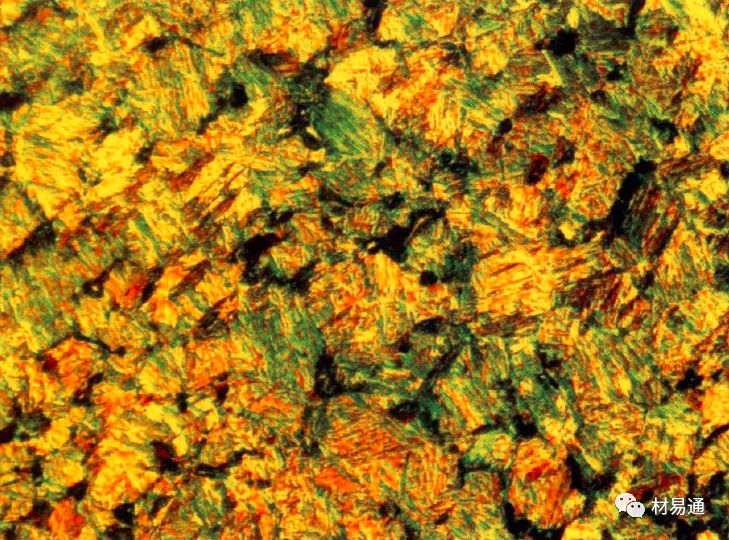

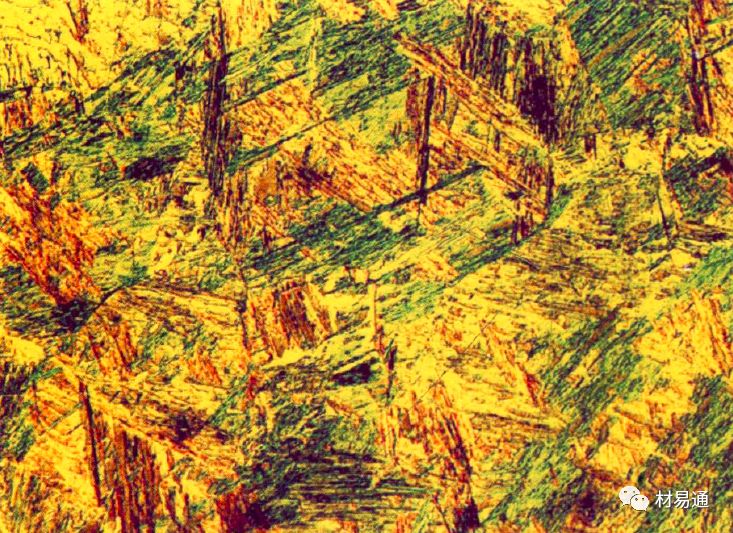

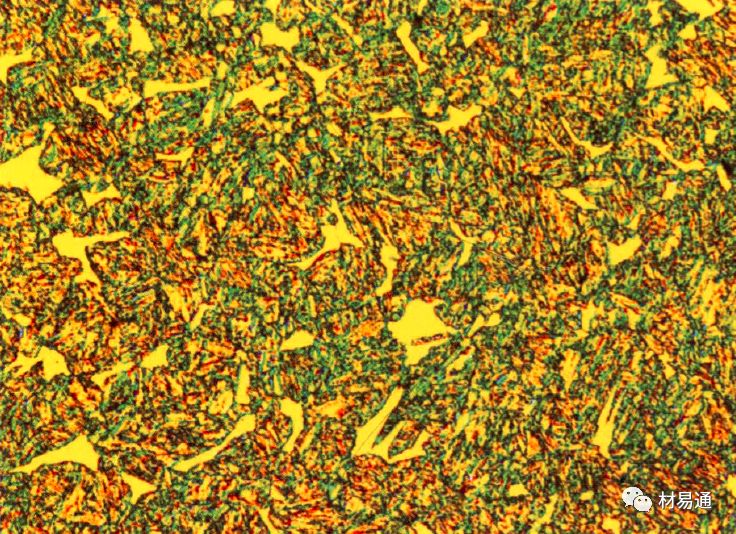

放大倍數(shù)

500X

處理工藝

淬火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

板條狀馬氏體（黃色）+羽毛狀貝氏體（其它色）。

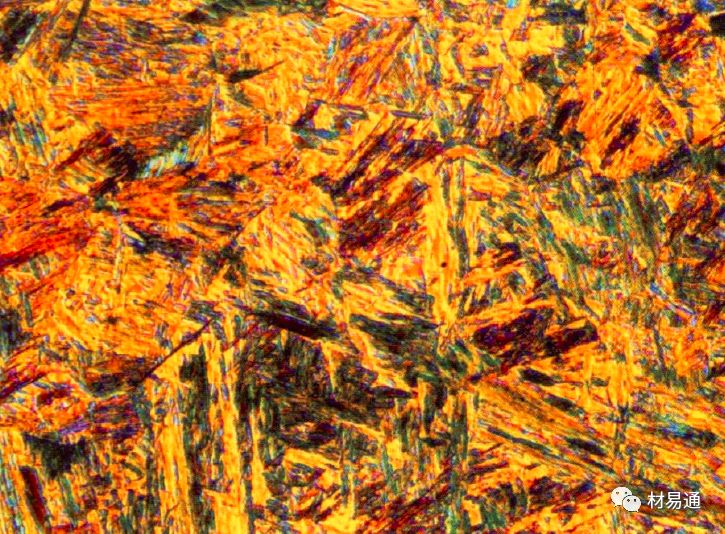

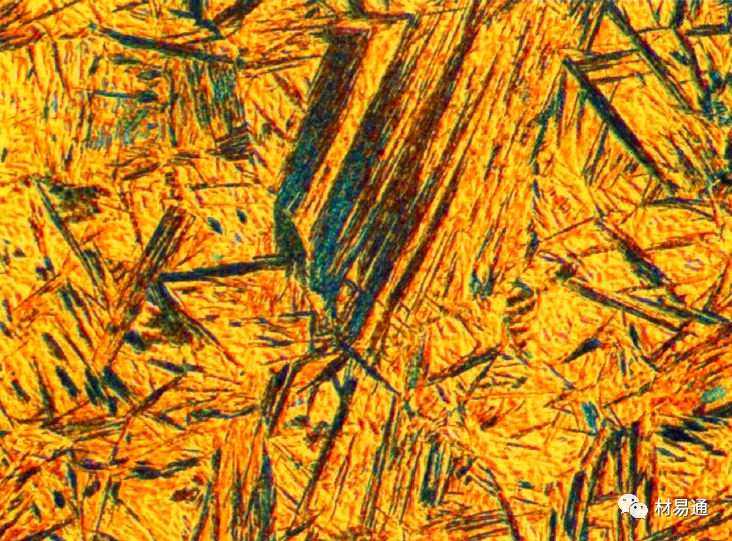

放大倍數(shù)

500X

處理工藝

淬火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

板條狀馬氏體（黃色）+羽毛狀貝氏體。由于淬火溫度高，馬氏體及貝氏體組織較粗大。

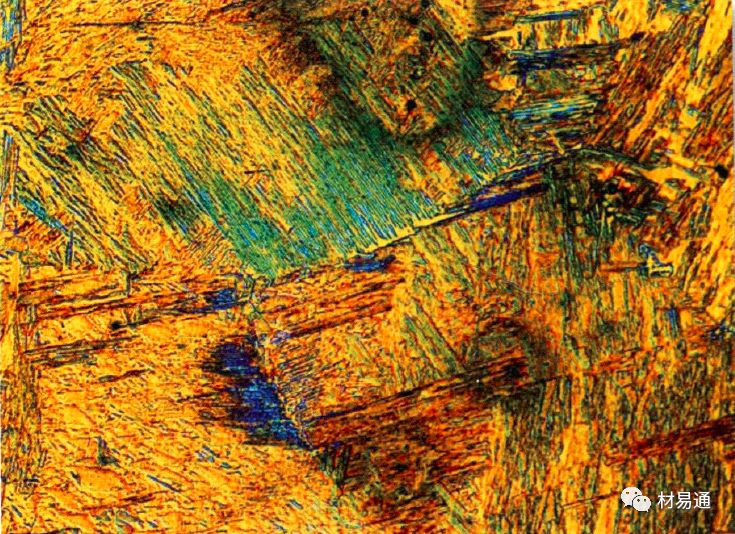

放大倍數(shù)

500X

處理工藝

淬火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

板條狀馬氏體（黃色板條）+羽毛狀貝氏體（其它色）+少量鐵素體（黃色塊狀）。

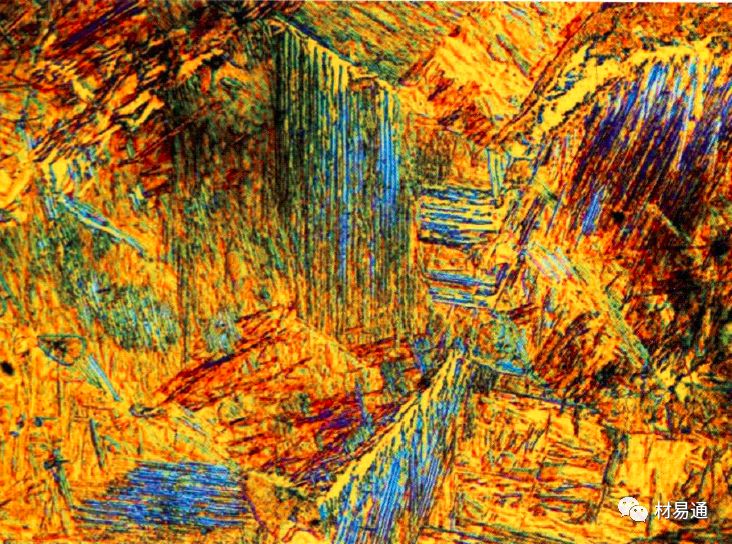

放大倍數(shù)

500X

處理工藝

淬火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

板條狀馬氏體（黃色）+羽毛狀貝氏體。

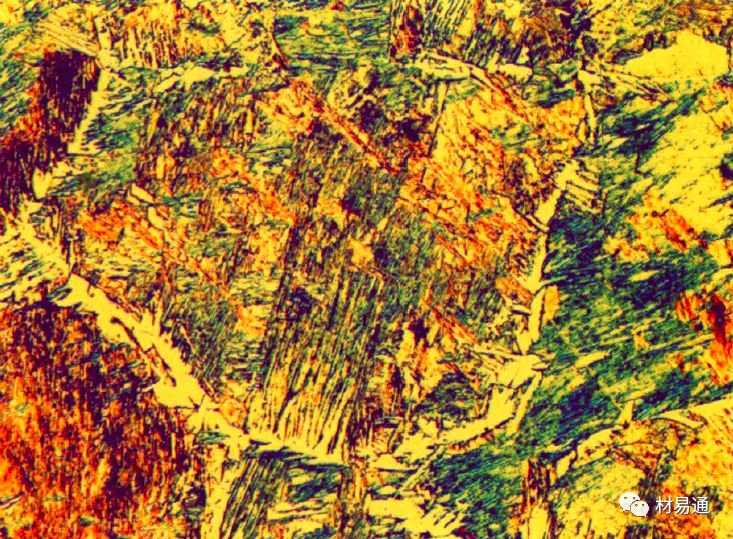

放大倍數(shù)

500X

處理工藝

淬火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

板條狀馬氏體（黃色）+大片羽毛狀上貝氏體。

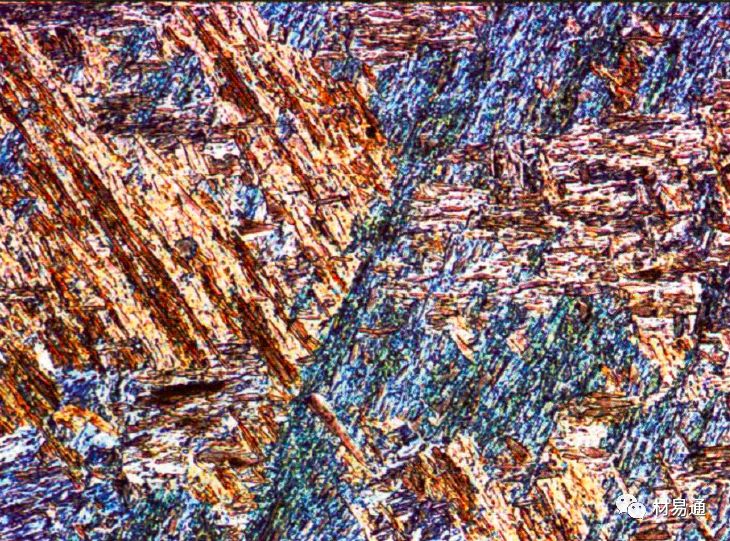

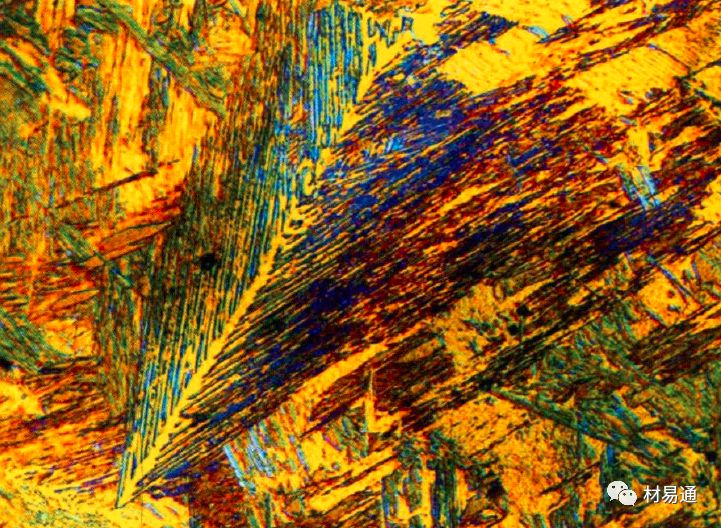

放大倍數(shù)

500X

處理工藝

920℃淬火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

板條狀馬氏體+少量淬火托氏體（黑色）。托氏體因冷卻不足沿晶界形成。

放大倍數(shù)

500X

處理工藝

920℃淬火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

板條狀馬氏體（黃色）+羽毛狀貝氏體+少量淬火托氏體（黑色）。托氏體因冷卻不足沿晶界形成。

放大倍數(shù)

500X

處理工藝

淬火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

板條狀馬氏體+沿晶界分布的鐵素體(黃色網(wǎng)狀)。鐵素體因淬火冷卻不足導(dǎo)致沿晶界析出。

放大倍數(shù)

500X

處理工藝

淬火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

板條狀馬氏體。

放大倍數(shù)

500X

處理工藝

淬火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

板條狀馬氏體。由于淬火溫度高，馬氏體針葉較長(zhǎng)。

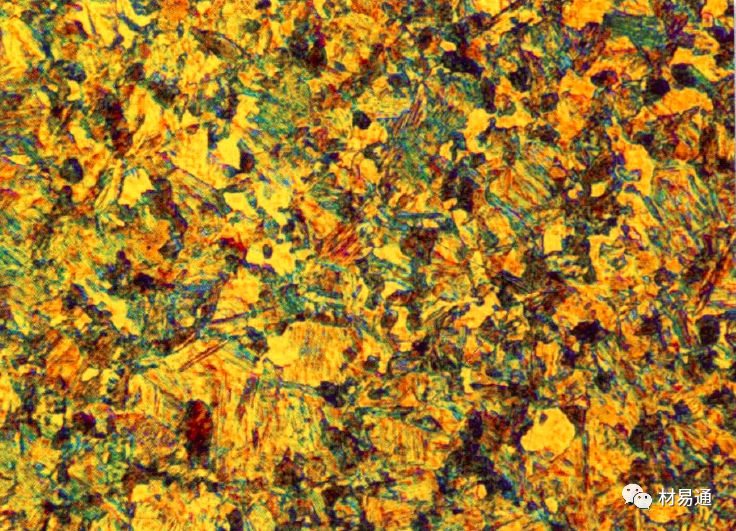

放大倍數(shù)

500X

處理工藝

淬火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

板條狀馬氏體。

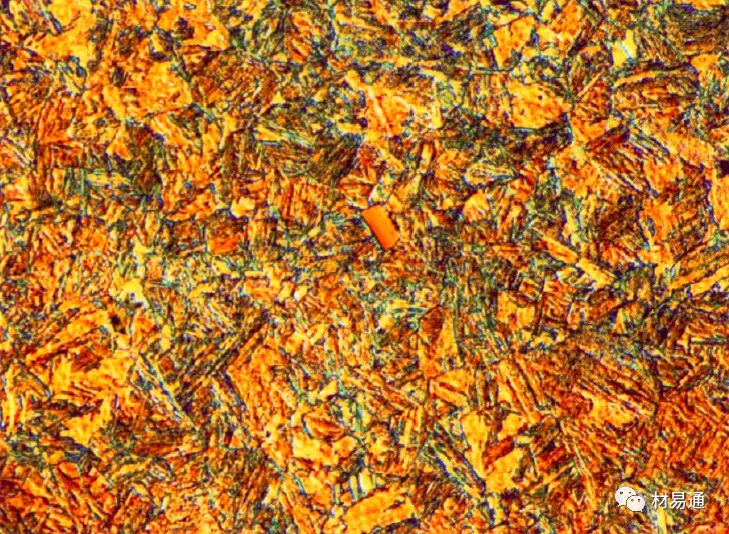

放大倍數(shù)

500X

處理工藝

淬火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

低碳馬氏體。

放大倍數(shù)

500X

處理工藝

淬火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

低碳馬氏體+羽毛狀上貝氏體。

放大倍數(shù)

500X

處理工藝

淬火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

低碳馬氏體。

放大倍數(shù)

500X

處理工藝

淬火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

板條馬氏體+沿晶界分布的鐵素體（黃色塊狀）。

放大倍數(shù)

800X

處理工藝

滲碳淬火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

滲碳淬火后的心部組織，低碳馬氏體+鈦化物夾雜(桶黃色塊狀)。

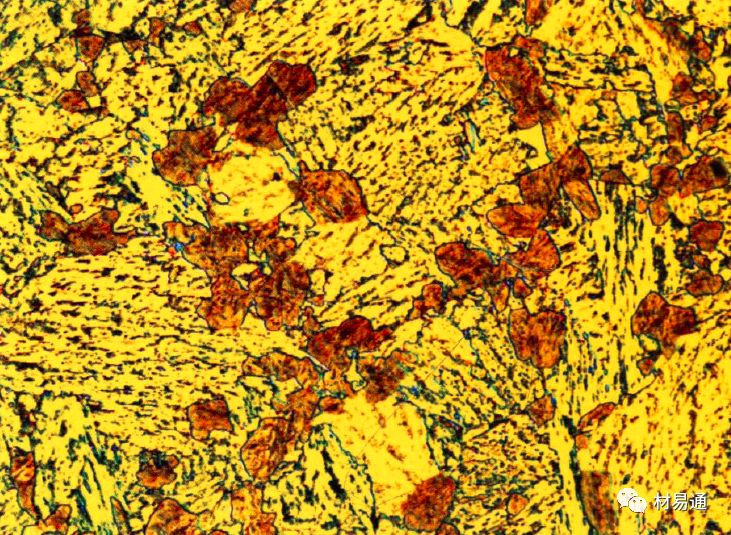

放大倍數(shù)

400X

處理工藝

淬火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

粒狀貝氏體+托氏體(咖啡色)。

放大倍數(shù)

500X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體(黃色) +珠光體。

放大倍數(shù)

500X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體(黃色) +片狀珠光體。

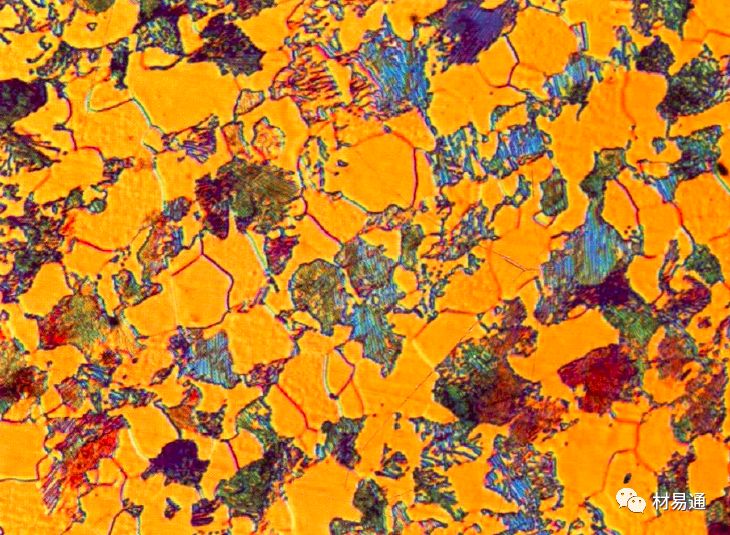

放大倍數(shù)

100X

處理工藝

正火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體(黃色) +珠光體。

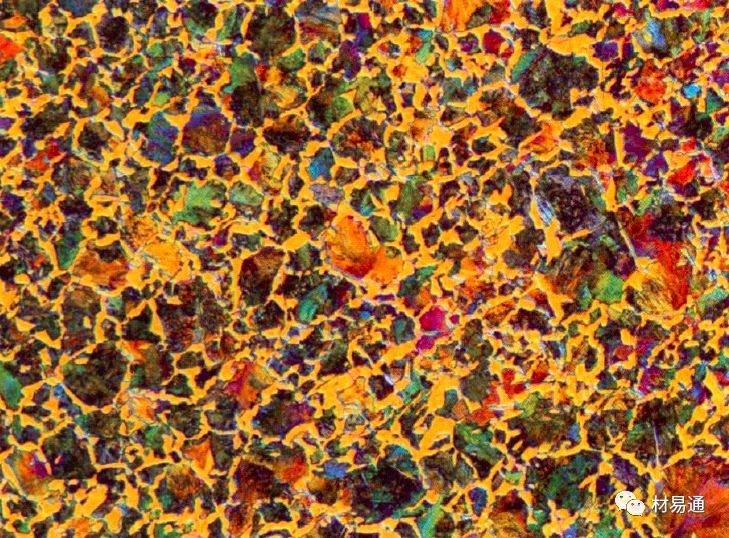

放大倍數(shù)

500X

處理工藝

正火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體(黃色) +珠光體。晶粒大小分布比較均勻。

放大倍數(shù)

500X

處理工藝

正火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體(黃色) +片狀珠光體+少量球狀?yuàn)A雜物。

放大倍數(shù)

400X

處理工藝

正火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

網(wǎng)狀鐵素體(黃色)+片狀珠光體。晶粒大小分布不均勻。

放大倍數(shù)

800X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體+片狀珠光體。

放大倍數(shù)

500X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

網(wǎng)狀鐵素體（黃色）+珠光體。

放大倍數(shù)

800X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體（黃色）+珠光體+條狀硫化物夾雜（深灰色）。

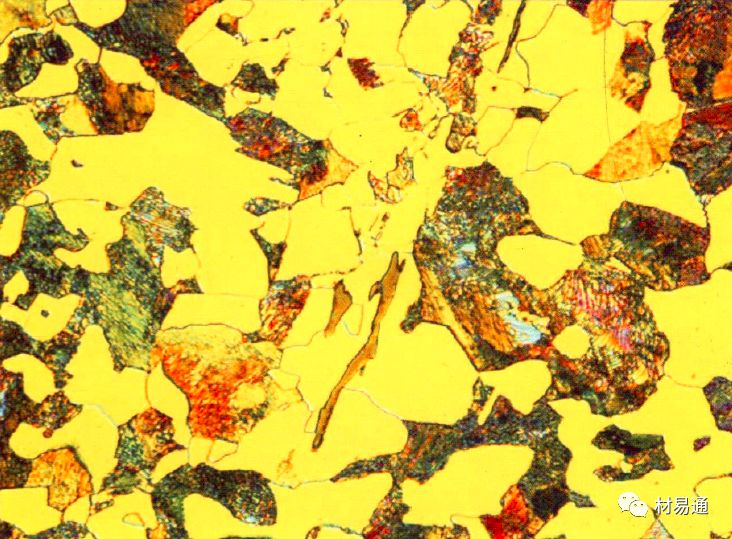

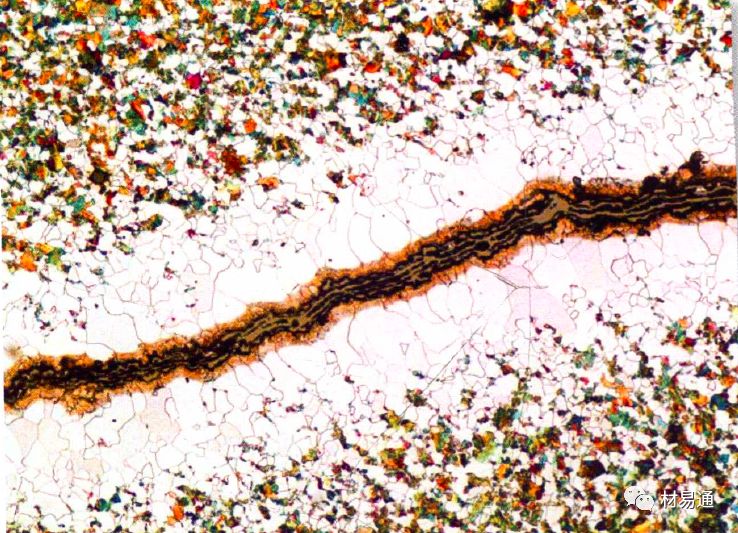

放大倍數(shù)

200X

處理工藝

退火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體+珠光體。裂紋內(nèi)充滿(mǎn)氧化物，裂紋兩側(cè)分布有全脫碳鐵素體層。原材料裂紋，由于高溫時(shí)和空氣接觸，使裂紋兩側(cè)明顯脫碳。

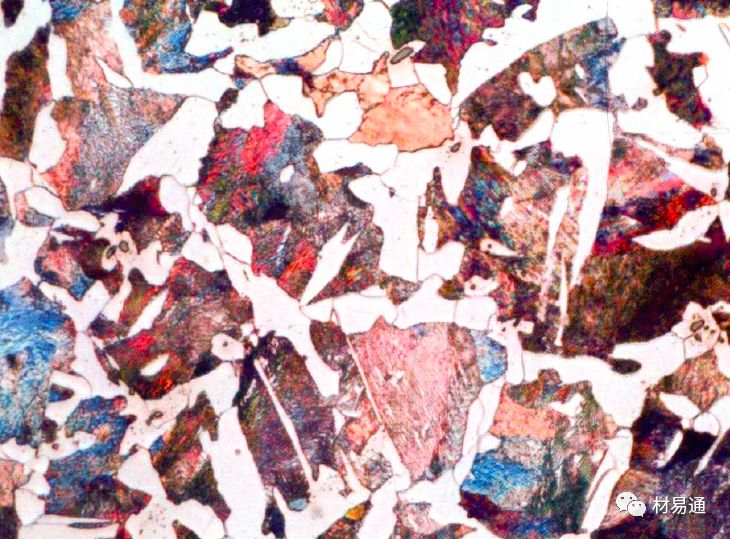

放大倍數(shù)

400X

處理工藝

正火

浸蝕劑

4%硝酸酒精溶液

組織說(shuō)明

鐵素體(白色網(wǎng)狀) +珠光體。有少量針狀鐵素體呈魏氏組織形態(tài)。
