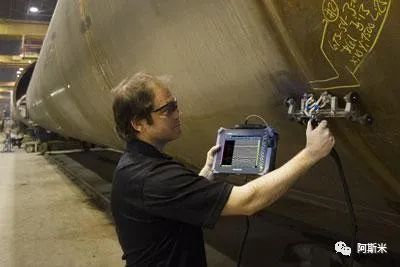

母材上的裂紋 （1）表面及近表面的裂紋。用圓弧過渡的打磨方法消除，然后用磁粉探傷檢驗(yàn)和復(fù)驗(yàn)。 （2）內(nèi)部裂紋。先用超聲波探傷找出裂紋位置，再用射線探傷找出裂紋的實(shí)體圖形，然后采用截?cái)喾ɑ蛲谘a(bǔ)法來處理這一裂紋。 截?cái)喾ㄌ幚?。適用于單一線狀裂紋。其處理過程如下：對裂紋部位作表面清理和打磨，直至露出裂紋，再用磁粉或著色或射線探傷或放大鏡判斷裂紋的走向、并換出裂紋的兩個尖端，在沿裂紋延伸直向距尖端約40~50mm處，各鉆一個“截止孔”，當(dāng)器壁厚≤16mm時，孔徑為6~8mm，當(dāng)器壁厚＞16mm時，先鉆6~8mm的孔，然后再擴(kuò)大、補(bǔ)焊。 挖補(bǔ)法處理。常用于星狀裂紋和分枝狀裂紋的處理。其處理過程如下：先找裂紋所在區(qū)域，再用氣割挖出裂紋，所割面積比原裂紋面積每邊大40~50mm，然后補(bǔ)以新板，或?qū)⒂辛鸭y的那塊板整體換掉。 熱影響區(qū)裂紋 一般打磨法消除，并用磁粉或著色探傷確認(rèn)已無裂紋為止。 焊縫區(qū)裂紋 用射線或超聲波探傷找出裂紋的尖端，然后用截止法在裂紋兩端鉆截止孔，孔深稍大于裂紋深度，再除去整條裂紋，修磨成合適的坡口，用射線探傷驗(yàn)證裂紋已完全挖凈后，補(bǔ)焊。
推薦閱讀:
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.hnfgb.com/Steel-Knowledge/1606378148.html
|
